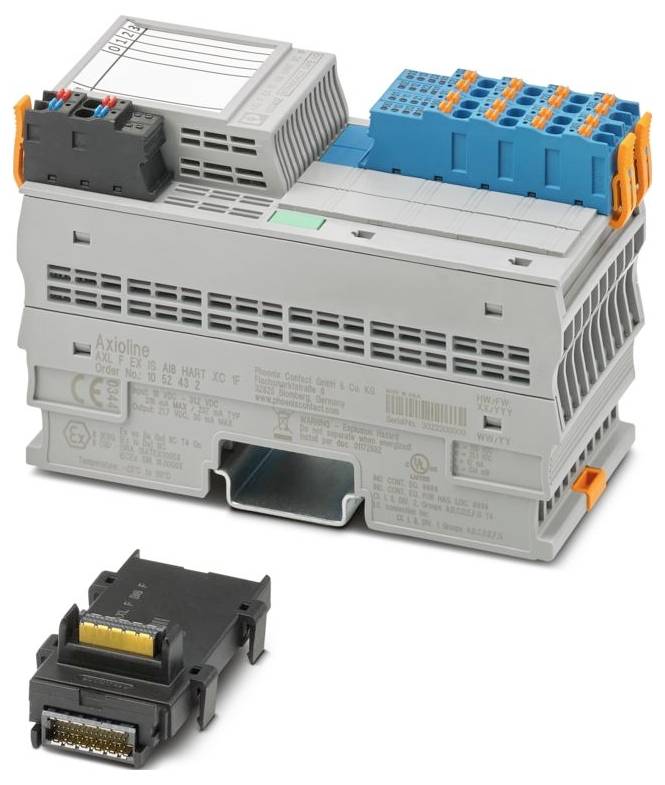

Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analogmodul 24 V/DC, 5 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (10 232,00 kr / stycken)
10 232,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Axioline F
- Konstruktion: Blockmodulär
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 1,5 mm²
- Ledararea styv: 0,2 mm²... 1,5 mm²
- Ledararea AWG: 24... 16
- Bredd: 53,6 mm
- Höjd: 129,9 mm
- Djup: 77,1 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 60 °C (standard); -40 °C... 70 °C (utökad, se kapitlet "väl testad: Användning under extrema förhållanden" i databladet.)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
- Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Utseende anslutning: Axialoline F-kontakt
- Avisoleringslängd: 8 mm
- Montering: Valfri (ingen temperatur-nedstämpling)
- ATEX ATEX
- IECEx: IECEx
- Överföringshastighet 100 Mbit/s.
- Märkning: Ex ec [ia GA] IIC T4 GC;[ex ia da] IIIC
- UL, USA / Kanada: IND. kont. EQ (E238705) alltså Listed
- IND. kont. EQ for haz. loc. E196811
- Install i: Klass i, div. 2, GROUPS A, B, C, D T4
- intrinsically safe outputs for: Klass i, groups A, B, C, D | klass II, groups E, F, G | klass III | [ex ia] Haz loc
- Klass i, zon 2, AEx ec [ia GA] IIC T4 GC
- [AEX ia da] IIIC
- Ex ec [ia GA] IIC T4 GC
- [Ex ia da] IIIC
- Maximal effektförlust vid nominellt förhållande 2,51 W.
- SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
- Antal gränssnitt 2
- Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
- Leveransomfattning: Inklusive busockelmodul och axioline F-kontakter
- Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
- Certifikat: E196811
- Anslutningsteknik: Anslutningsteknik
- Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: max. 240 mA
- Ledaranslutning: Ledaranslutning
- Skyddskrets: Överspänningsskydd | elektronisk (35 V, 0,5 s);polvändningsskydd | skyddsdiod mot omvänd polaritet;Transientskydd | suppressordiod
- Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
- Obs! För anslutningstyp: Observera uppgifterna om ledararemått i användarhandboken "Axioline F: System och installation".
- Begränsning av användningsområdet: Begränsning av användningsområdet
- EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
- Speciella egenskaper: Extreme Conditions-variant;egensäker;HART-funktion
- CCCex: Användning i explosionsfarliga områden är inte tillåtet i Kina.
- Säkerhetsdata: Säkerhetsdata
- Max. Utgångsspänning Uo: 24,8 V.
- Max. Utgångsström IO 85,8 mA
- Max. Uteffekt Po 532 mW
- Säkerhetsteknisk maximalspänning UM 250 V.
- Ex-data: Ex-data.
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / China-ex: CCC / China-ex
- Beteckning ingång: Aktiva analoga ingångar
- Ingångsmotstånd strömingång: 100 Ω (normalt)
- Gränsfrekvens (3 dB) 15 Hz
- Ingångssignal ström: 4 mA... 20 mA
- Beskrivning av ingången: HART-kompatibla aktiva analoga insignaler
- Antal ingångar: 8 (HART)
- Obs! För måttangivelser: Djupet gäller vid användning av en bärskena TH 35-7.5 (enligt en 60715).
- Analog: Analog:
- Matningsspänning 24 V/DC.
- UL ex, USA / Kanada: UL ex, USA / Kanada
- Obs! För anslutningsteknik: Skärmad, parvis tvinnad
- Upplösning A/D-omvandlare 12 bitar
- Modul: Modul
- Adressutrymme 48 byte
- Utadressutrymme 0 Byte
- Behov av parameterdata: 27 byte
- Behov av konfigurationsdata: 6 byte
- Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
- Mätvärdesvisning: 16 bitar (15 bitar + prefix)
- Provspänning: 24 V-försörjning (kringutrustning) / funktionsjord: 500 V AC, 60 Hz, 1 min.
- A/D-omvandlingstid: 500 µs
- Datamformat: inline, S7-kompatibel, standardformatering
- Axiol F-Lokalbus: Axioline F-Lokalbus
- Potential: Försörjning av axioline F-Lokalbbussarna (UBus): Potential: Försörjning av Axiol F-Lokalbbus (UBUS).
- Potential: Inmatning för analoga moduler (UA): Potential: Inmatning för analoga moduler (UA)
- Provningsspänning: 5 V-matning av lokalbus (UBUS) / 24 V-försörjning (kringutrustning): 500 V AC, 60 Hz, 1 min.
- Provningsspänning: 5 V-matning av lokbussarna (UBus) / funktionsjord: 500 V AC , 60 Hz, 1 min.
- Axioline F-kontakt: Axialoline F-kontakt
- Ingångsfilter 25 Hz
- Provningsspänning: 5 V-matning av lokbussarna (UBus) / analoga ingångar: 1500 V AC, 60 Hz, 1 min.
- Provspänning: 24 V-försörjning (kringutrustning) / analoga ingångar: 1500 V AC, 60 Hz, 1 min.
- Provspänning: Analoga ingångar/funktionsjord 500 V AC, 60 Hz, 1 min.
- A, B / IIC: Max. yttre induktans Lo / max yttre kapacitet Co: 2,95 MH / 0,113 µF
- C/IIB, IIIC: Max. yttre induktans Lo / max yttre kapacitet Co: 18,95 MH / 0,86 µF
- D/IIa, E, F, G, klass III: Max. yttre induktans Lo/max yttre kapacitet Co: 30,95 MH/3,05 µF
- Filtrering: RFI-filtrering / passiv TP 2:a ordningen
- Typ av produkt
Analogmodul
- Typ
AXL F EX IS AI8 HART XC 1F
- Antal analoga ingångar max.
8
- Antal ingångar max.
8
- Antal ingångar
8 x
- Driftspänning
24 V/DC
5 V/DC
- Höjd
129.9 mm
- Längd
77.1 mm
- Bredd
53.6 mm
IP20
- Mått.
(L x B x H) 77.1 x 53.6 x 129.9 mm
- Anslutningsteknik
2-ledare
- Anslutningstyp
Push-in-anslutning
- Max. strömförbrukning
240 mA
- Tillverkarnr.
1052432
- Utförande
blockmodulerad
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
70 °C
- Min. omgivningstemperatur
-40 °C
- Djup
75.948224 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3562297 Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analogmodul 24 V/DC, 5 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3562297 Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analogmodul 24 V/DC, 5 V/DC
Beskrivning
Axioline F, analog utmatningsmodul, aktiva analoga ingångar: 8 (HART), 4 mA... 20 mA, anslutningsteknik: 2-ledare, överföringshastighet i lokalbus: 100 Mbit/s, Extreme Conditions-variant, egensäker, HART-funktionalitet, skyddsklass: IP20, inklusive bubockelmodul och axialoline F-kontakter
