Name: Phoenix Contact AXL F BK EIP XC 1167192 Busskoppling 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3565410
Availability: BackOrder

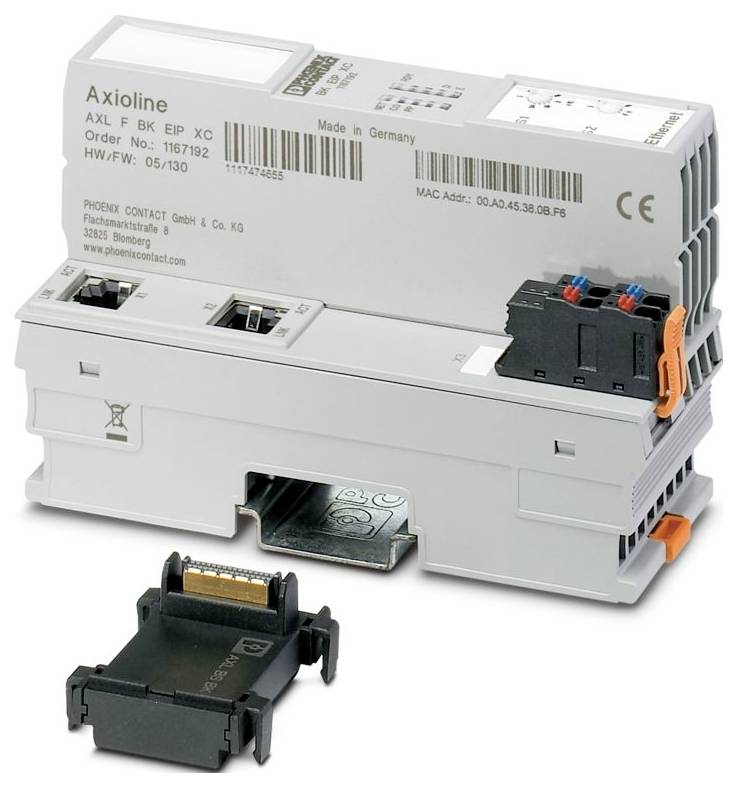

Phoenix Contact AXL F BK EIP XC 1167192 Busskoppling 24 V/DC, 5 V/DC-0

Liknande avbildning

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (7 752,00 kr / stycken)

7 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Axioline F
Konstruktion: Blockmodulär
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,2 mm²... 1,5 mm²
Ledararea styv: 0,2 mm²... 1,5 mm²
Ledararea AWG: 24... 16
Bredd: 45 mm
Höjd: 126,1 mm
Djup: 74 mm
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 60 °C (standard, användning med UL-godkännande, användning i explosionsfarligt område i zon 2 | monteringsläge: Väggmontering på vågräta bärskena);-25 °C... 55 °C (standard, användning med UL-godkännande, användning i explosionsfarligt område i zon 2 | monteringsläge: Valfri);-40 °C... 70 °C (utökad, se kapitlet "väl testad: Användning under extrema förhållanden" i databladet.)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Utseende anslutning: Axialoline F-kontakt
Avisoleringslängd: 8 mm
Montering: Valfri (observera temperatur-nedstämpling)
ATEX ATEX
IECEx: IECEx
Överföringshastighet 100 Mbit/s.
Märkning: Klass i, zon 2, AEx ec IIC T4;klass i, ruta 2, groups A, B, C d, T4;ex ec IIC T4 GC X
UL, USA / Kanada: UL, USA / Kanada
Maximal effektförlust vid nominellt förhållande 4 W.
Testtid: 21 dagar
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Antal gränssnitt: 1
Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
Leveransomfattning: Inklusive Bussockelmodul och axialoline F-kontakt
Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
Certifikat: Krav på att ha en fast adress, 2021122309114456 mm
Anslutningsteknik: Anslutningsteknik
Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
Obs! För användning: Endast för industriell användning
Strömförbrukning: Max. 583 mA (2,0 A på UBus, UL = 24 V, användning med UL-godkännande, användning i explosionsfarligt område i zon 2);max. 670 mA (2,5 A till UBus, UL = 24 V )
Ledaranslutning: Ledaranslutning
Temperatur: 25 °C ±1 K.
Skyddskrets: Överspänningsskydd | elektronisk;polvändningsskydd | elektronisk
UKEX: UKEX
Kompatibel med protokoll: Ethernet/IP™;SNMP;HTTP;TFTP;FTP;BootP;DHCP;DCP;DLR
Översändningsphysik: Ethernet i RJ45 Twisted-Pair
Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
Obs! För anslutningstyp: Observera uppgifterna om ledararemått i användarhandboken "Axioline F: System och installation".
Speciella egenskaper: Extreme Conditions-variant
CCC / China-ex: CCC / China-ex
Obs! För måttangivelser: Djupet gäller vid användning av en bärskena TH 35-7.5 (enligt en 60715).
Matningsspänning 5 V DC (via busocklel-modul)
Ethernet/IP™: Ethernet/IP™
UL ex, USA / Kanada: UL ex, USA / Kanada
Systemgränser: Systemgränser
Antal deltagare som stöds: Max. 63 (per station)
Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
Antal anslutningsbara lokalbussdeltagare: Max. 63
Axiol F-Lokalbus: Axioline F-Lokalbus
Potential: Försörjning av axioline F-Lokalbbussarna (UBus): Potential: Försörjning av Axiol F-Lokalbbus (UBUS).
Axioline F-kontakt: Axialoline F-kontakt
Provning (skadlig gas): Provning (skadlig gas)
Provnorm: ISA-71.04-2013 G3 Harsh Group A;IEC 60068-2-60:2015, metod 4
Luftfuktighet (relativt): 75 ±3 %
Volymkoncentration H2S (svavelväte): 50 ppb
Volymkoncentration NO2 (kvävedioxid): 1250 ppb
Volymkoncentration Cl2 (klor): 10 ppb
Volymkoncentration SO2 (svaveldioxid): 300 ppb
Provningsspänning: Ethernet-gränssnitt 1 / Ethernet-gränssnitt 2: 1500 V AC, 50 Hz, 1 min.
Provningsspänning: Ethernet-gränssnitt 1 / funktionsjord: 1500 V AC, 50 Hz, 1 min.
Provspänning: Ethernet-gränssnitt 2 / funktionsjord: 1500 V AC, 50 Hz, 1 min.
Strömförsörjning: Max. 2,5 A; max. 2 A (användning med UL-godkännande, användning i explosionsfarligt område i zon 2)
Provspänning: Ethernet-gränssnitt 1 / 24-V-matning av logikspänning (UL) 1500 V AC, 50 Hz, 1 min.
Provspänning: Ethernet-gränssnitt 2 / 24-V-matning av logikspänning (UL) 1500 V AC, 50 Hz, 1 min.
Provspänning: 24 V matning av logikspänning (UL) / funktionsjord: 500 V AC, 50 Hz, 1 min.
Service: Service
Potential: Inmatning av logikspänning UL (från UL visas försörjning av Axioline axif-Lokalbbussarna UBus): Potential: Inmatning av logikspänning UL (från UL skapas försörjning av Axiol F-Lokalbuss UBUS).

Typ av produkt: Busskoppling

Typ: AXL F BK EIP XC

Driftspänning: 24 V/DC
5 V/DC

Höjd: 126.1 mm

Längd: 74 mm

Bredd: 45 mm

: IP20

Mått.: (L x B x H) 74 x 45 x 126.1 mm

Anslutningstyp: Push-in-anslutning

Max. strömförbrukning: 670 mA

Tillverkarnr.: 1167192

Utförande: blockmodulerad

Montering (specifikationer): Skenmontering

Djup: 74.25 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Busskoppling 24 V/DC, 5 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Busskoppling 24 V/DC, 5 V/DC

Beskrivning

Axioline F, busskopplare, Ethernet/IP™, RJ45-uttag, Extreme Conditions-variant, överföringshastighet i lokalbus: 100 Mbit/s, skyddsklass: IP20, inklusive bubockelmodul och axialoline F-kontakt

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
