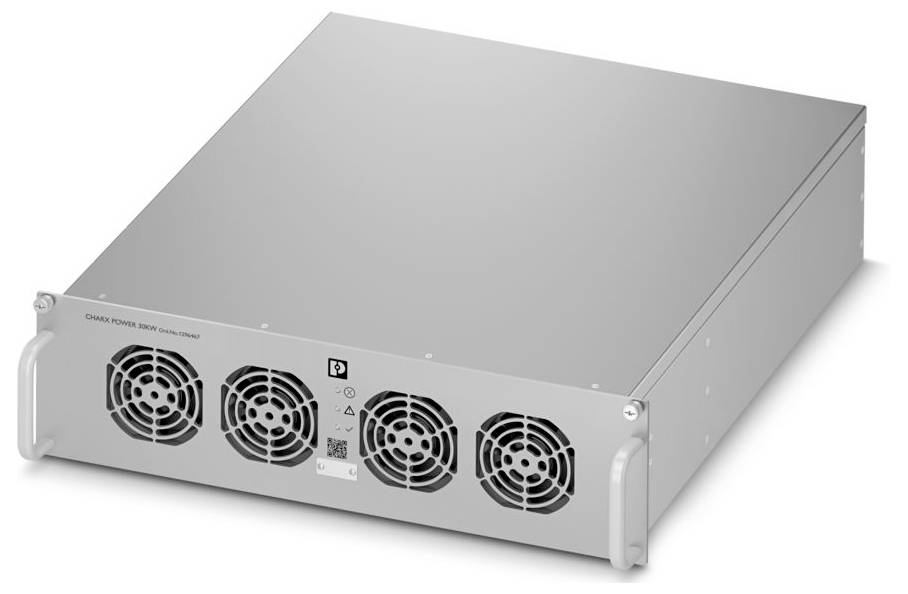

Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW DC-effektmodul

En vit plastikföremål med tre vertikala spetsar, som liknar en koppling eller ett stöd, visad på en vit bakgrund.

Liknande avbildning

Datablad (PDF)

Leverans mån. 5 okt.

Antal

Styck

Toal (25 832,00 kr / stycken)

25 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: CHARX Power
Anslutningstyp 2x RJ45
Bredd: 483 mm
Höjd: 134 mm
Djup: 550 mm
Material hölje: Zn-Al-legering
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 70 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 70 °C
Standarder/föreskrifter ANSI/UL 2202
Montering 19"-rackmontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: Överspänningskategori
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): ≤ 95 % (icke-kondenserande)
Avisoleringslängd: 20 mm (10 m² ... 25 m² = 18 mm, 35 m² ... 50 m² = 20 mm)
Höjdenhet 3 HE
Överföringshastighet 125 kbit/s (Default);500 kbit/s
Märkning: DC OUT: + / -
Kapslingsklass I
Nominell effekt: 30 kW
Antal gränssnitt: 1
Överföringslängd max. 20 m.
Nominell inspänning: 650 V DC... 740 V DC
Ingångsspänningsområde: 300 V DC ... 740 V DC
Begränsning för inkopplingsström < 60 A.
STRÖMFÖRBRUKNING < 50 A (650 V DC)
Nominell effektförbrukning 31577 VA
Verkningsgrad > 95 % (Pout >50 %)
Skydd mot överspänning vid utgången (OVP): > 1040 V DC
Ingång: Ingång
Ledaranslutning: Ledaranslutning
fast: 10 m² 50 m²;25 m² (rekommenderas)
flexibel: 16 m² 50 m²;25 m² (rekommenderas)
Fast (AWG) 8... 0 (Cu);4 (rekommenderas)
Utgång: Utgång
Digital: Digital
Isolationsspänning ingång/utgång 2121 V DC
MTBF (IEC 61709, SN 29500) > 300000 000 TIM
Artikelmått: Artikelmått
Insatshöjd: ≤ 4000 m (nedstämpling > 2000 m: 10 % / 1000 m)
Standardnamn: Standard for safty for Electric Vehicle (EV) Charging System Equipment
EMC-krav emission: EN 61000-6-3
EMC-krav immunitet EN 61000-6-2
AWG 3
Nätform: DC-nät (DC± PE)
DC-drift: DC-drift
Nedstämpling: > 55 ° C (3,2 A/K);> 55 °C (1 kW/K)
Regleringsavvikelse: < 0,5 % (spänningsavvikelse laständring statiskt 20 %... 100 %);< 1 % (strömavvikelse laständring statiskt 20 % ... 100 %),± 0,2 % (inspänningsförändring ±20 %)
CAN-buss: CAN-buss
Gränssnitt: CAN-Bus.
Protokoll som stöds: CAN 2.0B
Låsning: Låskrok
Överföringhysik: Trådbunden
Topologi: Daisy Chain
Termineringsmotstånd 120 Ω (terminering av slutdeltagare)
Utgångsspänningsområde: 30 V DC... 1000 V DC
Utgångsströmområde: 0 A ... 100 A.
Effektförlust stand-by < 14 W.
Utnämnande: Utnämnande
Galvanisk separering mellan ingång och utgång: Ja
Isolationsspänning ingång, utgång/hölje: 2121 V DC
Interna fläktar: Ja
Luftströmriktning: Framåt bakåt
Ljudnivå < 60 dB (1 m)
IEC 60664-1:II.
Laddningssystem för elfordon – del 21-2: EMC-krav för externa laddningssystem för elfordon: Konduktiva laddningssystem för elfordon – del 21-2: EMC-krav för externa laddningssystem för elfordon
INGÅNGSSTRÖM 48 A (650 V DC);38 A (825 V DC)
Isolationsmotstånd > 10 MΩ
MPPT-drift: MPPT-drift
Startspänning: Min. 375 VDC
Inkopplingsfördröjning < 8 s
Översvängningar: ± 3 % (inaktivering)
Antal effektmoduler som CAN-Bus-deltagare: Max. 48
Isolationsspänning ingång, utgång/signal, kommunikation: 4242 V DC
Isolationsspänning signal, kommunikation/hölje: 707 V DC
Livslängd: 90000 h (40 °C, elektrolytkondensatorer);70000 h (40 °C, fläkt)
Överhettningsskydd (OTP): > 75 °C.
Laddningssystem för elfordon – del 1: Allmänna krav: Allmänna krav: Allmänna krav på laddningssystem för elfordon – del 1: Allmänna krav
Laddningssystem för elfordon – del 23: Utrustning för strömförsörjning av elfordon: Laddningssystem för elfordon – del 23: Likströmsförsörjning för elektriska fordon
Standard for Safety for Electric Vehicle (EV) Charging System Equipment: Standard for Safety for Electric Vehicle (EV) Charging System Equipment

Typ av produkt: DC-effektmodul

Kapslingsklass: I

Djup: 550 mm

Höjd: 134 mm

Bredd: 483 mm

: IP20

Inbyggnadshöjd: 134 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW DC-effektmodul

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW DC-effektmodul

Beskrivning

CHARX power Power Basic, snabbladdningsmodul för konstruktion av DC-laddningsstation, 19"-rack-montering, utgång: 30 V DC...1000 V DC / 0 A...100 A

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
