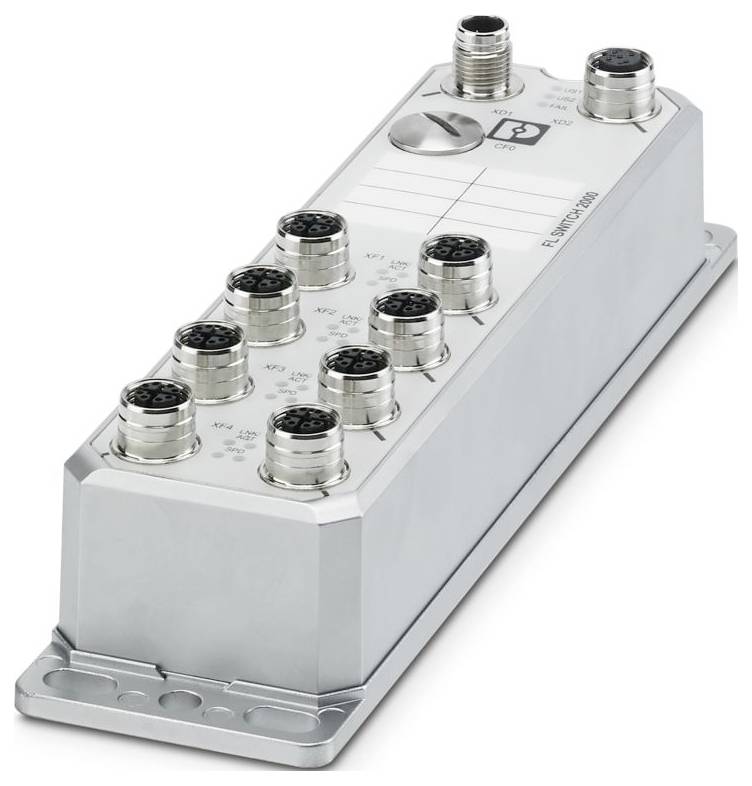

Phoenix Contact 1106615 FL SWITCH 2708 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Liknande avbildning

Datablad (PDF)

Leverans mån. 5 okt.

Antal

Styck

Toal (14 632,00 kr / stycken)

14 632,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Managed Switch 2000
Konstruktion: Stand-alone
Anslutningstyp: M12-kontaktdon, A-kodad
Bredd: 60 mm
Höjd: 226 mm
Djup: 46 mm
Material hölje: Pressgjutet zink
Miljöförhållanden
KAPSLINGSKLASS IP65;IP66;IP67
Temperaturintervall (drift): -40 °C ... 70 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: EN 61000–6-3
Monteringssätt: väggmontering
Isolationsegenskaper: Isoleringsegenskaper
Tillåten luftfuktighet (drift): 5 %... 95 %
Stöt (drift) 30g (en 60068-2-27)
Vibration (drift): Enligt IEC 60068-2-6: 5g, 150 Hz
Allmänt: Support per telefon och på plats (mot avgift)
Överföringshastighet 10/100/1000 Mbit/s.
Maximal effektförlust vid nominellt villkor: 6,93 W (US = min, Tamb = max)
Skyddsklass III (VDE 0106)
Lufttryck (drift): 79 kPa … 108 kPa till 2000 m, utan nedstämpling
Ethernet
Överföringslängd 100 m (per segment)
Försörjningsspänning 9 VDC ... 57 V DC
Tillåten luftfuktighet (förvaring/transport): 5 %... 95 %
Obs! För användning: Endast för industriell användning
Strömförbrukning: 260 mA
Rippel: 3,6 VPP (inom det tillåtna spänningsområdet)
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
Exponering för störningar: Exponering för störningar
Immunitet EN 61000-6-2
Statusindikering: Lysdioder: US1, US2 (spänningsförsörjning), Fail, vardera 2 LED:er per Ethernet-port (Link/Activity och hastighet)
Överförningsposik: Koppar
MTTF: 461,15 år (SN 29500 standard, temperatur 25 °C, sändningscykel 21 %);149,69 år (SN 29500 standard, temperatur 40 °C, sändningscykel 34,25 %);19,78 år (SN 29500 standard, temperatur 70 °C, sändningscykel 100 %)
Strömförsörjning: Försörjning
Lufttryck (lagring/transport): 79 kPa ... 108 kPa till 2000 m, utan nedstämpling
Fri från lackvätningsstörande ämnen: Ja
Strömförbrukning typisk: 260 mA (vid US = 24 V DC och 25 °C omgivningstemperatur)
Maximal strömförbrukning 0,77 A (US = min, Tamb = max)
Obs angående anslutningstyp: Automatisk förhandling och autoförhandling
Antal kanaler: 8 (M12-portar)
Överföringsmedium: Koppar
Lokal diagnos: US1/2 matningsspänning US1, US2 LED grön;FAIL div. Led röd;Link-status LED grön
Särskilda egenskaper: Utökat temperaturområde;utvecklingsprocess certifierad enligt IEC 62443-4-1;produkt certifierad enligt IEC 62443-4-2
Basfunktionalitet: Store and Forward switch, enligt standarden IEEE 802.3
Switch-funktioner: Switch-funktioner
Diagnostikfunktion: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-Traps;N:1-portspegling;ACD (Address Conflict Detection);Syslog;CRC CRC-surveillance
Filterfunktioner: Quality of Service (8 prioritetsklasser);Class of Service;DiffServ/DSCP;Port-Priorisering;VLAN (upp till 32 VLAN);IGMP snooping/tvärer (v1/v2);Auto-Query-Port;Extended Multicast-filtrering
IP-parametrering: DHCP-klient;DHCP-alternativet 82 (Relay Agent);DHCP-server (pool-baserad, port-baserad);BootP;DCP (Discovery and Configuration Protocol)
MAC-adress tabell 8k
Management: Web-based management (HTTP/HTTPS);baserad User Management (LDAP, RADIUS);SNMPv1/v2/v3;Command Line Interface (Telnet, SSH)
Redundans: MRP (Media Redundancy Protocol);RSTP (Rapid Rapid Spanning Tree Protocol);FRD (fast ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2-systemredundans
Ytterligare funktioner: Jumboframes ( max. 9600 byte);överföring av MMS & GOOSE (IEC 61850-8-1);överföring av Modbus/TCP
Tidssynkronisering: SNTP (Simple Network Time Protocol)
Säkerhetsfunktioner: Säkerhetsfunktioner
Funktionalitet: Funktionalitet
Borrhålsavstånd 210 mm
Signal-LED:er: Datamottagning, länkstatus
Testavstånd: 24-V-matning / Funktionsjord 500 V DC 1 min;Ethernet-gränssnitt / alla andra potentialer 2,25 kV DC 1 min.
Status- och diagnosvisning: Led:er: US1, US2 (spänningsförsörjning), Fail, vardera 2 LED:er per Ethernet-port (Link/Activity och Speed)
Signalfördröjning: ≥ 1,9 µs (Store-and-Forward-Mode, 10/100/1000 Mbit/s, beroende på Frame-storlek)
Matningsspänning (DC) 24 V DC (redundant)
Överensstämmelse med EMC-direktiven EN 61000-6-2 en 61000-4-2 (ESD) kriterium B;en 61000-6-2 en 61000-4-3 (elektromagnetiska fält) kriterium A;en 61000-6-2 en 61000-4-4 (EFT/Burst) kriterium A;en 61000-6-2 en 61000-4-5 (Surge) kriterium B;en 61000-6-2 en 61000-4-6 61000 (ledningsbunden emission) kriterium A;en 61000 6-3-6-3 (styrd emission) klass B (störningsemission)
Profinet-performance-klass: Conformance klass B
Profinet-enhetsfunktion: Profinet-device;fast Startup
Port Security: Mac-based, RADIUS (IEEE 802.1X), MAC Authentication bypass

Typ av produkt: Industrial Ethernet Switch

Överföringshastighet: 10 / 100 / 1000 MBit/s

Basfunktionalitet: Managed Switch

Ethernet portar: 8

Antal 10/100 Mbit/s portar: 8 x

10/100/1000 MBit/s: 8 x

Jumbo Frames: Ja

Bredd: 60 mm

Höjd: 226 mm

Djup: 46 mm

Typ: FL SWITCH 2708

: IP65
IP66
IP67

Driftspänning: 24 V/DC

Max. omgivningstemperatur: 70 °C

Min. omgivningstemperatur: -40 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3564078 Phoenix Contact 1106615 FL SWITCH 2708 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564078 Phoenix Contact 1106615 FL SWITCH 2708 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Beskrivning

Managed switch 2000-serien, 8 M12-portar 10/100/1000 Mbit/s, kapslingsklass IP65/IP66/IP67, PROFINET conperformance-Class B, utökat temperaturområde, utvecklingsprocess certifierad enligt IEC 62443-4-1, kompatibel med IEC 62443-4-2

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
