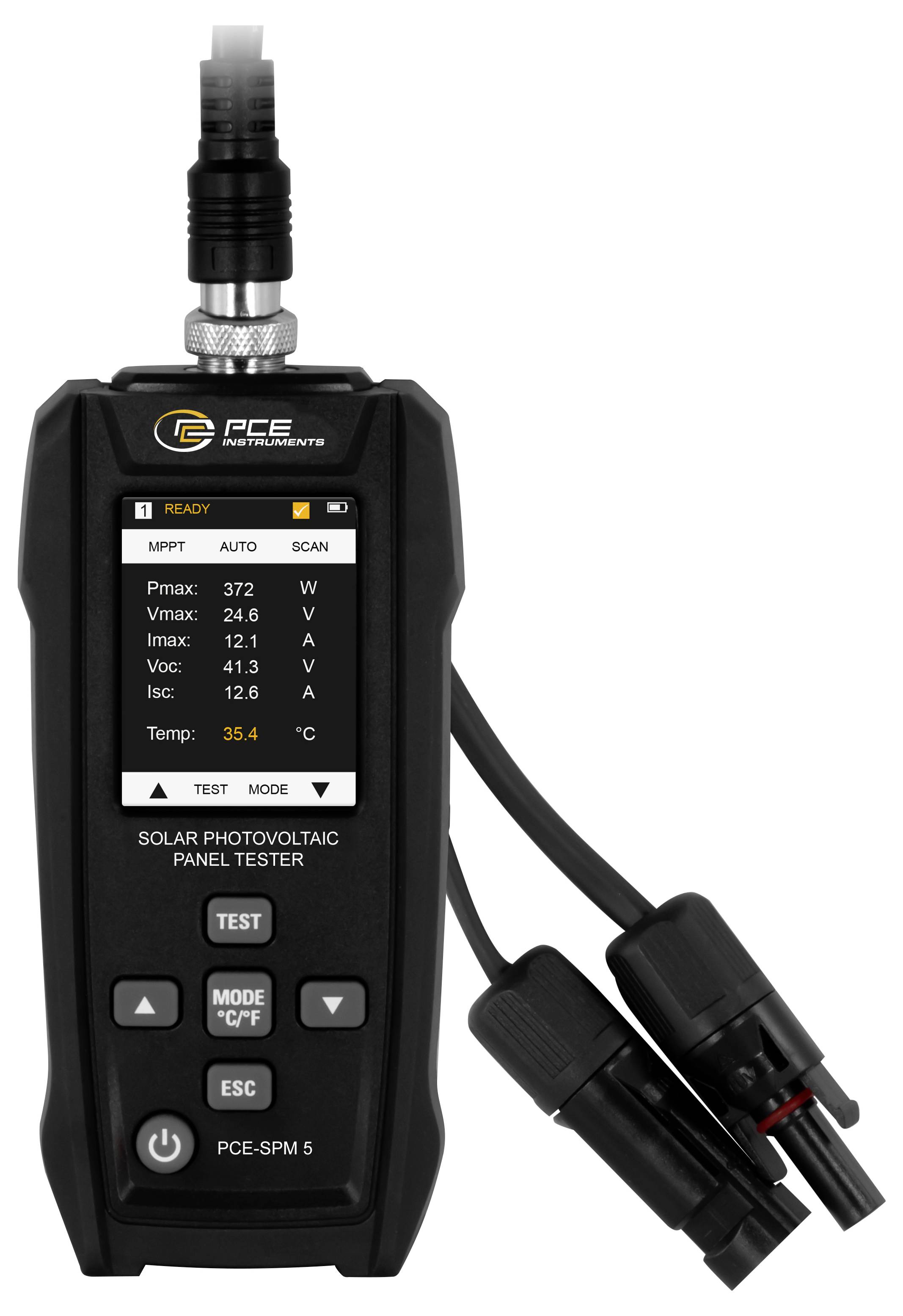

PCE Instruments PCE-SPM 5 Solcellspaneltestare
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Höjdpunkter & detaljer
PCE Instruments solcellspanel-mätare PCE-SPM 5 med i-V/P-V-karakteristikmätning |VOC 0 … 60 V |ISC 0 … 30 A |Pmax 0 … 800 W
- I-V- och P-V-mätning med auto- och manuellt läge
- Visning av kurvor och mätvärden (IV/PV)
- Färgkodade kurvvisning med tabell
- Visning av Peak-data och elektriska parametrar
- Minne för upp till 10 mätningar
Tekniska specifikationer
- Likspänning DC
- Funktion tomgångsspänning (VOC)
- Mätområde: 0 till : 60 V
- Upplösning 0,001 V.
- Noggrannhet + /-1 %
- Likspänning DC
- Funktion MPP-spänning (omkoppling)
- Mätområde: 0 till : 60 V
- Upplösning 0,001 V.
- Noggrannhet +/-5 %
- Likström DC
- Funktionen kortslutningsström (ISC)
- Mätområde: 0 till 30 A
- Upplösning: 0,001 A
- Noggrannhet + /-1 %
- Likström DC
- Funktion MPP-ström (impp)
- Mätområde: 0 till 30 A
- Upplösning: 0,001 A
- Noggrannhet +/-5 %
- Temperatur
- Mätområde: 0 till 60 °C
- Upplösning 0,1 °C
- Noggrannhet 1 °C
- Temperatur
- Mätområde 32... 140 °F
- Upplösning 0,18 °F.
- Noggrannhet + /-1,8 °F.
- effekt
- Funktion maximal effekt (Pmax)
- Mätområde: 0 till 800 W
- Upplösning 0,001 W
- Noggrannhet +/-5 %
- Allmänna tekniska uppgifter
- Ingångar MC4 PV
- Display typ LC-färgdisplay med belysning
- Skärmstorlek 2,4 tum
- Mäthastighet: 3 x per sekund
- Lagringsmedium internminne
- Minneskapacitet (ytterligare information) minne för de senaste 10 mätvärdena, data försvinner vid avstängning.

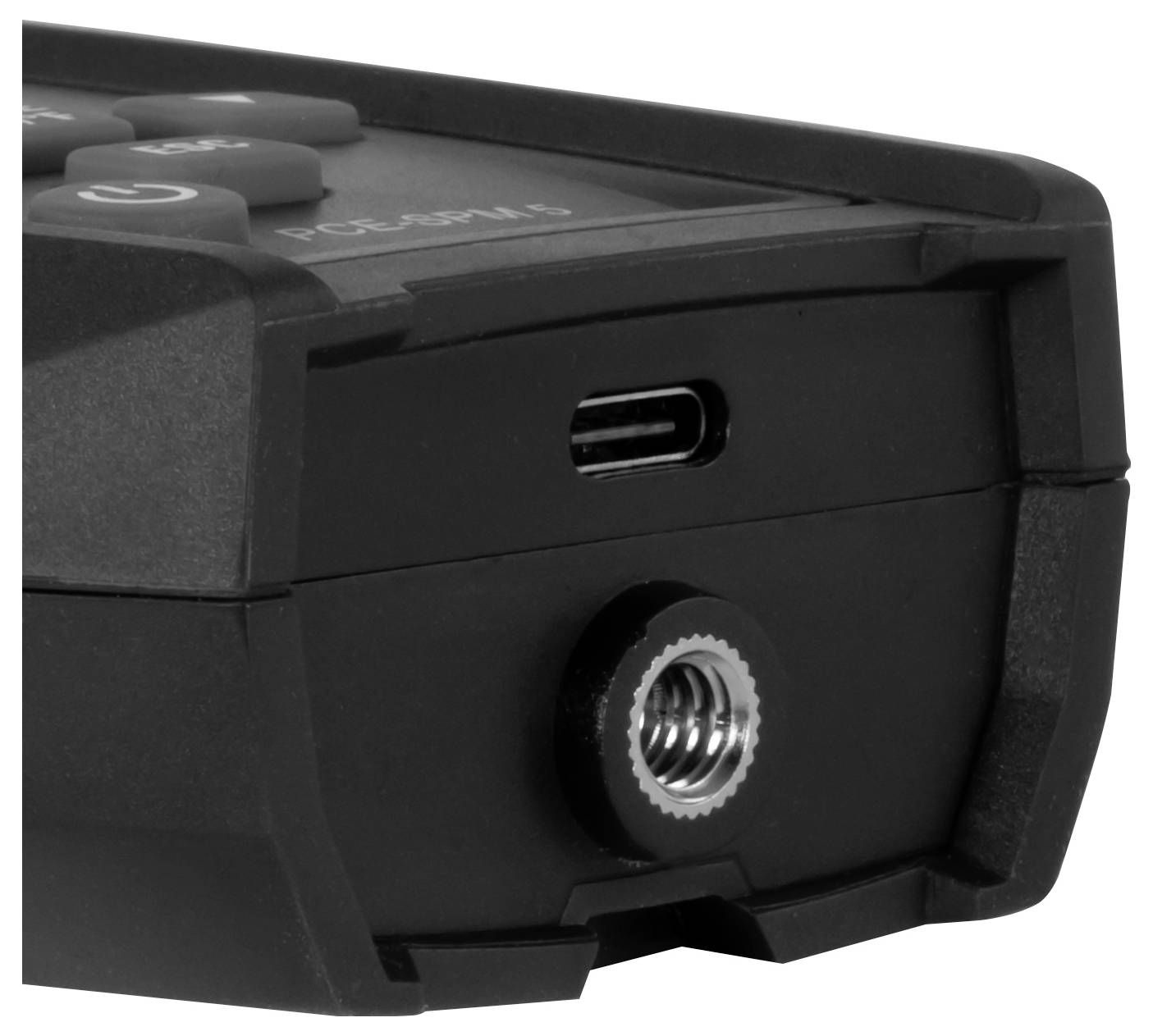

- Gränssnitt USB-C.
- Automatisk avstängning efter 5 min.
- Menyspråk engelska (US), engelska (GB)
- Skyddsklass (enhet) IP40
- Strömförsörjning: 5 V DC, 500 mA
- Batteri/batteri 1 x 3,7 V internt, litiumjonbatteri
- Kapacitet 1000 mAh
- Driftförhållanden: -10 50 °C, 0 ... 80 % r. F.
- Lagringsförhållanden: -10 60 °C, 0 ... 80 % r. F.
- Mått ( L x B x H) 155 x 73 x 38 mm
- Vikt 253 g
- Typ av produkt
Solcellspaneltestare
- Mätfunktioner
Spänning DC
Ström DC
Prestanda
Temperatur
(ej certifierad kalibrering)
- Mått.
(L x B x H) 165 x 73 x 38 mm
- Visning
digital
LCD
- Vikt
253 g
- Bredd
73 mm
- Höjd
38 mm
- Längd
165 mm
- Gränssnitt
USB-C
Solcellsmätare / fotovoltaikmätare
- Plastfri förpackning
Plastfri förpackning
Dokument & nedladdningar
Datablad
Datablad 3841693 PCE Instruments PCE-SPM 5 Solcellspaneltestare
Datablad 3841693 PCE Instruments PCE-SPM 5 Solcellspaneltestare
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3841693 PCE Instruments PCE-SPM 5 Solcellspaneltestare
Beskrivning

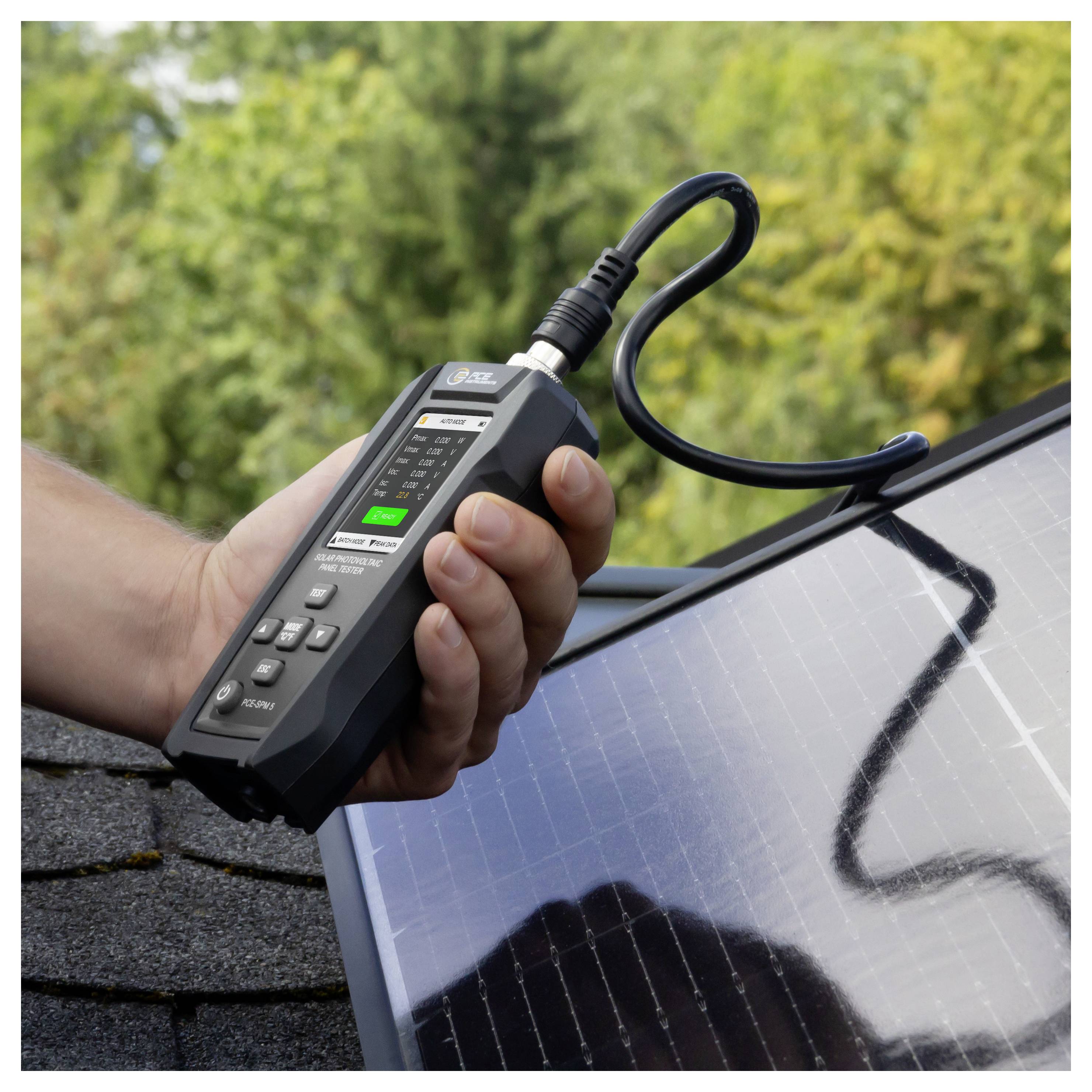

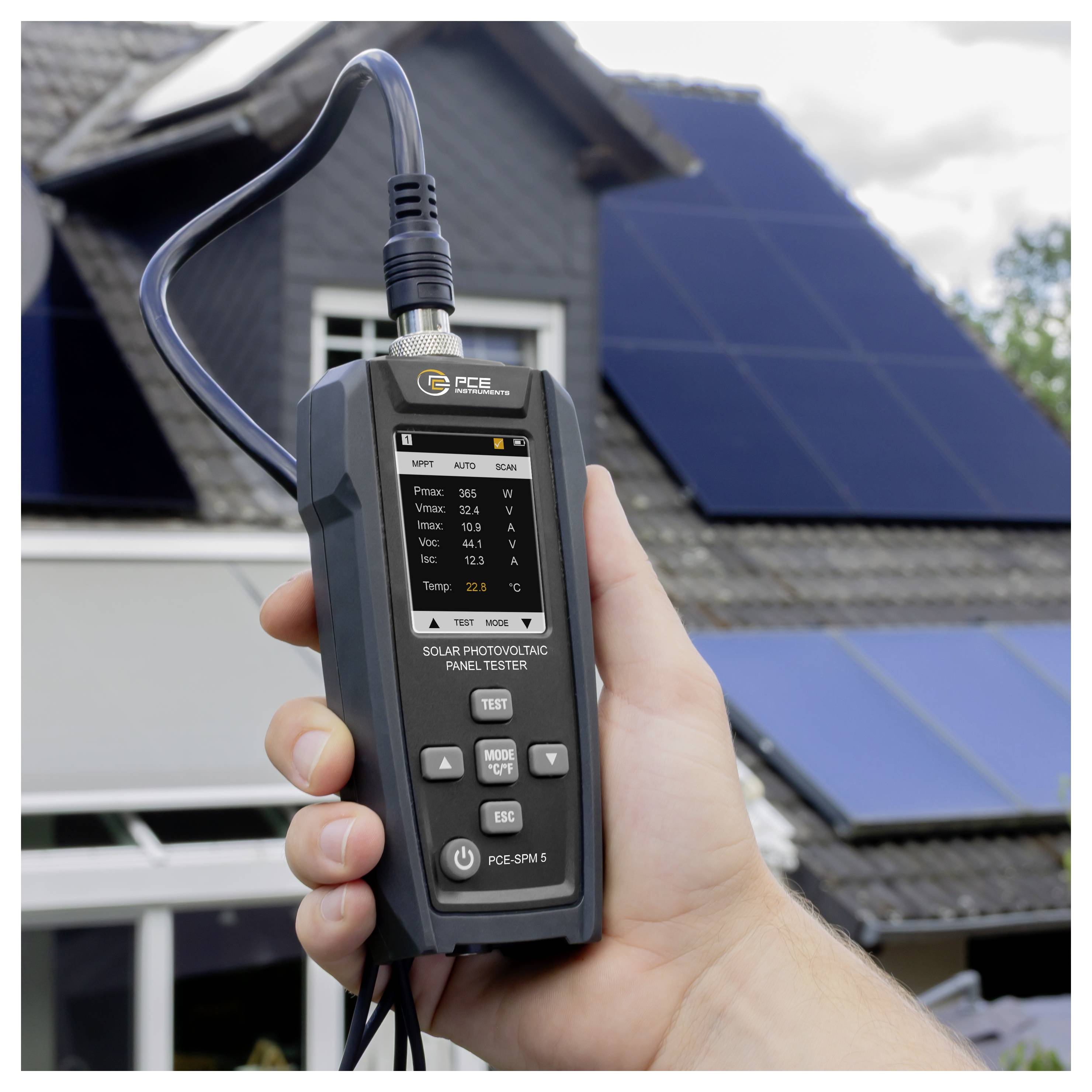

Solpanelmätaren är en mätare för analys och utvärdering av solcellsmoduler med hjälp av elektriska kurvor. Solpanelmätaren används för snabb och tillförlitlig kontroll av solcellsmoduler direkt på plats och möjliggör registrering av de viktigaste elektriska mätvärdena hos en modul.
Med ett likspänningsintervall från 0... 60 V, ett likströmsområde på 0... 30 A och en maximal effektmätning upp till 800 W är solcellspanelmätaren lämplig för vanliga fotovoltaikmoduler. Mätvärdena bearbetas under mätningen och visas i instrumentet. Solcellspanelmätaren genomför en i-V-kurvanmätning och visar mätvärdena som i-V/P-V-kurvanalys grafiskt på displayen. Därmed visas mätvärden visuellt som kurvor. Visningen är färgkodad: Ström (blå), effekt (lila) och spänning (svart), vilket gör det möjligt att tydligt skilja mellan parametrarna.
Förutom kurvvisningen finns en datatstabell där mätvärdena finns upptagna. Där visas också Peak data för snabb utvärdering av effektvärden. Solcellspanelmätaren fastställer de viktigaste elektriska parametrarna som tomgångsspänning (VOC), kortslutningsström (ISC), MPP-spänning (koppling), MPP-ström (Impp) och maximal effekt (Pmax).

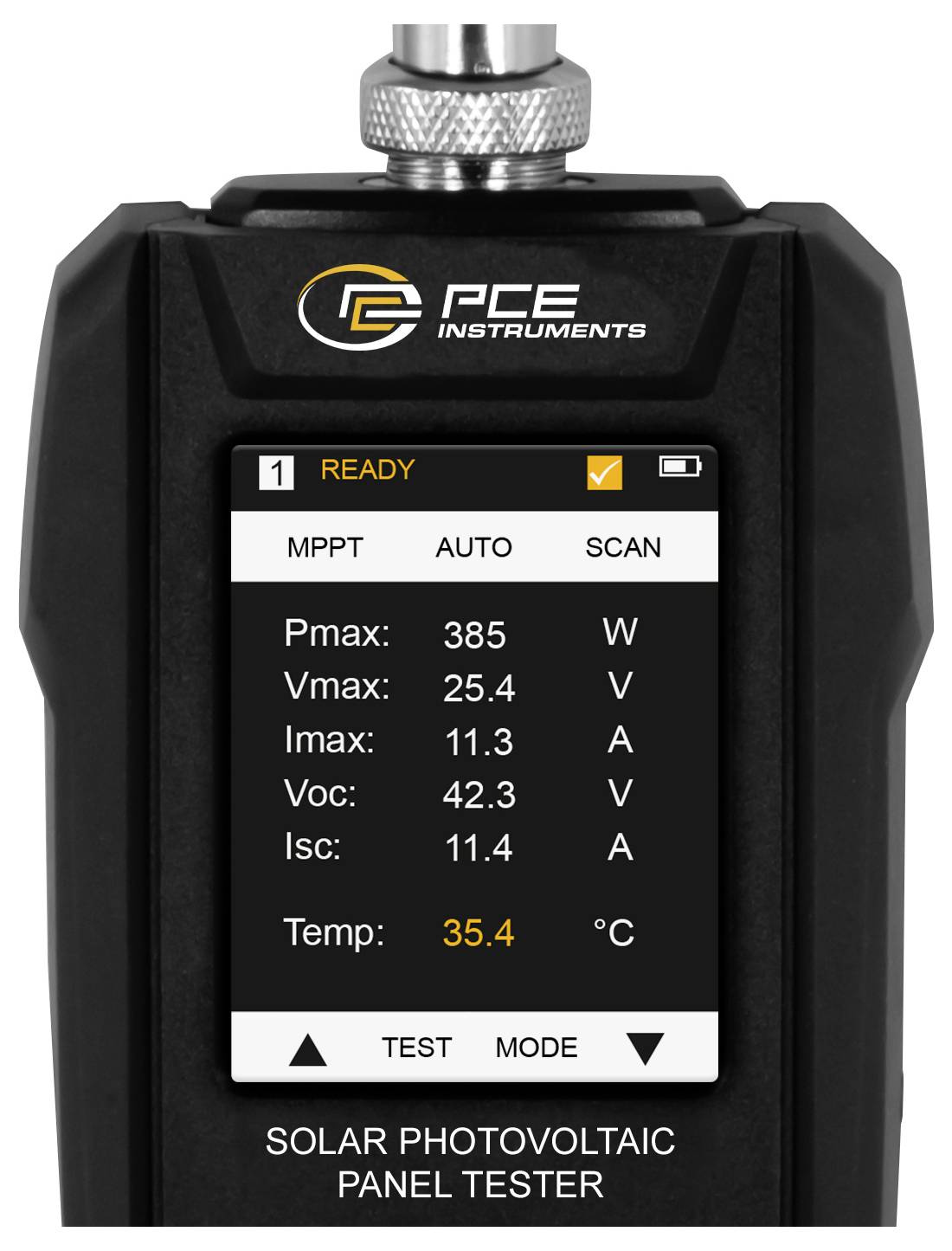

Visningen sker via en inbyggd 2,4-tums LCD-display, där både kurvor och mätdata visas. Dessutom registreras modultemperaturen. Solcellspanelen-mätaren har ett internt minne för upp till 10 mätdatauppsättningar som kan sparas och hämtas i enheten. Mätpunkterna försvinner efter att apparaten stängts av. Med sina mångsidiga mät- och analysfunktioner lämpar sig solpanelmätaren för installation, underhåll och felsökning på solcellsanläggningar.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Med ett likspänningsintervall från 0... 60 V, ett likströmsområde på 0... 30 A och en maximal effektmätning upp till 800 W är solcellspanelmätaren lämplig för vanliga fotovoltaikmoduler. Mätvärdena bearbetas under mätningen och visas i instrumentet. Solcellspanelmätaren genomför en i-V-kurvanmätning och visar mätvärdena som i-V/P-V-kurvanalys grafiskt på displayen. Därmed visas mätvärden visuellt som kurvor. Visningen är färgkodad: Ström (blå), effekt (lila) och spänning (svart), vilket gör det möjligt att tydligt skilja mellan parametrarna.
Förutom kurvvisningen finns en datatstabell där mätvärdena finns upptagna. Där visas också Peak data för snabb utvärdering av effektvärden. Solcellspanelmätaren fastställer de viktigaste elektriska parametrarna som tomgångsspänning (VOC), kortslutningsström (ISC), MPP-spänning (koppling), MPP-ström (Impp) och maximal effekt (Pmax).
Visningen sker via en inbyggd 2,4-tums LCD-display, där både kurvor och mätdata visas. Dessutom registreras modultemperaturen. Solcellspanelen-mätaren har ett internt minne för upp till 10 mätdatauppsättningar som kan sparas och hämtas i enheten. Mätpunkterna försvinner efter att apparaten stängts av. Med sina mångsidiga mät- och analysfunktioner lämpar sig solpanelmätaren för installation, underhåll och felsökning på solcellsanläggningar.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

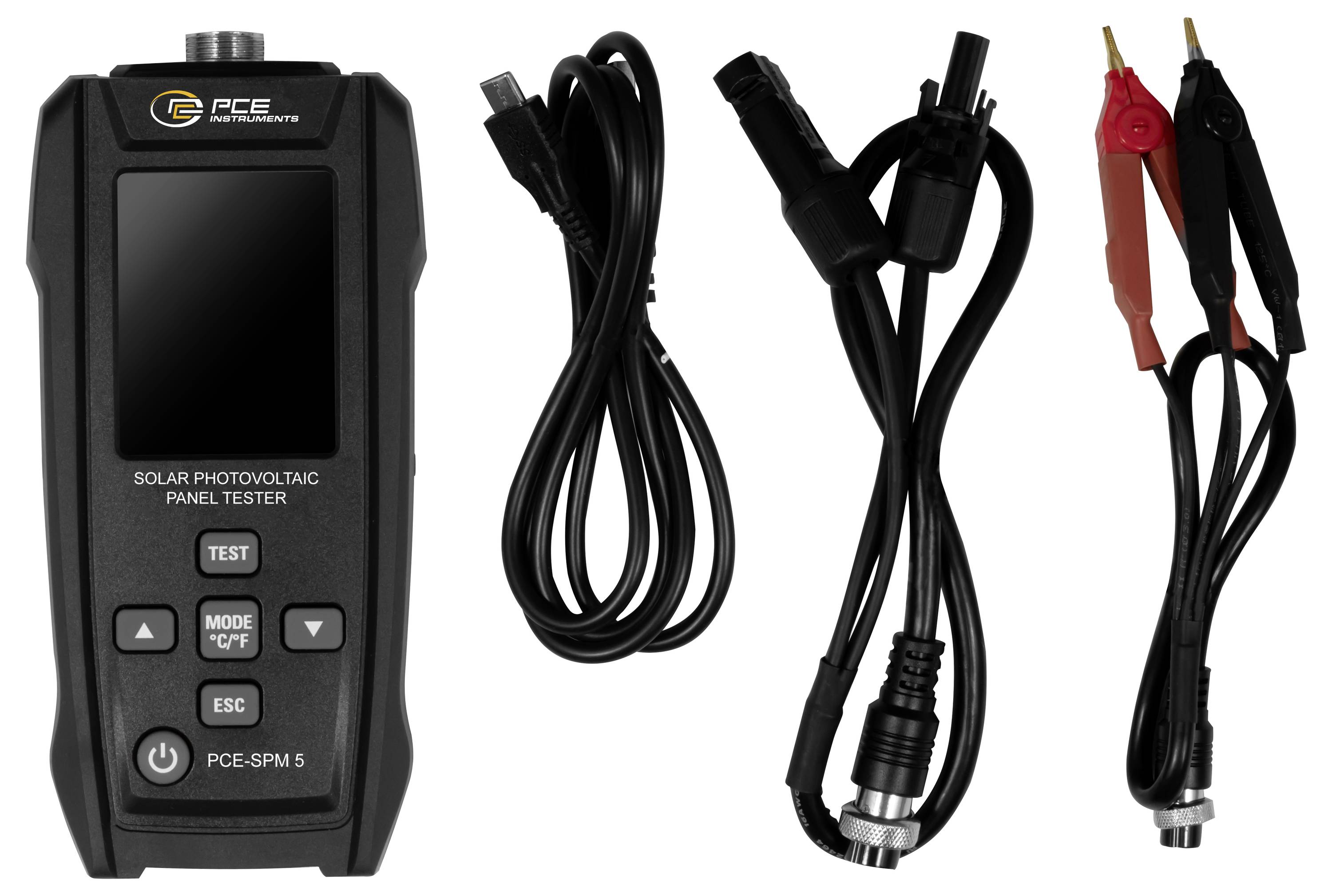

Ingår i leveransen
- 1 x solcellspanel PCE-SPM 5

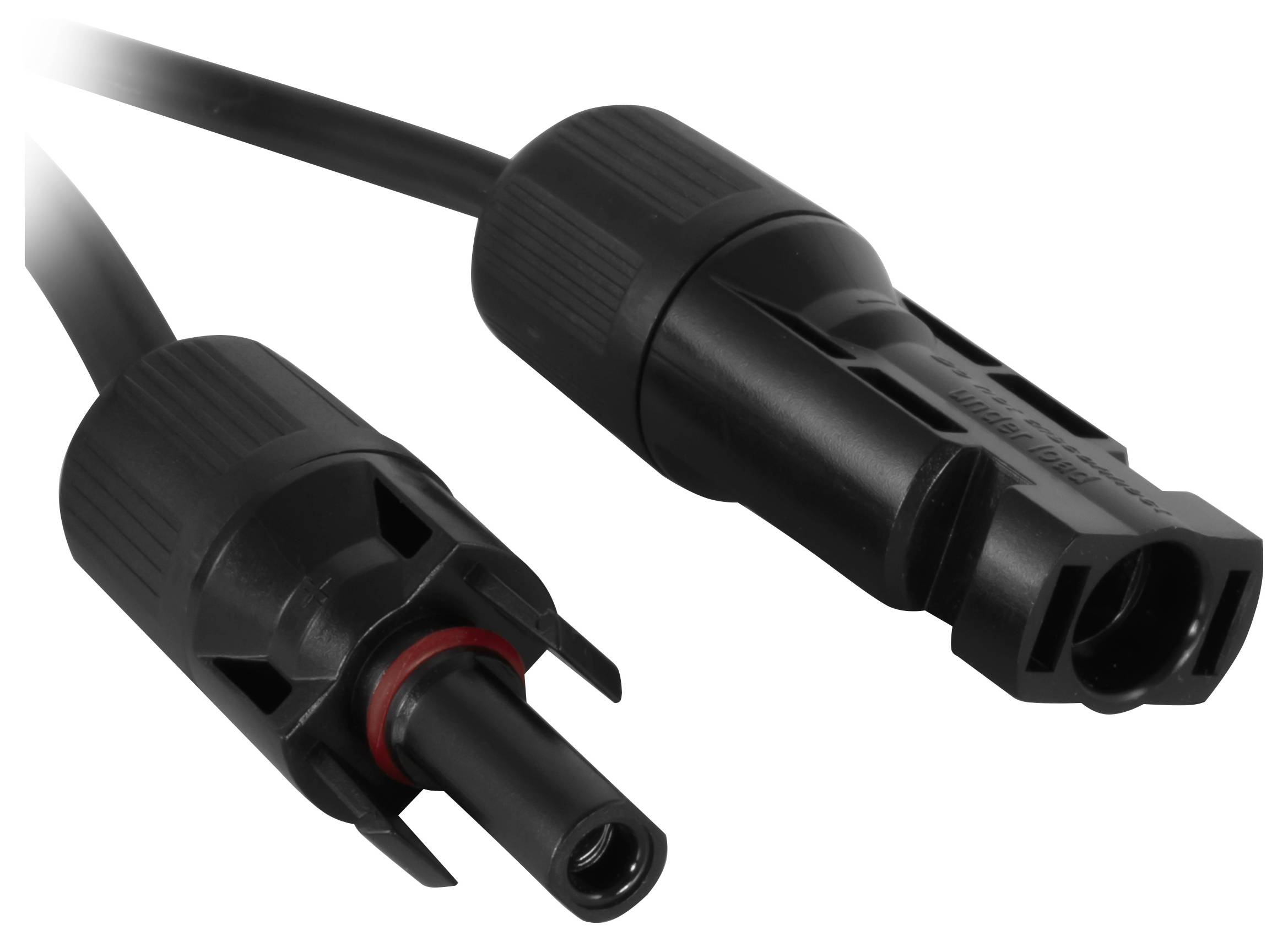

- 1 x MC4-PV-anslutningskabel

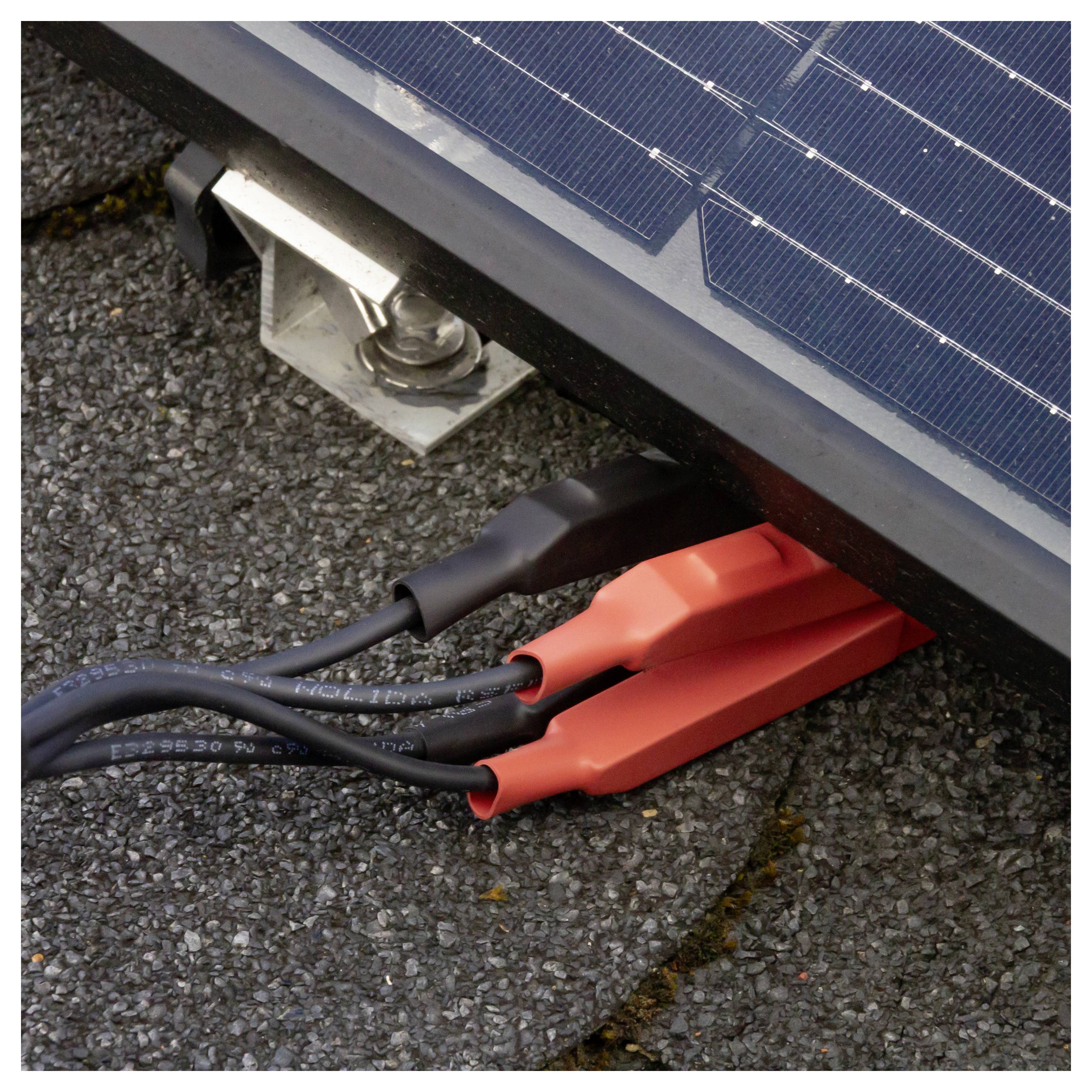

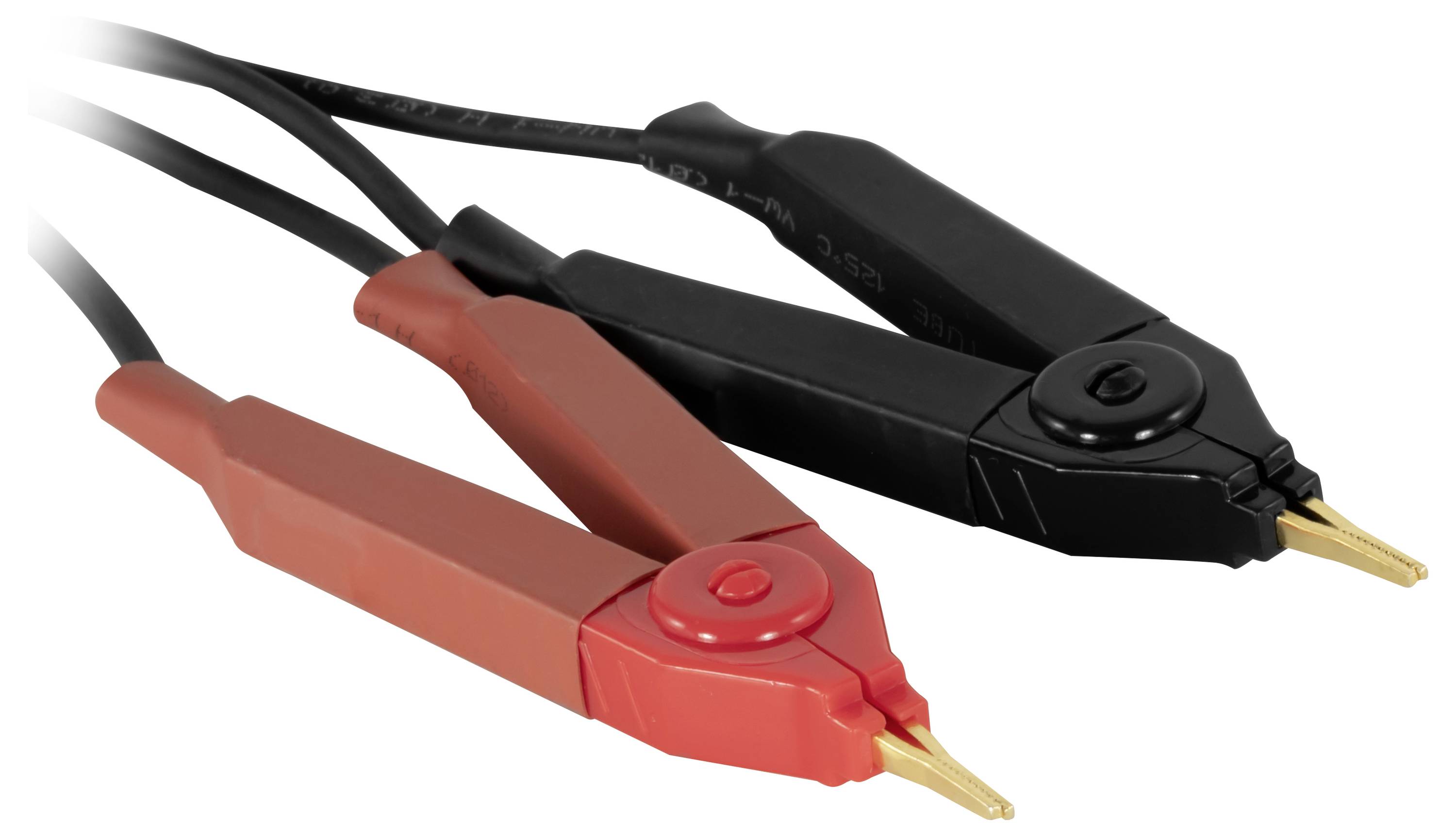

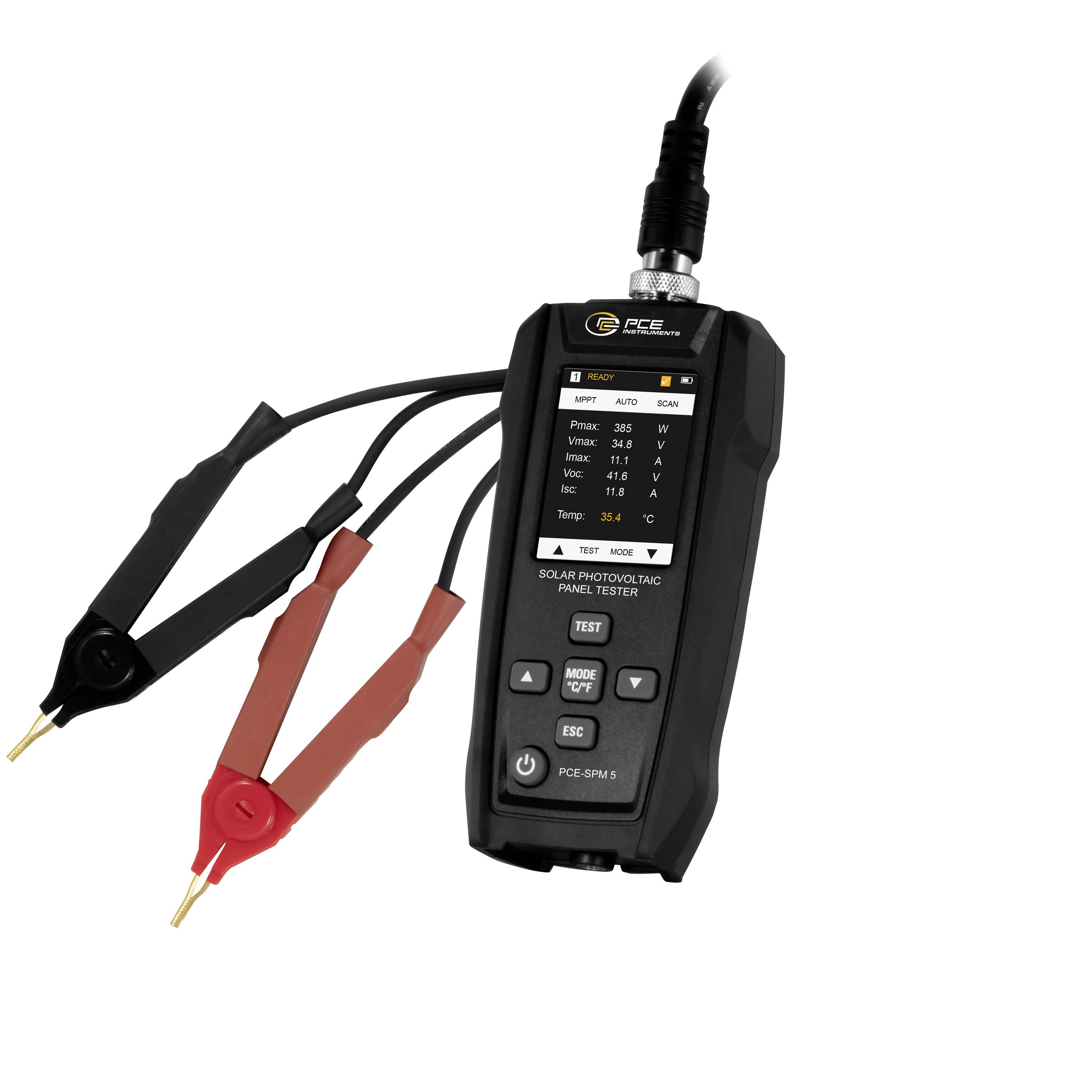

- 1 x mätledningssats med krokodilklämmor
- 1 x USB-C-kabel
- 1 x bruksanvisning
