PCE Instruments PCE-N27D Digital display Kalibrerad (ISO)

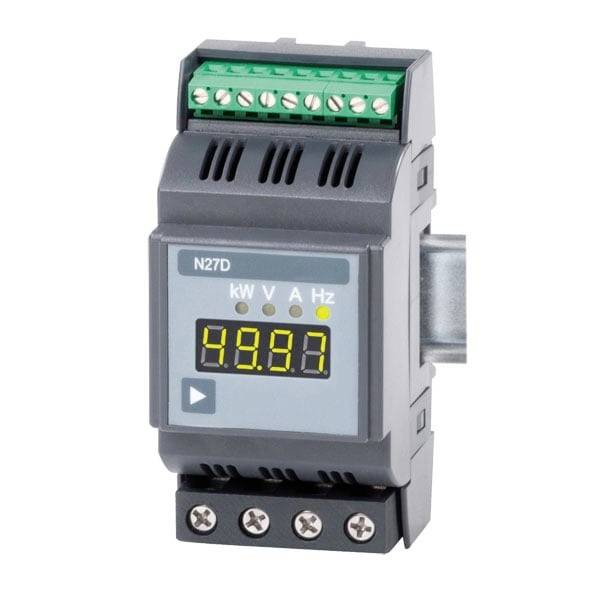

Digital panelmätare visar 49.97, märkt kW, V, A, Hz, med skruvterminaler på toppen och botten.

Kopplingsschema för PCE-N27D-relä, visar 230V AC-strömförsörjning, terminalnummer 1–15, och L1/L2-N-anslutningar med en 500V/63A AC-linje.

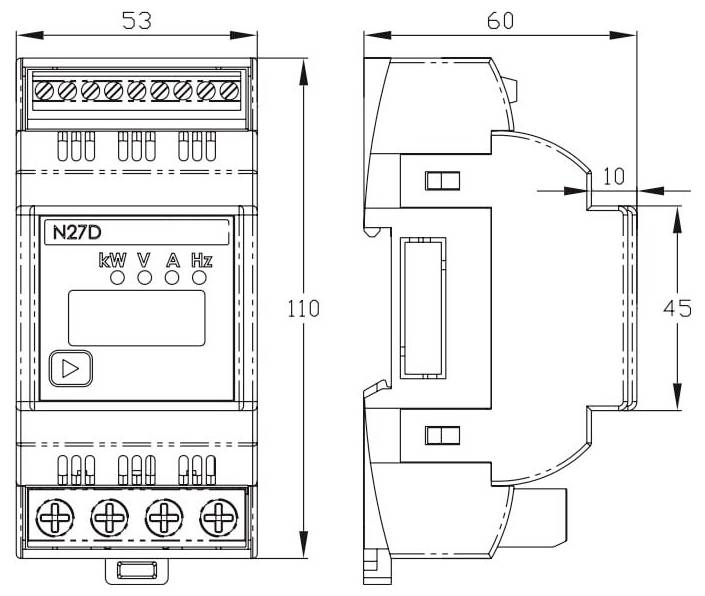

Teknisk ritning av en DIN-skenstyrd elmodul märkt "N27D", visar front- och sidovyer med dimensioner 53, 60, 110, 10 och 45 mm.

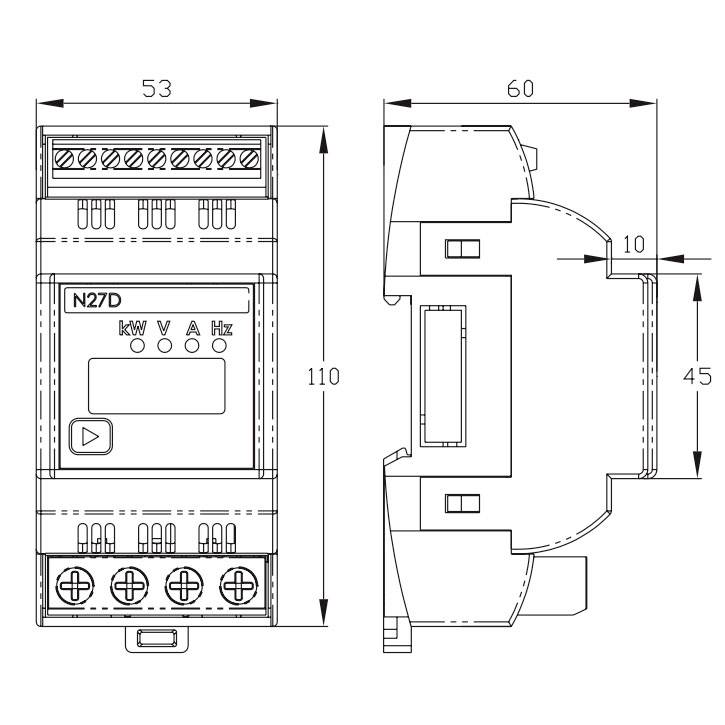

Teknisk ritning av en elektronisk enhet med front- och sidovy. Mått: höjd 110 mm, bredd 53 mm, djup 60 mm.

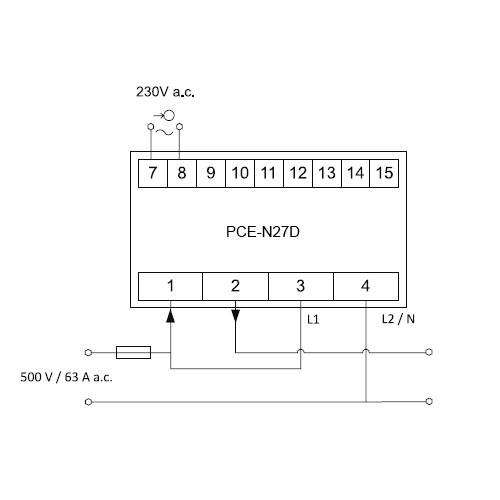

'Kopplingsschema för elmätare PCE-N27D med anslutningar L1, L2/N, 230V a.c., 500V/63A a.c.'

1/5

Viktig information!

Datablad (PDF)

Leverans tis. 10 nov.

Antal

Styck

Toal (1 432,00 kr / stycken)

1 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Mätinstrument

Mäter upp till 63 A.
Mätning av U, i, f, P.
DIN-skena montering
För överensstämmelse med ISO 50001
Omkopplingsbar mätstorhet
enkel att hantera
LED-indikering
Enkel installation

Tekniska specifikationer

Indikator för ingång Mätområde UN 500 V AC Noggrannhet 0,01... 1,2 x UN ± 0,5 % v. Indikator för ingång Mätområde 63 A AC Noggrannhet 0,01... 1,2 x i ± 0,5 % v. Spänningsfrekvens Mätområde 2... 500 Hz Noggrannhet ± 0,02 % v. Strömfrekvens Mätområde 45... 500 Hz Noggrannhet ± 0,02 % v. Aktiv effekt Mätområde -31,5... 31,5 kW Noggrannhet ± 1 % v. Visning 4-siffrig LED Visning sifferhöjd 8,5 mm gul sifferfärg Visningsområde: -1999 ... 9999 Mått 53 x 110 x 60 Displayram 45 x 53 mm Vikt ca 250 g montering på 35 mm din-skena Miljöförhållanden -10 55 °C /< 95 % r. F. KAPSLINGSKLASS CAT III 300 V / CAT II 600 V.

Typ av produkt: Digital display

Mätfunktioner: Ström

Typ: PCE-N27D

Messbereich (max.): 63 A

Bild - Displayteknik: LED

Mått.: (L x B x H) 53 x 110 x 60 mm

Bredd: 110 mm

Höjd: 60 mm

Längd: 53 mm

: ISO

Förpackningstyp: Carton

Dokument & nedladdningar

Datablad

Datablad 2452536 PCE Instruments PCE-N27D Digital display Kalibrerad (ISO)

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2452536 PCE Instruments PCE-N27D Digital display Kalibrerad (ISO)

Beskrivning

Effektdisplay / effektdisplayenhet för att följa ISO 50001 / mäter upp till 63 A direkt / mätning och visning av ström, spänning, effekt och frekvens. Den kraftfulla displayenheten mäter ström upp till 63 A direkt. På så sätt är det möjligt att ansluta effektdisplayen direkt till huvudfördelningen. En effektdisplayenhet mäter alla relevanta nätparametrar som ström, spänning, effekt och frekvens. Effektdisplayen är perfekt för mätändamål för att uppfylla ISO 50001 energihanteringsstandard.
