PCE Instruments PCE-EVSE ADP eMobility-tillbehör Typ 2 Antal anslutningar 1 x
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
5 Styck
Antal
Toal (1 832,00 kr / stycken)
1 832,00 kr
exkl. moms
Fri frakt
Endast 5 Styck kvar på lager
Tekniska specifikationer
- Testfunktioner
- PE för-test: Ja, med kapacitiv elektrod
- PP-simulering: Öppen, 13 A, 20 A, 32 A, 63 A.
- CP STATUS: A, B, C, D
- CP FEL: "E" E.
- PE fel/jordningsfel: Ja
- Allmänna tekniska uppgifter
- ANSLUTNINGAR L1, L2, L3, N, PE
- Anslutningar ytterligare information:
- Max. 230V (1-fas) / 430V (3-fas) ; 50 / 60Hz
- 10A/250 V.

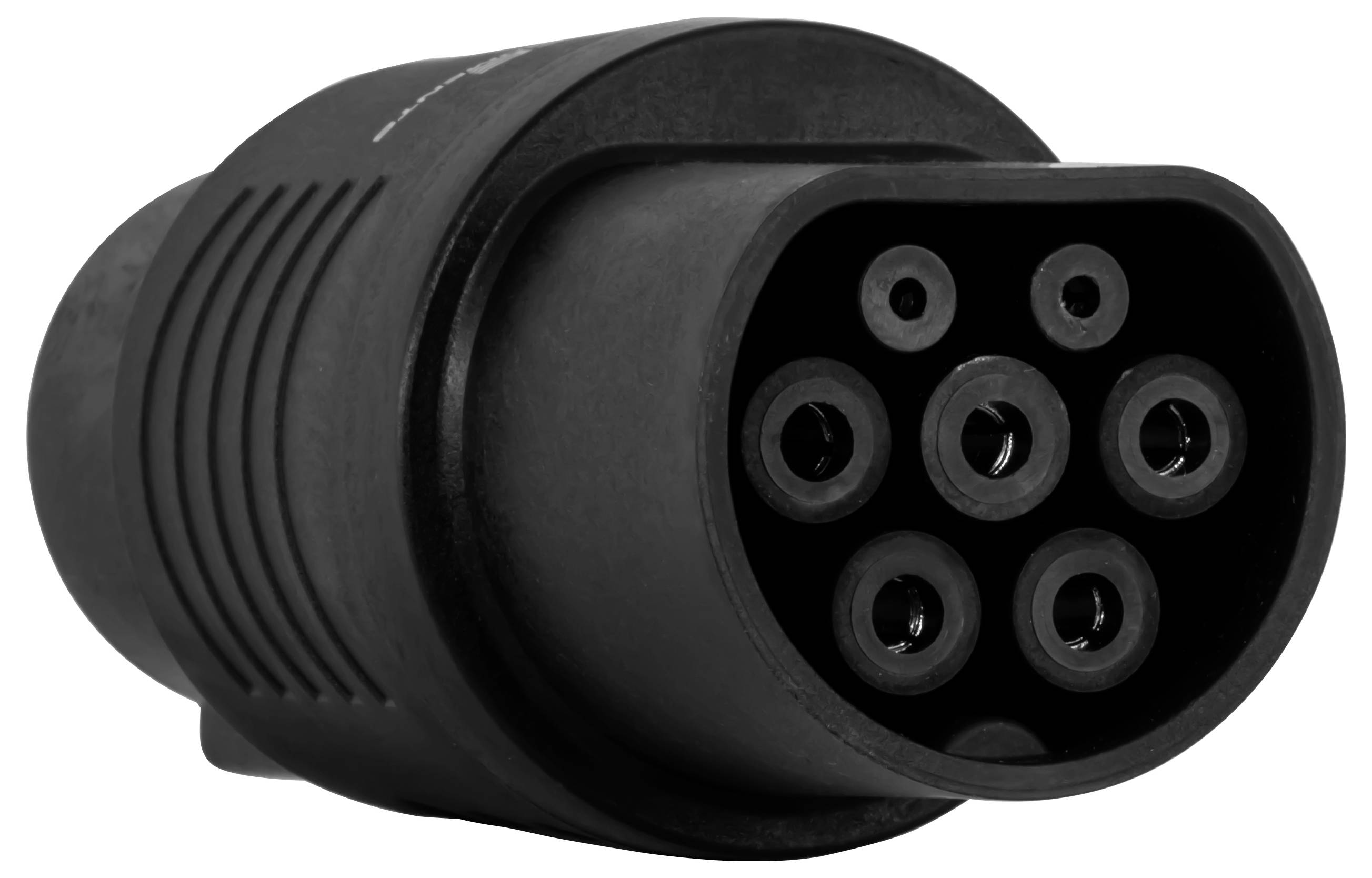

- Typ 2 fast kontakt på kabeln

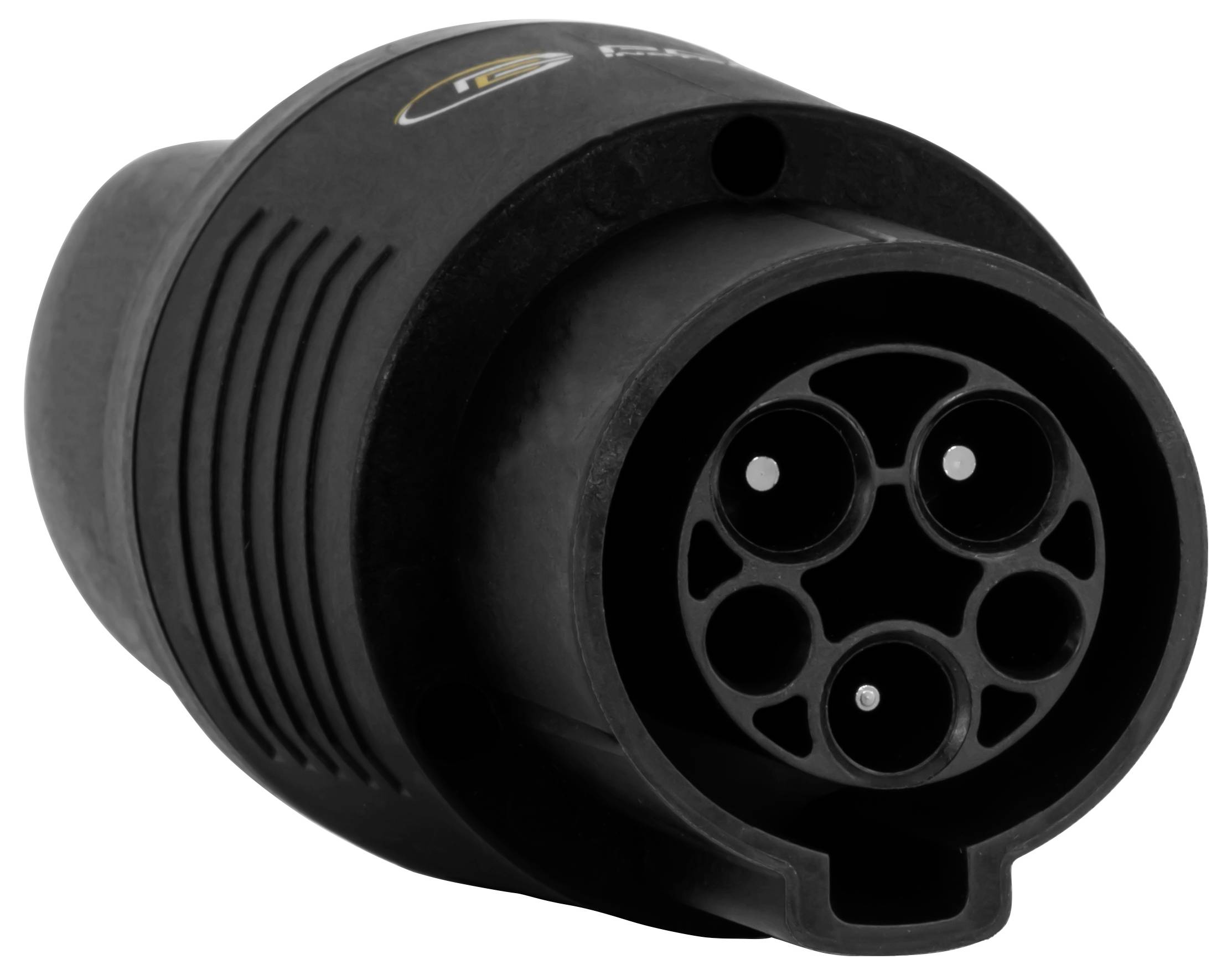

- (För typ 1 extra adapter krävs)
- Standard(er): IEC62196-2 typ 2 kontakt
- Kabellängd: 25 cm
- Säkerhetsstandard: Cat II / 300 V.
- Eluttag: Max. 250 V; 50/60 Hz; 10 A.
- Utgångar 2 st. 4 mm uttag (signalutgångsklämmor)
- Säkring(er): Eluttag, T10A/ 250V
- Typ av produkt
eMobility-tillbehör
- Ladestecker
Typ 2
- Antal anslutningar
1 x
- Kabellängd
25 cm
IP40
- Tillverkarfärg
Svart-grå
- Längd
150 mm
- Bredd
70 mm
- Höjd
70 mm
- Vikt
308
- Max. temperatur
40 °C
- Min. temperatur
0 °C
Dokument & nedladdningar
Datablad
Datablad 3192920 PCE Instruments PCE-EVSE ADP eMobility-tillbehör Typ 2 Antal anslutningar 1 x
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3192920 PCE Instruments PCE-EVSE ADP eMobility-tillbehör Typ 2 Antal anslutningar 1 x
Beskrivning
Mätanslutningsadapter för vägglådor / fordonssimulering / kabelsimulering / CP-utgång och nätuttag för mätändamål / inkl. transportväska
Mätanslutningsadaptern för vägglåda är för VDE 0100 provare för kontroll av laddningsstation (av laddare 3) för elbilar. Denna adapter kan användas med installationstestaren PCE-ITE 55B eller med de flesta andra vanliga VDE 0100-provare. Tack vare LED:erna för spänningsdetektering i 3 faser kan man snabbt fastställa om det föreligger ett installationsfel.
Med PP State-kontrollvred kan lastkabelns strömkapacitet simuleras. Strömbelastning simuleras med olika motstånd i mätanslutningsadaptern för väggboxar som är anslutna mellan PP- och PE-ledare. Med vridreglaget CP State kan olika fordonsstatus simuleras. Fordonets tillstånd simuleras med olika motstånd som är anslutna mellan CP- och PE-ledarna.
Till eluttaget kan en extern belastning anslutas. Denna utgång är endast avsedd för mätändamål och ger möjlighet att kontrollera strömräknarens funktion. Dessutom kan man med mätanslutningsadaptern för vägglåda även simulera ett PE-fel (jordkontakt). Mätanslutningsadaptern för vägglådor levereras i en enhetsväska. Som tillval finns det ytterligare en adapter för vägglådor med typ 1-anslutning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Mätanslutningsadaptern för vägglåda är för VDE 0100 provare för kontroll av laddningsstation (av laddare 3) för elbilar. Denna adapter kan användas med installationstestaren PCE-ITE 55B eller med de flesta andra vanliga VDE 0100-provare. Tack vare LED:erna för spänningsdetektering i 3 faser kan man snabbt fastställa om det föreligger ett installationsfel.
Med PP State-kontrollvred kan lastkabelns strömkapacitet simuleras. Strömbelastning simuleras med olika motstånd i mätanslutningsadaptern för väggboxar som är anslutna mellan PP- och PE-ledare. Med vridreglaget CP State kan olika fordonsstatus simuleras. Fordonets tillstånd simuleras med olika motstånd som är anslutna mellan CP- och PE-ledarna.
Till eluttaget kan en extern belastning anslutas. Denna utgång är endast avsedd för mätändamål och ger möjlighet att kontrollera strömräknarens funktion. Dessutom kan man med mätanslutningsadaptern för vägglåda även simulera ett PE-fel (jordkontakt). Mätanslutningsadaptern för vägglådor levereras i en enhetsväska. Som tillval finns det ytterligare en adapter för vägglådor med typ 1-anslutning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Laddkontakt: Typ 2
Ingår i leveransen
- 1 x mätanslutningsadapter för väggboxar PCE-EVSE 310+
- 1 x bruksanvisning
- 1 x transportväska
- 1 x typ 2 kontakt

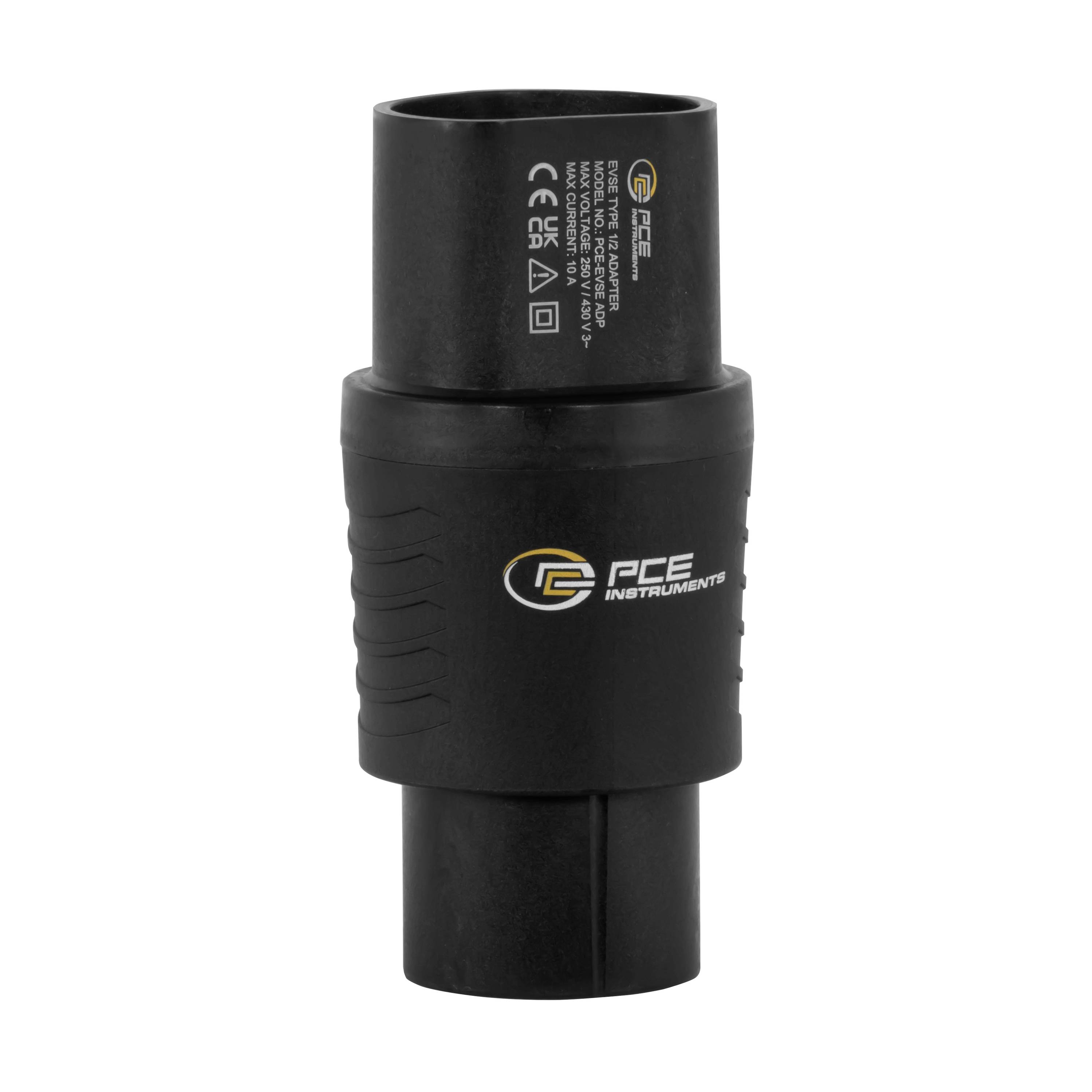

- 1 x adapter till typ 1 (-EVSE ADP)
Tips
Observera, kräver auktoriserad elektriker för installation.
