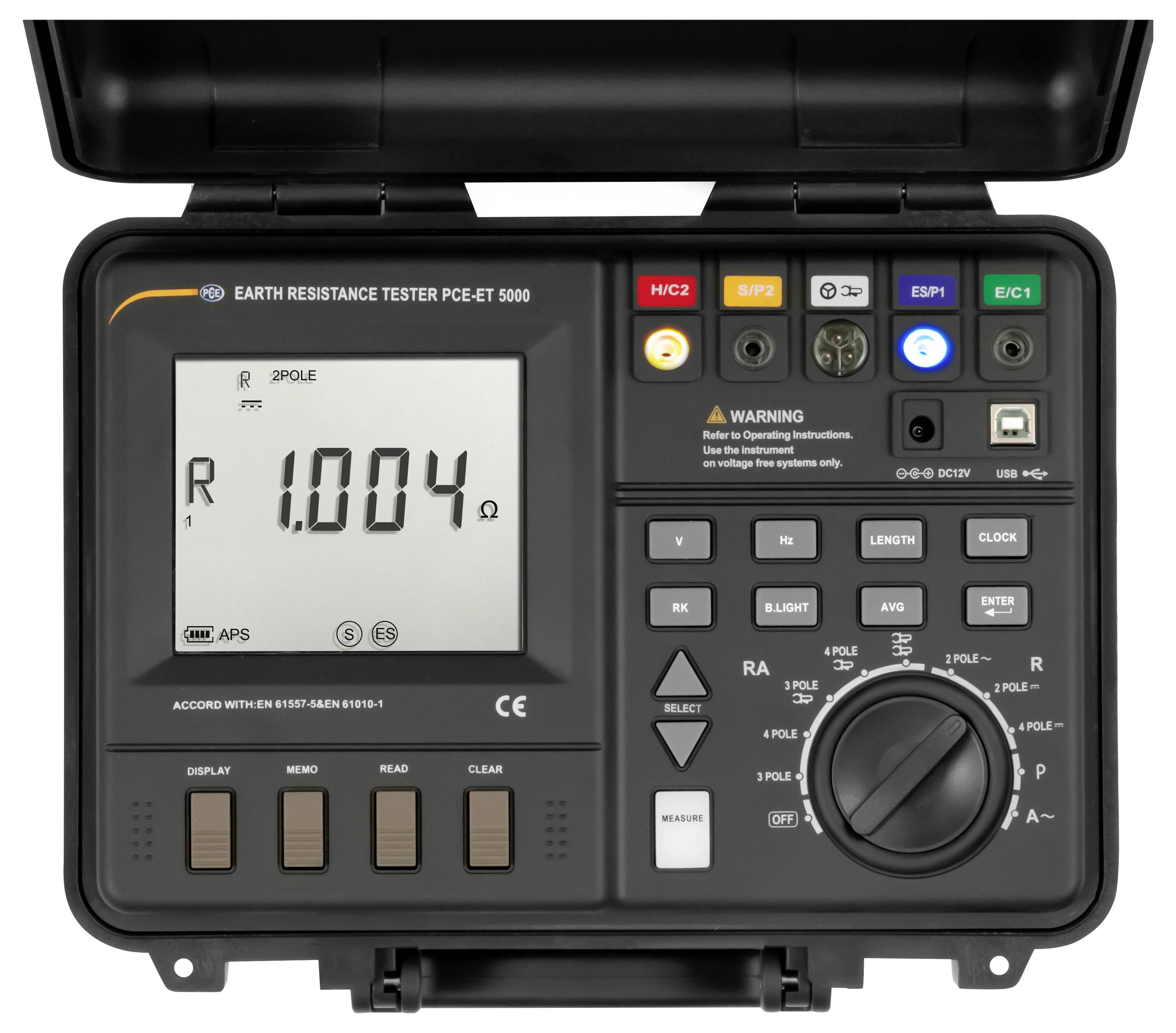

PCE Instruments PCE-ET 5000 Jordningsmätarenhet
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (52 990,00 kr / stycken)
52 990,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Jordningsmätare
- Mobil användning tack vare batteri och vanliga batterier
- Dataminne för senare analys på datorn
- Visuell anslutningshjälp för enkel hantering
- Larm vid felaktig anslutning av mätledningen
- Direkt och indirekt resistansmätning
- Störströmmar, störspänning, störningsfrekvenser
Tekniska specifikationer
- 3-polig jordningsmotstånd Testspänning 20, 48 V AC Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Kortslutningsström 250 mA Testtid 26 sekunder Sondmotstånd RS< 100 kΩ Hjälpmotstånd Rh< 100 kΩ Upplösning 0,001 Ω Mätområde Re 0,02 Ω... 300 kΩ Noggrannhet ± (5 % + 10 siffror) UST< 24 V. FST 16 400 Hz Noggrannheten skall vara i en miljö av 0... 28 °C,< 80 % r. F. (icke-kondenserande). Reaktionstid <15 sekunder (tid krävs för att uppnå den angivna noggrannheten efter att mätningen har inletts när genomsnittsfunktionen är avstängd) 4-polig jordningsmotstånd Testspänning 20, 48 V AC Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Kortslutningsström 250 mA Testtid 30 sekunder Sondmotstånd RS< 100 kΩ Hjälpmotstånd Rh< 100 kΩ Upplösning 0,001 Ω Mätområde Re 0,02 Ω... 300 kΩ Noggrannhet ± (5 % + 10 siffror) UST< 24 V. FST 16 400 Hz Noggrannheten skall vara i en miljö av 0... 28 °C,< 80 % r. F. (icke-kondenserande). Reaktionstid < 25 sekunder (tid krävs för att uppnå den angivna noggrannheten efter att mätningen har inletts när genomsnittsfunktionen är avstängd) 3-polig jordningsmotstånd med strömtång Testspänning 20, 48 V AC Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Kortslutningsström 250 mA Testtid 26 sekunder Sondmotstånd RS <100 kΩ Hjälpmotstånd Rh <100 kΩ Upplösning 0,001 Ω Mätområde Re 0,02 Ω... 20 kΩ Noggrannhet ± (5 % + 10 siffror) UST< 24 V. FST 16 400 Hz Noggrannheten skall vara i en miljö av 0... 28 °C,< 80 % r. F. (icke-kondenserande). Reaktionstid <25 sekunder (tid krävs för att uppnå den angivna noggrannheten efter att mätningen har inletts när genomsnittsfunktionen är avstängd) Om strömmen på strömtången är för låg, kan mätningen avbrytas. 4-polig jordningsresistans med strömtång testspänning 20, 48 V AC testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Kortslutningsström 250 mA Testtid 26 sekunder Sondmotstånd RS <100 kΩ Hjälpmotstånd Rh <100 kΩ Upplösning 0,001 Ω Mätområde Re 0,02 Ω... 20 kΩ Noggrannhet ±(5 % + 10 siffror) ust< 24 V FST 16 ... 400 Hz Noggrannheten skall vara i en miljö av 0... 28 °C,< 80 % r. F. (icke-kondenserande). Reaktionstid <25 sekunder (tid krävs för att uppnå den angivna noggrannheten efter att mätningen har inletts när genomsnittsfunktionen är avstängd) Om strömmen på strömtången är för låg, kan mätningen avbrytas. Jordningsmotstånd endast med strömtänger Testspänning 48 V AC Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC kortslutningsström 250 mA testtid 26 sekunder mätområde Re 0,02 Ω ... 150 Ω Upplösning 0,001 Ω Noggrannhet ±(5 % + 10 siffror) ust< 24 V FST 16 ... 400 Hz Noggrannheten skall vara i en miljö av 0... 28 °C,< 80 % r. F. (icke-kondenserande). Reaktionstid <25 sekunder (tid krävs för att uppnå den angivna noggrannheten efter att mätningen har inletts när genomsnittsfunktionen är avstängd) Om strömmen på strömtången är för låg, kan mätningen avbrytas. Golvmotstånd (avståndsmotstånd) testspänning 20, 48 V AC testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC kortslutningsström 250 mA testtid 26 sekunder upplösning 0,001 Ω * m mätområde Re 0,02 Ω... 1000 kΩ * m. Noggrannhet ± (5 % + 10 siffror) 2-polig resistansmätning (AC) Testspänning 20 V AC Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC kortslutningsström 250 mA Testtid 26 sekunder Mätområde Re 0,02 Ω... 300 kΩ Upplösning 0,001 Ω Noggrannhet ±(5 % + 10 siffror) ust< 24 V FST 16 ... 400 Hz 2-polig resistansmätning (DC) testspänning 20 V DC Kortslutningsström 250 mA testtid 26 sekunder mätområde Re 0,02... 3 kΩ Upplösning 0,001 Ω Noggrannhet ±(5 % + 10 siffror) ust< 3 V FST 16 ... 400 Hz 4-polig resistansmätning (DC) Testspänning 20 V DC Kortslutningsström 250 mA Testtid 26 sekunder Mätområde Re 0,02 Ω... 3 kΩ Upplösning 0,001 Ω Noggrannhet ±(5 % + 10 siffror) ust< 3 V FST 16 ... 400 Hz Ledningskompensation Testspänning 20, 48 V AC Testfrekvens 94 Hz, 105 Hz 111 Hz, 128 Hz, AFC kortslutningsström 250 mA Testtid 26 sekunder Upplösning 0,001 Ω Mätområde Re 0,02 Ω... 30 Ω Noggrannhet ±(3 % + 10 siffror) ust< 24 V FST 16 ... 400 Hz Störspänning Mätområde ±50 V DC 1... 50 VAC Upplösning 0,1 V. Noggrannhet ± (5 % + 5 siffror) Störström mätområde 20 mA... 2 A Upplösning: 1 mA Noggrannhet ± (5 % + 5 siffror) Felfrekvens Mätområde 16... 400 Hz Upplösning: 1 Hz Noggrannhet ± (1 % + 10 siffror) Ytterligare specifikationer dataminne 100 Mätvärden för driftförhållanden 0... 40 °C,< 80 % r. F. (icke-kondenserande) Ladda enheten i omgivningsförhållanden för batteri 10... 40 °C,< 80 % r. F. (Icke-kondenserande) lagringsförhållanden -10 50 °C,< 90 % r. F. (Icke-kondenserande) lagringsvillkor för batteriet -20... 30 °C,< 80 % r. F. (Icke-kondenserande) lagerhöjd< 12.000 m. Drifthöjd <2.000 m Klämdiameter 51 mm Display bakgrundsbelyst LCD, 9999 siffrig display Mätområde överskriden > LIMIT display Mätområde underskat värde - mätfrekvens jordningsmotstånd / läckström 1 Hz (är genomsnittsvärdesfunktionen aktiverad: Ett värde var fjärde sekund) Mätfrekvens spänningsmätning 2 Hz Mätfrekvens Störningsspänning 4 Hz mätfrekvens felfrekvens 1 Hz mätfrekvens felström 1 Hz gränssnitt mätanslutning: E, ES, s, H, tånganslutning USB-B, Laddningsanslutning strömförsörjning batterier 6 x 1,5 V D LR14-batterier spänningsförsörjning batteri 1 x 7,2 V NiMH-batteripaket strömförsörjning nätadapter primär: 100... 240 V, 50 60 Hz sekundär: 12 V, 3 A max effektförbrukning med nätenhet 15 VA max. effektförbrukning med batteri eller 6 VA drifttid i batteridrift ca 5 timmar i batteriet ca 9 timmar (utan bakgrundsbelysning) maximal ingångsspänning jämfört med jord 300 V rms (Cat III) isoleringstjocklek 6880 V AC: 15 sekunder överspänningsskydd 250 V AC mellan anslutningarna mått 260 x 125 x 280 mm vikt ca 2,5 kg standarder säkerhet: EN61010-1:2001, EN61010-031:2002 föroreningsgrad 2, Cat III 300 V, EMC: EN61000-3-2:2000, IEC61326-1:1997 A.
- Typ av produkt
Jordningsmätarenhet
- Gränssnitt
USB
(ej certifierad kalibrering)
- Mått.
(L x B x H) 260 x 125 x 280 mm
- Vikt
2.5 kg
- Visning
LCD
- Viktinformation
ca.
- Innehåll
1 st
- Mätningskategori
CAT III
- Mätmetod
Jordspett
- Bredd
125 mm
- Höjd
280 mm
- Längd
260 mm
- Typ
PCE-ET 5000
Dokument & nedladdningar
Datablad
Datablad 2452429 PCE Instruments PCE-ET 5000 Jordningsmätarenhet
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2452429 PCE Instruments PCE-ET 5000 Jordningsmätarenhet
Beskrivning

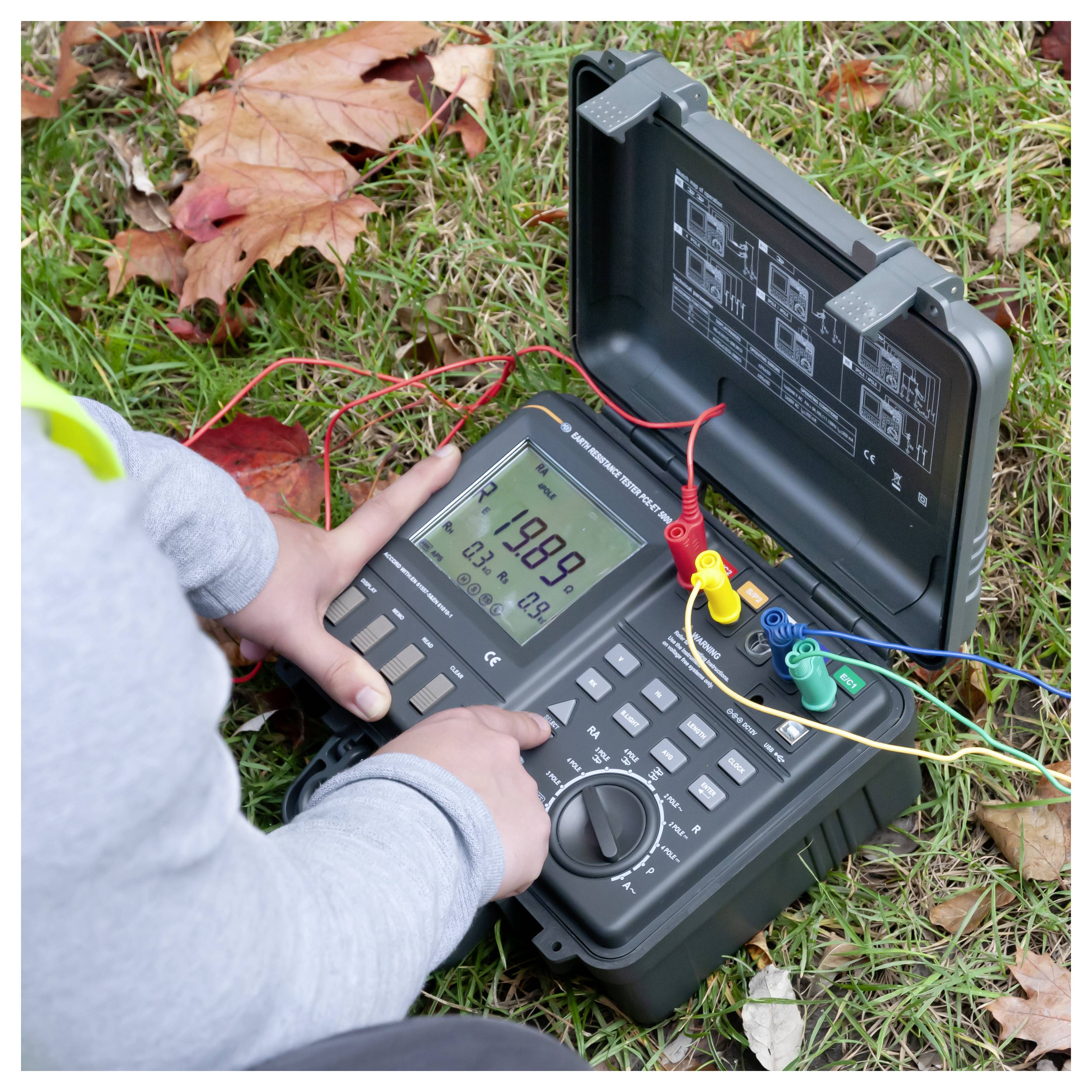

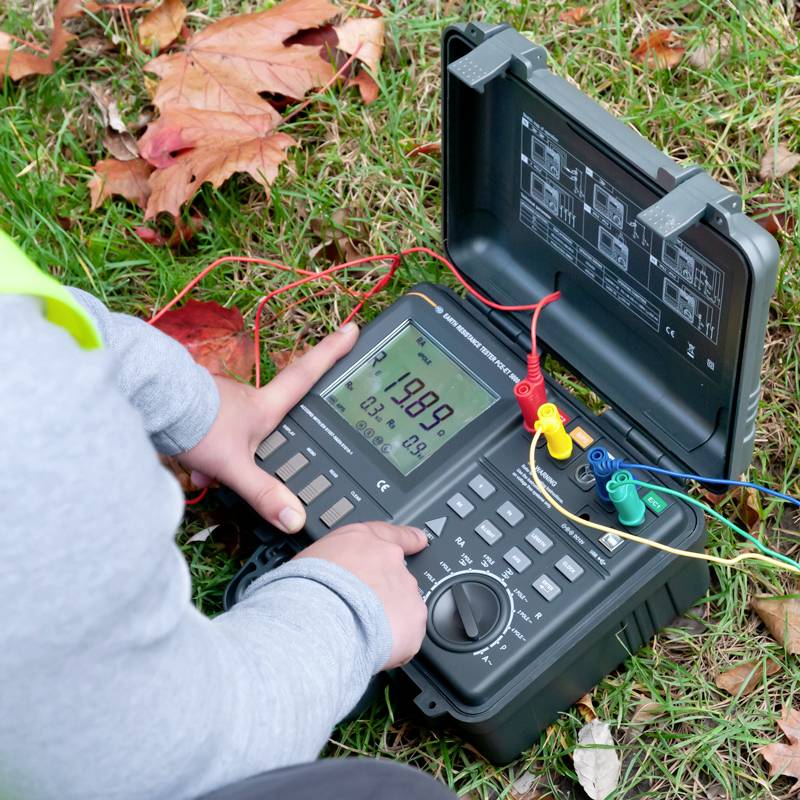

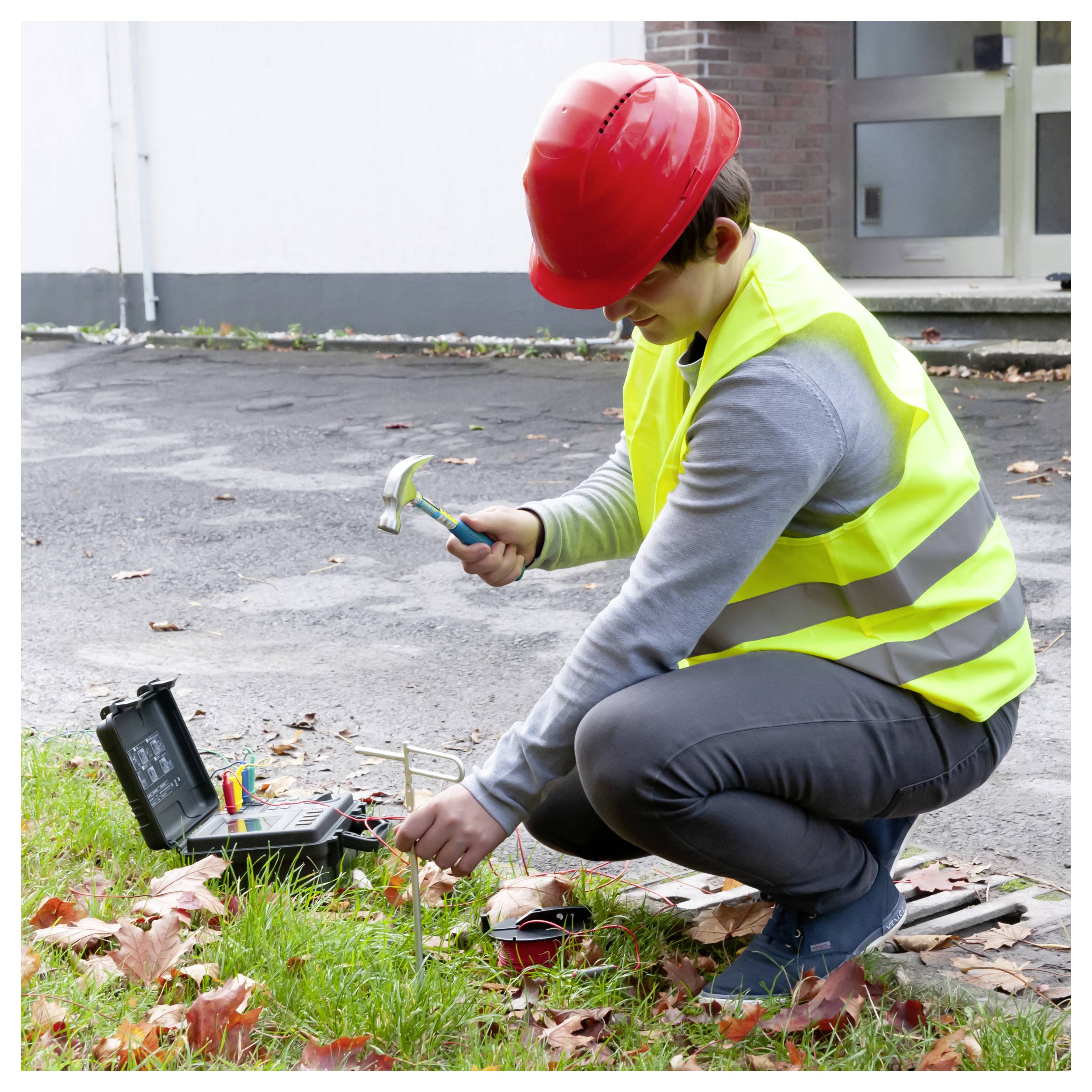

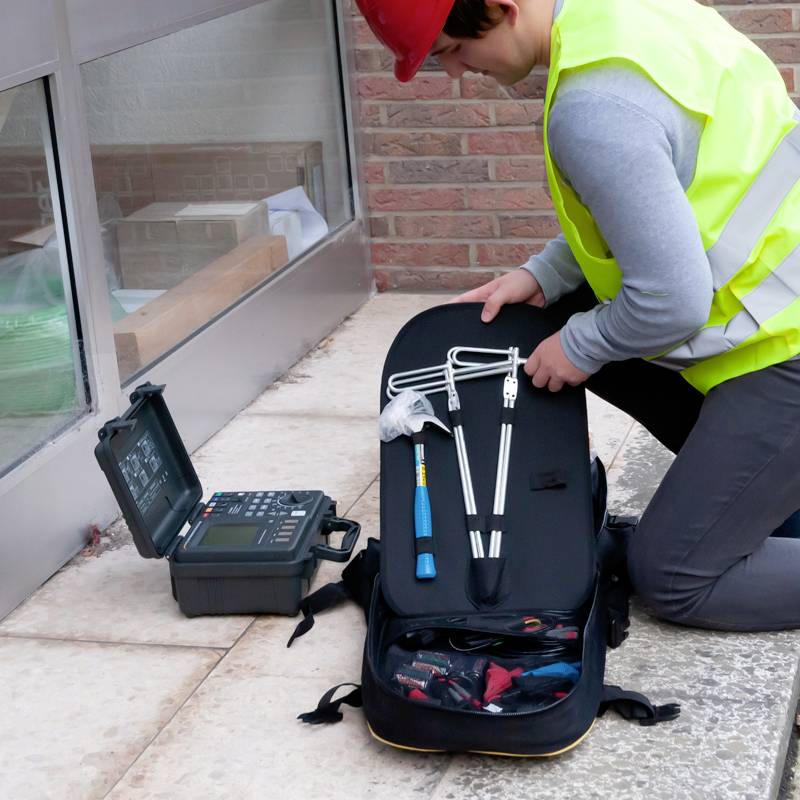

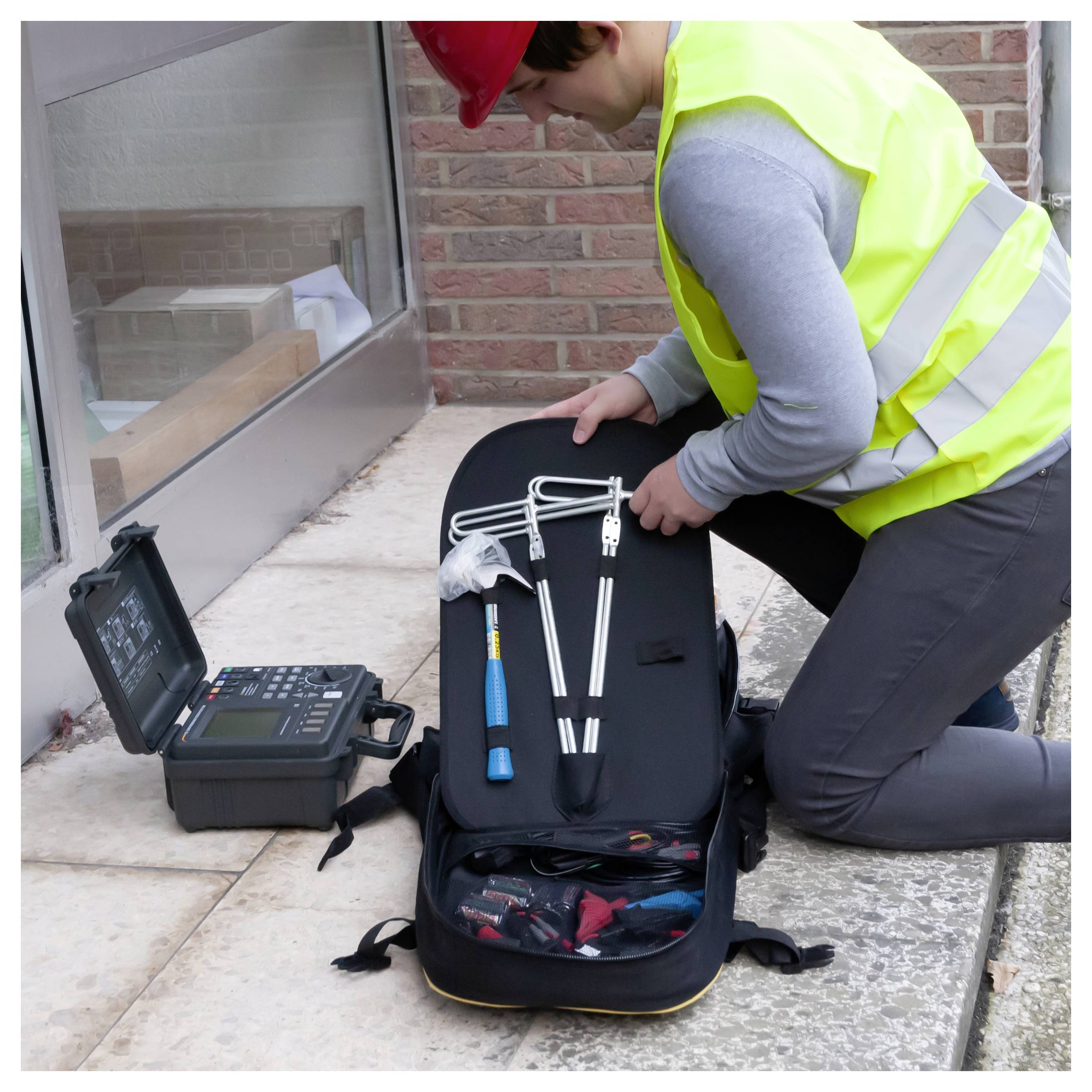

Jordningsmätare med minne / mobil användning tack vare batteri möjlig / resistansmätning / skyddsledarkontroll / visuell anslutningshjälp / blixtavledarkontroll / bakgrundsbelysning kontroll av störande spänningar, frekvenser och flöden från jordmätaren är en mångsidigt användbar motståndsmätare. Med denna jordmätare kan olika resistansmätningar genomföras. På så sätt kan en normal resistansmätning genomföras med en 2- eller 4-polig användning med jordmätaren. Det är också möjligt att med jordningsmätaren fastställa motståndet för jordklodet. För mätning av jordresistans medföljer motsvarande jordspett i jordmätaren. Dessa jordspett kan lätt förbindas med den medföljande separata 20 meter kabeln med jordmätaren. En ytterligare viktig mätfunktion är mätning av resistans på till exempel åskledare. Denna mätning används för kontroll av blixtavledare till exempel skolor eller universitetsbyggnader och är elementärt viktigt för att leda av ett eventuellt blixtnedslag i marken. Med denna jordningsmätare kan man på så sätt fastställa om åskledaren är ordentligt ansluten till marken och om den har rätt resistansvärde, för att leda en blixt i marken. För att garantera en korrekt mätning har jordningsmätaren en mätanslutningsidentifiering. När operatören har ställt in jordningsmätaren på önskad mätfunktion, tänds anslutningarna som ska användas. Om en felaktig anslutning har valts av operatören signalerar jordningsmätaren både akustiskt och visuellt för operatören. Samtidigt vägras mätningen av jordmätaren tills mätutrustningen är korrekt ansluten. Därmed begränsas felaktiga mätningar massivt tack vare den intelligenta jordmätaren. Jordningsmätaren har även ett minne. På så sätt kan du efter en mätning överföra och utvärdera mätdata från jordningsmätaren till en dator.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen

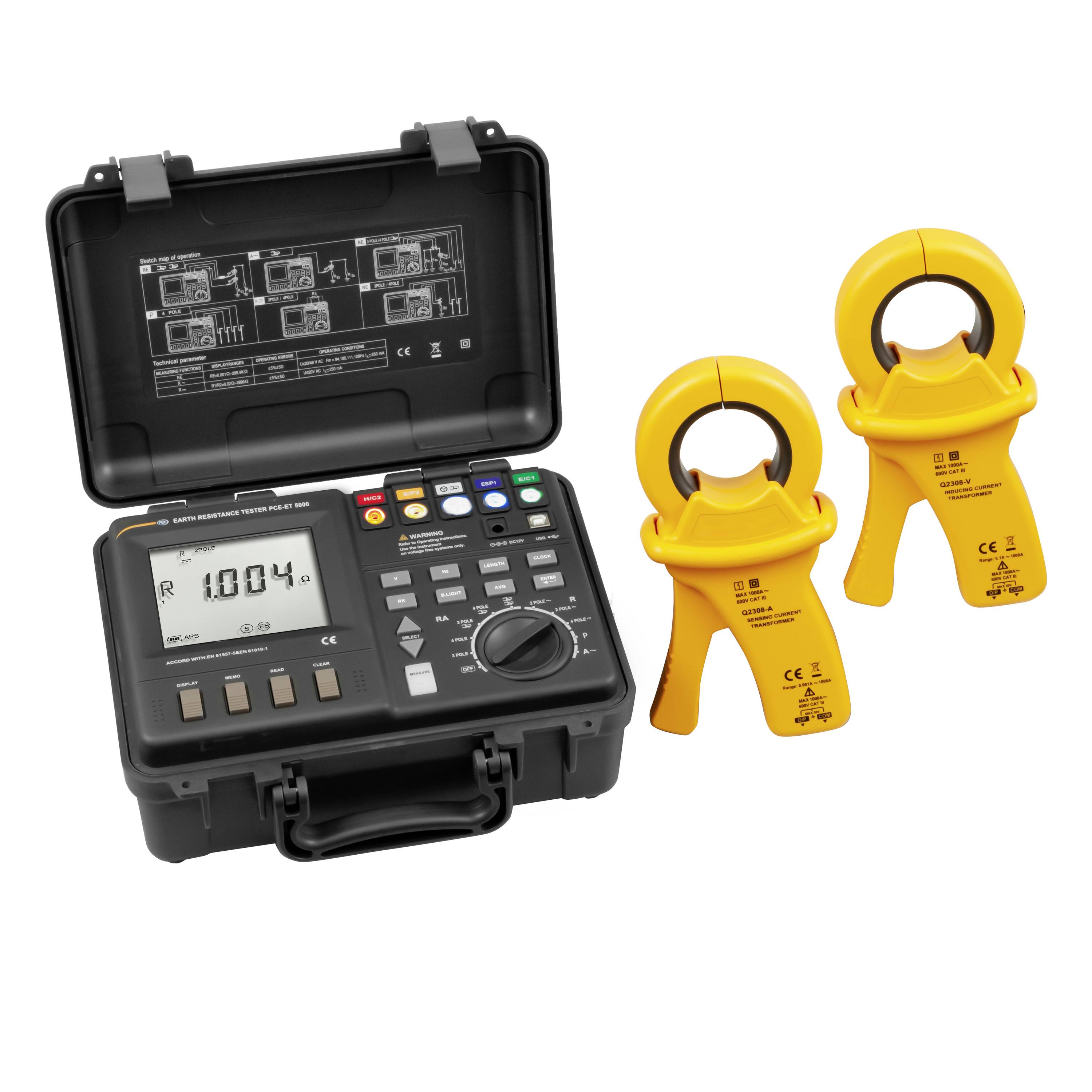

- 1 x jordningsmätare PCE-ET 5000
- 4 x krokodilklämmor
- 1 x nätenhet
- 1 x USB-kabel
- 4 st testkablar
- 1 x spänningsklämkabel
- 1 x strömklämmekabel
- 6 x 1,5 V C-batterier
- 2 x strömtänger
- 1 x uppladdningsbart ni-MH-batteri
- 4 x stickprov
- 1 x bruksanvisning
