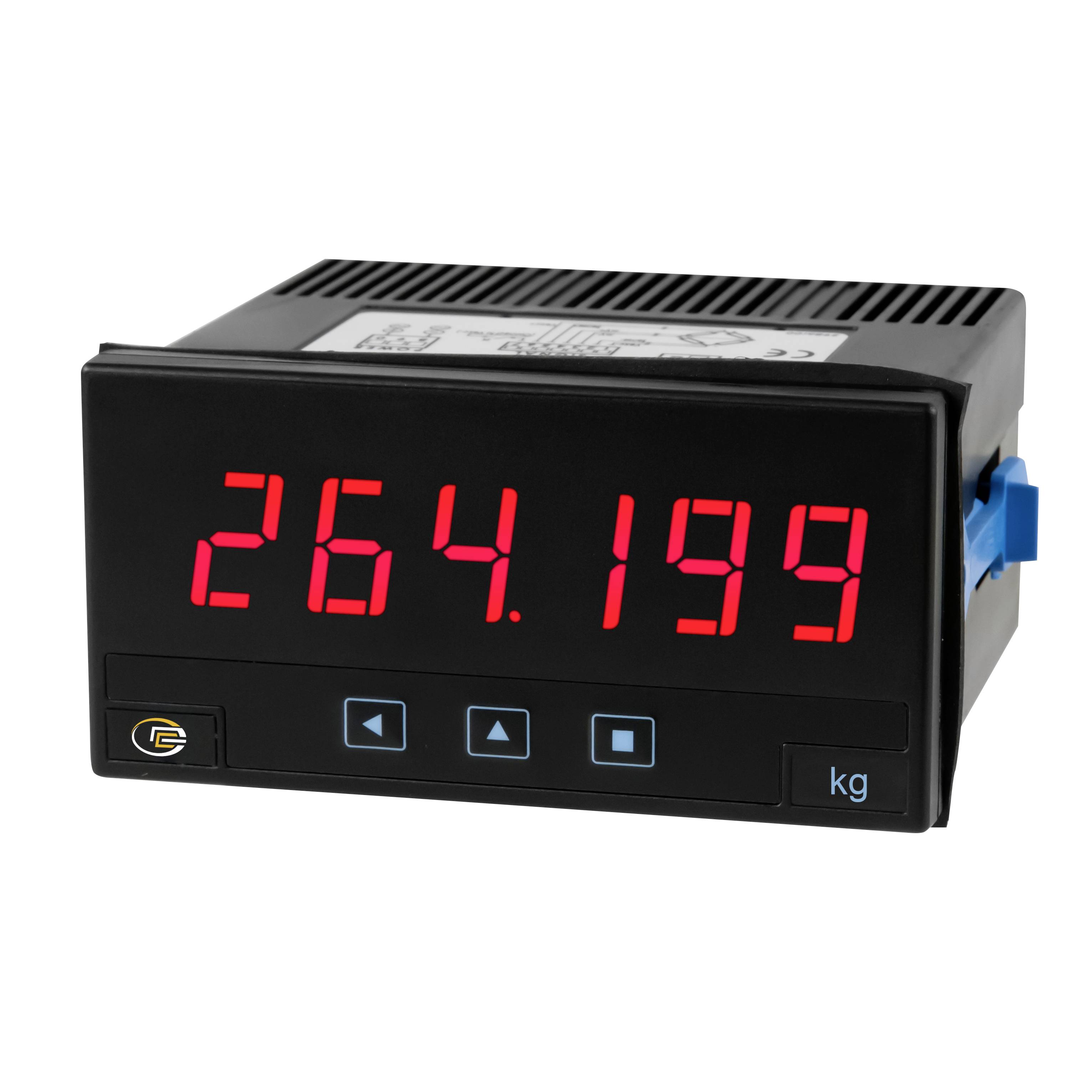

PCE Instruments PCE-DPD-F2 Digital display
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
2 Styck
Antal
Toal (4 590,00 kr / stycken)
4 590,00 kr
inkl. moms
Fri frakt
Endast 2 Styck kvar på lager
Tekniska specifikationer
- Signalingångsområde Noggrannhet vid 25 °C. Känslighet i mV/V vid 5 V. Känslighet i mV/V vid 10 V. 0 till 100 mV DC ± 0,05 % av MB 20 mV/V. 10 mV/V. 0 till 30 mV DC ± 0,05 % av MB 6 mV/V. 3 mV/V. 0 till 20 mV DC ± 0,05 % av MB 4 mV/V. 2 mV/V. 0 till 15 mV DC ± 0,05 % av MB 3 mV/V. 1,5 mV/V. 0 till 10 mV DC ± 0,05 % av MB. 2 mV/V. 1 mV/V. 0 till 5 mV/DC ± 0,05 % av MB. 1 mV/V. 0,5 mV/V. Maximal ingångsspänning 30 V i alla mätområden Försörjningspänning mätceller 5 V eller 10 V. Maximal laddningsström: 140 mA Maximalt antal mätceller (vid 350 ohm mätceller annars max. 140 mA) 5 V försörjning: 1 8 mätceller 10 V försörjning: 1 4 mätceller Display 6-ställig 7-segments LED-display Enheter (kan användas av användaren) g, kg, t, pc, mg, Lb, N, KN Färg: Röd Sifferstorlek 14 mm Visningsområde -199999 ... 999999 Decimalpunkt kan ställas in efter varje siffra som visas Display som visar under- och överfyllningsvärden blinkar Mäthastighet (inställbar) / responstid 16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17 ms Uppdateringsfrekvens visning 16 Hz Elektriska anslutningar Skruvförbindelser 1 ... 2,5 mm² Spänningsförsörjning 11... 60 V DC/24/48 V AC Effektförbrukning max. 1 W utan utgångskort Max. 4 W med utgångskort Kapslingsklass fram: IP65 Urtag i instrumenttavlan Storlek urtag i instrumenttavlan 92 x 44 mm Mått 96 x 48 x 91 mm Vikt ca 150 g Drifttemperatur 0... 50 °C Lagringstemperatur -20 ... 70 °C Uppvärmningstid ca 15 minuter
- Typ av produkt
Digital display
- Messbereich (min.)
0 V
- Typ
PCE-DPD-F2
- Messbereich (max.)
30 V
- Bild - Displayteknik
LED
- Display (Beräkningar)
999999
- Mått.
(L x B x H) 91 x 96 x 48 mm
- Vikt
150 g
- Displaybelysning
röd
- Monteringsdjup
91 mm
- Tillverkarfärg
Röd
- Bredd
96 mm
- Höjd
48 mm
- Längd
91 mm
- Gränssnitt
Skruvklämma
- Sifferhöjd
14 mm
(ej certifierad kalibrering)
Dokument & nedladdningar
Datablad
Datablad 2452776 PCE Instruments PCE-DPD-F2 Digital display
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2452776 PCE Instruments PCE-DPD-F2 Digital display
Beskrivning
Kraftdisplay PCE-DPD-F2 för töjningsmätremsor med mV/V / modulära utgångskort / 6-siffrig LED-display / 230 V resp. 24 V spänningsförsörjning den monteringsindikeringen används för att visa den kraft och vikt som motorsensorer och vågceller med töjningsmätremsor används. Utgångssignalen på mätcellen spelar ingen roll, eftersom DMS-displayen gör det möjligt att visa rätt vikt i mV/V med hjälp av den inställda känsligheten. DMS-displayen visar de uppmätta värdena på en 6-siffrig LED-display. Detta intervall skulle teoretiskt sett kunna vara mellan -199999 999999 ligger. Beroende på önskad och inställd skalning kan en motsvarande enhetsklistermärke anbringas på installationsdisplayen. DMS-displayen kan direkt förse den anslutna mätcellen med trådtöjningsmätremsor med spänning. Försörjningsspänningen kan väljas mellan 5 V och 10 V. Beroende på vald spänning kan upp till 8 resp. 4 kraft- eller vågceller anslutas till DMS-digitala visare. Som specialitet utmärker denna digital display för mV/V det modulära utgångskonceptet. Det finns här olika, utbytbara utgångskort beroende på användning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- 1 x display PCE-DPD-F2
- 1 x anslutningsklämmor för spänningsförsörjning
- 1 x anslutningsklämmor för DMS
- 1 x enhetsetiketter
- 1 x bruksanvisning
