PCE Instruments PCE-BTM 2000L Kraftmätare 10 - 900 N (ej certifierad kalibrering)

Drivremmarna är oumbärliga inom industrin och maskinindustrin. Drivremens maximala livslängd beror på den optimala remspänningen. Vid bandskador kan betydande kostnader uppstå vid bortfall av en motor. För att förhindra motor- och remskador är en regelbunden kontroll av remspänningen därför oumbärlig. Snabb och tillförlitlig kan remspänningen hos drivremmar mätas med den digitala remspänningsmätaren. Förspänningsmätaren används för särskilt effektiv kontroll av remsystem genom frekvensmätning.

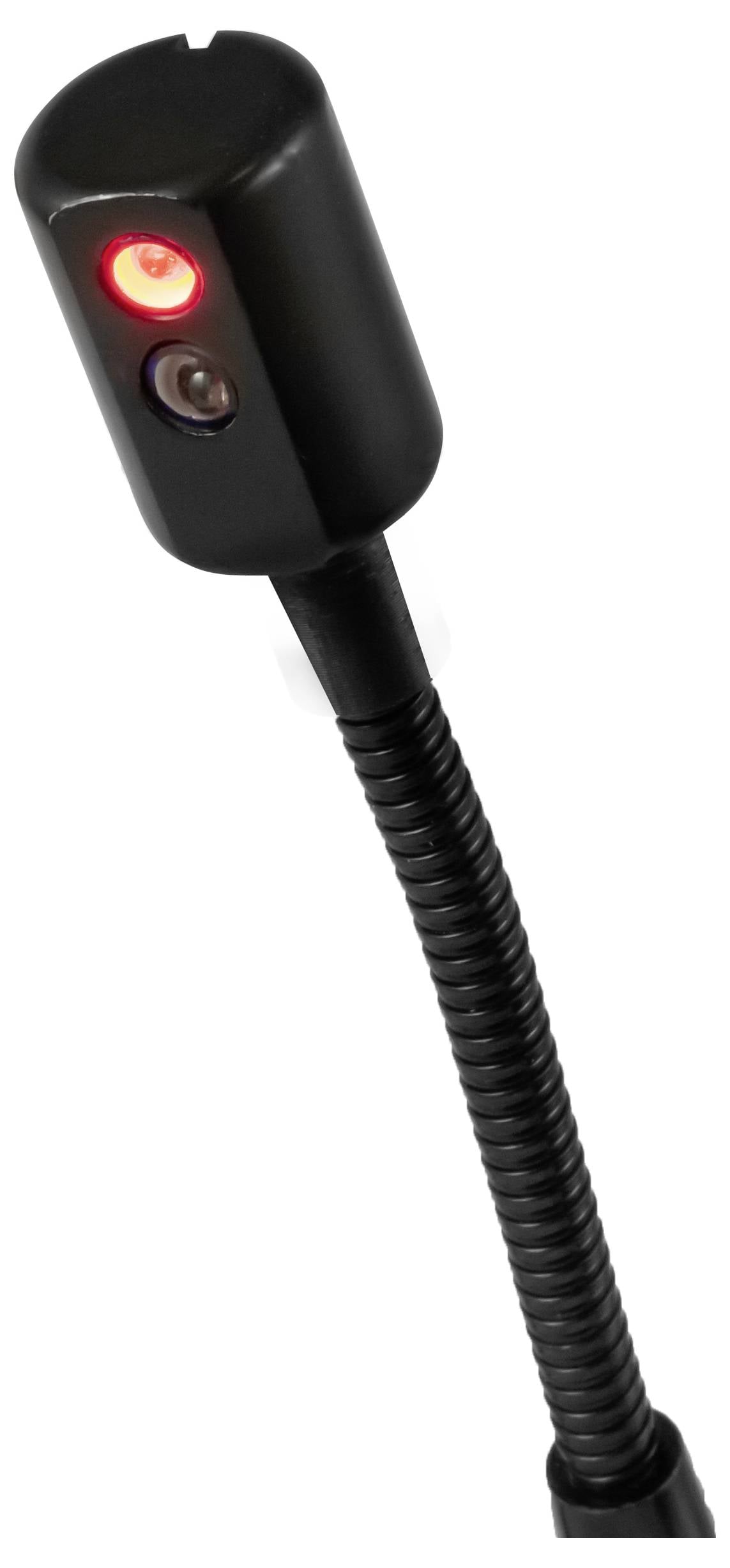

Remspänningsmätaren är ett optiskt mätande väntverktyg för bestämning av remspänningen. Denna förspänningsmätinstrument består av en visningsenhet och ett sensorhuvud. Remspänningsmätarens sensorhuvud är fäst på en svanhals. Tack vare den rörliga svanhalsen kan sensorns huvud på remspänningsmätaren placeras flexibelt och drivremsspänningen hos drivremmar kan mätas även på svårtillgängliga ställen.
Remspänningsmätaren mäter trumkraften och frekvensen av remmen i stillastående läge. En liten impuls på remmen räcker för att sätta den i svängning. Remspänningsmätaren registrerar tack vare sensorn den genererade egenfrekvensen av remmen och visualiserar den på den stora, belysta displayen. Från remfrekvensen och den valfritt angivna remlängden och remmassan kan förspänningsmätaren direkt beräkna remmens spännkraft. Med remspänningsmätaren kan användaren bestämma remspänningen i det styrda systemet av remskivor och vidta omedelbara åtgärder för att ställa in spänningen till börvärdet. Mätning av remspänningen kräver hög precision, förspänningsmätaren genomför den snabbt och tillförlitligt.

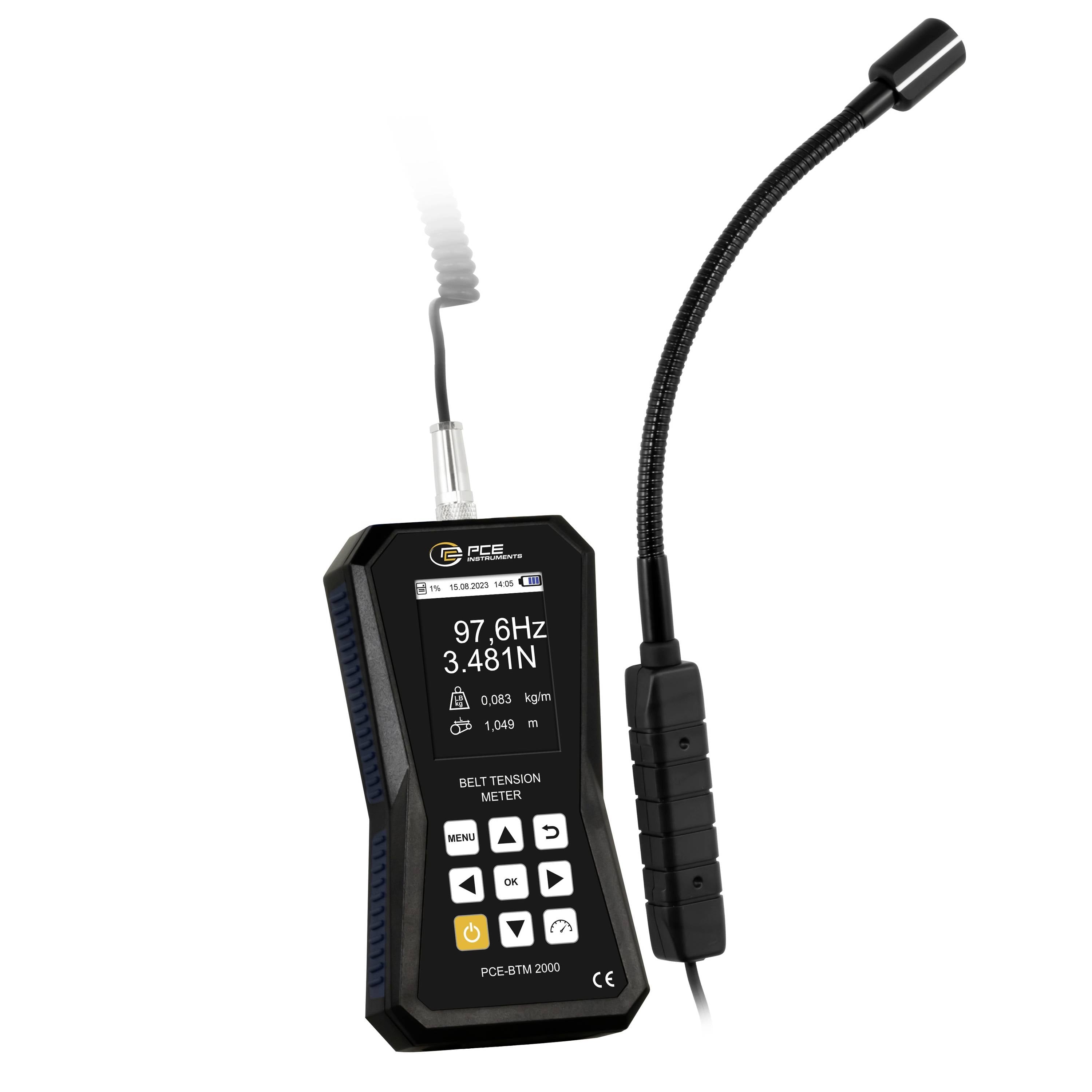

Användaren kan vid användning av remspänningsmätaren välja mellan två måttenheter: N (SI-enhet) och pound-Force (US-enhet). Displayen på remspänningsmätaren visar mätvärdet som remfrekvens i Hz. Vid inmatning av remmassan och -längd visar förspänningsmätaren dessutom trumkraften i Newton. Den intuitiva grafikmenyn visas på den kontrastrika displayen på remspänningsmätaren på sex valbara språk. För ytterligare analys och kvalitetssäkring är remspänningsmätaren utrustad med ett minne. I minnet på remspänningsmätaren kan upp till 750 dataposter sparas i 15 detektorer á 50 mätvärden. På så sätt försvinner inte data efter en mätning i realtid och kan sparas för kommande mätningar i remspänningsmätaren.

ANVÄNDNINGSOMRÅDEN FÖR REMSPÄNNINGSMÄTARE
Användningsområdet från remspänningsmätaren är stort. Man kan kontrollera t.ex. stora motoraxelkombinationer, tillförselsystem, lyftdon, hissar, bilindustrin eller jordbruksmaskiner.
Mätning av remspänningen är nödvändig när maskiner och anläggningar ska underhållas optimalt. Med remspänningsmätaren från PCE Instruments kan du identifiera både remspänningar från kamrem och kilremmar. Remspänningen är en viktig parameter vid installation, installation, underhåll och reparation av enorma installationer. Därför bör remspänningen regelbundet kontrolleras och vid behov anpassas över hela drifttiden med den kompakta remspänningsmätaren. Endast genom att använda verktyget för förspänning kan en maximal livslängd för alla maskinkomponenter garanteras. Både en för hög och en för låg remspänning kan orsaka skador. Genom en regelbunden kontroll kan uppföljningskostnaderna avsevärt minskas genom oplanerade stillställningar, orsakade av lagerskador eller defekta remmar. Användningen av en remspänningsmätare är därför lämplig för användning inom motorteknik, industriell produktion, vid stegmotorer, i verktyg- och maskinbyggnad eller inom underhåll och reparation. För att säkerställa en lång livslängd och hög prestanda för utrustning, maskiner och anläggningar är det viktigt att regelbundet mäta remspänningen hos drivremmar.

Förutom trumspännmätaren har Instruments även svanhalssensor- BTM 2000 SHL. För att nå svårtillgängliga mätställen i inbyggda anläggningar har sensorn en lång svanhals och en spiralkabel.

Ersättningssensorn med kort svanhals PCE-BTM 2000 SHS kan enkelt skruvas fast på mätaren PCE-BTM 2000. Tack vare den flexibla sensorhalsen är även svårtillgängliga mätställen tillgängliga.


REM FÖRSPÄNNINGSKRAFT/FÖRSPÄNNING?
Eftersom flera krafter verkar på ett jätte kommer de viktigaste krafterna i de stora jättarna att utses nedan för att förstå betydelsen av den övergripande kraften. Remmen kombinerar en drivskiva med en utgångsskiva. Drivenheten drivs av en motor som genererar ett vridmoment och överför detta till drivskivan. Remmarna leder detta vridmoment vidare till flytskivan i form av en periferikraft. Följande krafter är viktiga i detta sammanhang.

Periferikraft: Periferikraften motsvarar den användbara kraft som ska överföras från remmen. Omfångningskraften beror på den påförda motoreffekten och därmed på vridmomentet, motorvarvtalet och remskivans diameter. För att uppnå jämvikt i maktbalansen leder den gemensamma styrkan till att olika krafter utbildas i jätten. Skillnaden mellan krafterna mellan lastspektrat och spektrat i obelastat område motsvarar den periferikraft som överförs till drivremmarna.

Friktionskraften: Friktionskraften skall på drivskivan säkerställa att motorns vridmoment överförs till utgångsskivan via remmarna. Vid utgångsskivan uppstår ett användbart vridmoment som motsvarar produkten av dess periferikraft och halva diameter på utgångsskivan.

Centrifugalkraft. Centrifugalkraften ökar vid stigande varvtal och ser till att remmen expanderar och därmed förlorar i fäste. Centrifugalkraften motverkar i detta fall vidhäftningskraft.

Förspänningskraft: Förspänningen är olika under dynamiska förhållanden i lastspektrat och spektrum. Vid statisk status är förspänningen i båda trumarna identisk. Förspänningen ska i statiskt läge ställas in med hjälp av förspänningsmätinstrument så att det under dynamiska förhållanden finns tillräckligt med fäste på remskivorna för att säkerställa kraftöverföringen från remmarna till skivan, samtidigt som hänsyn tas till centrifugalkraften som verkar på remmarna när den är i drift. Förspänningen får dock inte ställas in för högt, eftersom det annars kan uppstå bandskador och/eller lagerskador under belastning. Rätt förspänning är specifik för varje rem och program. I de flesta fall använder remtillverkarna förspänning i form av krafter eller frekvenser. Med en förspänningsmätare kan den nödvändiga förspänningen bestämmas exakt efter installation och innan driftsättning av en enorm.
