PCE Instruments PCE-BPD-U-46D Digital panelmätare
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (10 190,00 kr / stycken)
10 190,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Mätinstrument
- Display med metallhölje Vägg- och kopplingsskåpmontering IP65Ljusstark röd LED-indikering individuellt programmerbaraSifferhöjd från upp till 100 mmOlika utgångssignalerLäsbar display på stora avstånd
Tekniska specifikationer
- Konvertera funktionen analog signal till ett användbart värdeIngångssignal 4... 20 mA, ±20 mA DC, 0... 10 V DC ±10 V DCMaximal ingångssignal 100 mA eller 100 V DCIngångsimpedans (strömmätning) 11 ΩIngångsimpedans (spänningsmätning) 932 kΩAntal siffror 4Sifferstorlek 60 mmMaximalt läsavstånd 25 m.Noggrannhet 0,05 % v. MB.Mätfrekvens: 15 HzResponstid vid värdeändring från 0 till 99 % av signalen 120 msVisningsområde: -1999 ... 9999Antal utgångar 2Effektförbrukning 3 W (utan tillbehör) Effektförbrukning 5 W (med tillbehör)Sensor-spänningsförsörjning 20, 15, 10, 5 V DCNoggrannhet sensorspänningsförsörjning ±5 %Maximal ström sensormatning 35 mA (med kortslutningsskydd)Spänningsförsörjning 11... 36 V DCVikt: 2200 gÖvriga specifikationerKabelarea för in- och utgångssignal
- Typ av produkt
Digital panelmätare
- Mätfunktioner
Ström
- Messbereich (min.)
4 mA
- Typ
PCE-BPD-U-46D
- Messbereich (max.)
100 mA
- Bild - Displayteknik
LED
IP65
- Display (Beräkningar)
999999
- Driftspänning
265 V/AC

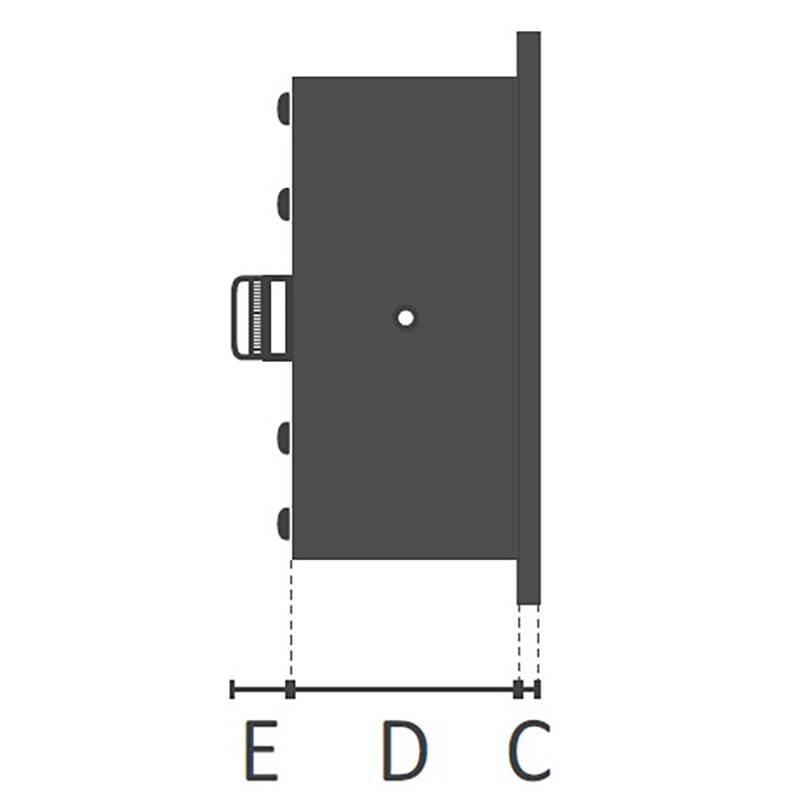

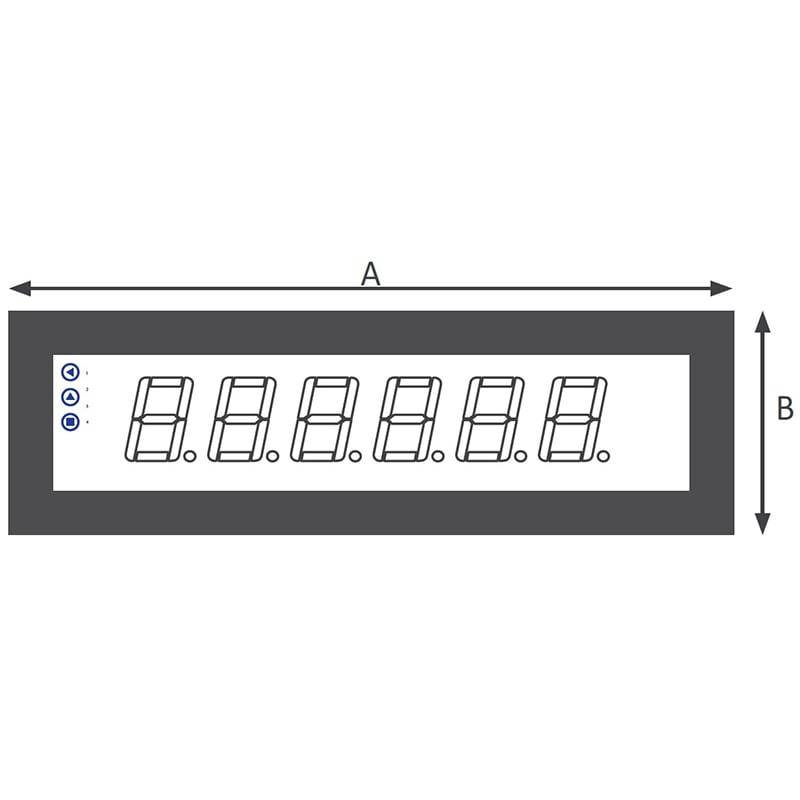

- Mått.
(L x B x H) 542 x 55 x 166 mm
- Vikt
3500 g
- Driftspänning max.
265 V/AC
- Driftspänning (min.)
85 V/AC
- Displaybelysning
röd
- Egenskaper
Visar flera värden
- Bredd
55 mm
- Höjd
166 mm
- Längd
542 mm
- Sifferhöjd
100 mm
(ej certifierad kalibrering)
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2813564 PCE Instruments PCE-BPD-U-46D Digital panelmätare
Beskrivning
Displayen är utformad så att de visade mätvärdena kan avläsas från ett stort avstånd. Med en sifferhöjd på 60 mm eller 100 mm är avläsningsmaterialet 25 m eller 50 m. De röda lysdioderna på displayen gör det möjligt att läsa av mätvärden även i mycket heller ljusa omgivningar. Höljet på skärmen består av metall och är stänkvattenskyddat med IP65. Därmed kan displayen användas under tuffa förhållanden. Som ingångssignal finns många olika varianter vid visning. Bland annat stöder displayen 4 … 20 mA och impulser. Displayen konfigureras direkt via knappsatsen. Som tillval finns utgångsgränssnitt tillgängliga vid visningen. Därmed är det möjligt att med hjälp av visning av processignaler och impulser slå av när till exempel ett gränsvärde uppnåtts. För optimal inställning vid väggmontering kan skärmen riktas vertikalt. Förutom väggmontering kan displayen monteras på ett kopplingsskåp. Med isoleringen på höljet på displayen garanteras att ingen vatteninträngande sker i kopplingsskåpet.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Display med metallhölje Vägg- och kopplingsskåpmontering IP65Ljusstark röd LED-indikering individuellt programmerbaraSifferhöjd från upp till 100 mmOlika utgångssignalerLäsbar display på stora avstånd
Ingår i leveransen
- 1 x display PCE-BPD-U-46D1 x bruksanvisning
