Name: PCE Instruments PCE-3500-ICA Hårdhetsmätare Kalibrerad (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB
Brand: PCE Instruments
SKU: 3812417
Availability: BackOrder

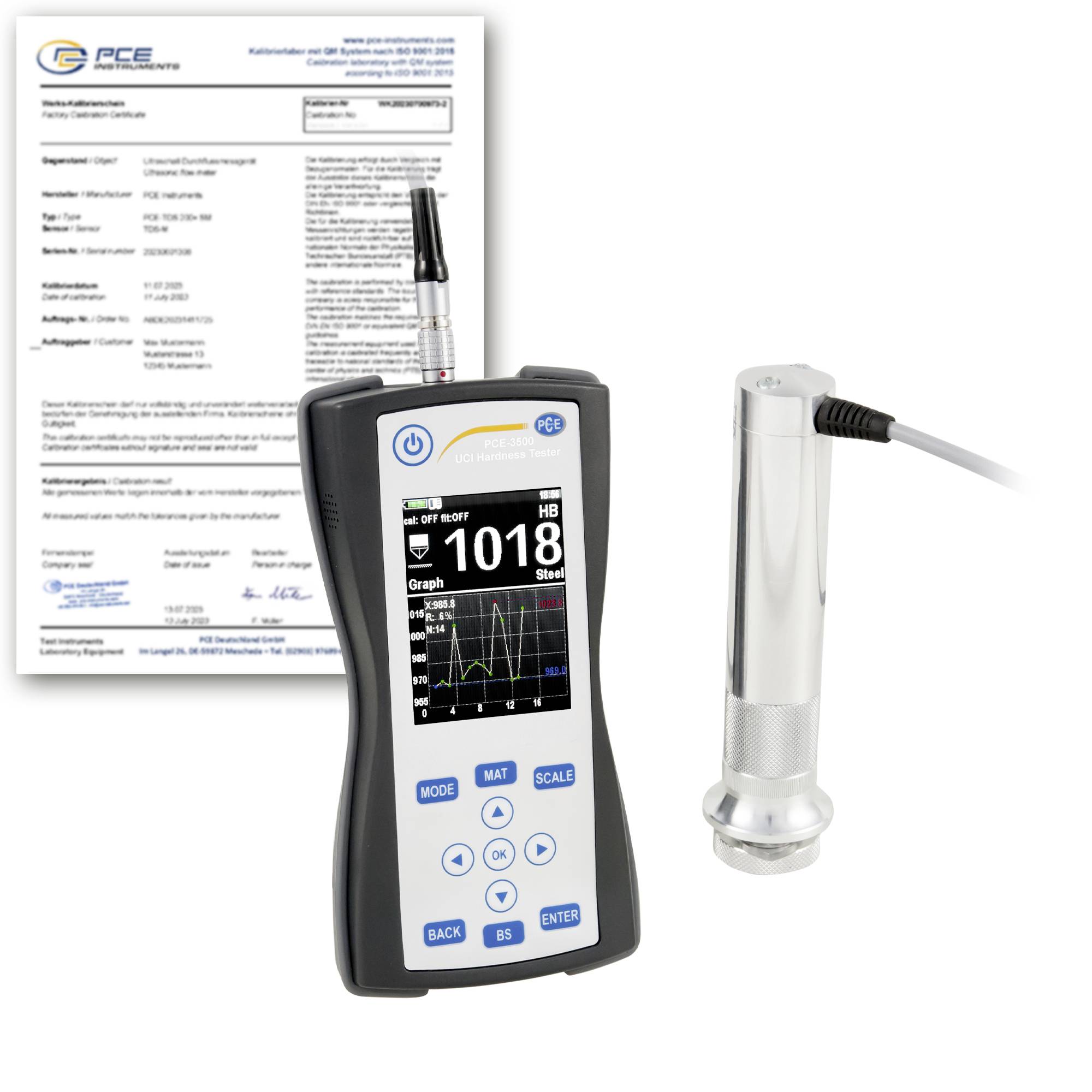

Bärbar hårdhetsmätare med sond som visar en avläsning på 1018 och graf, tillsammans med ett kalibreringscertifikat och en testsensor.

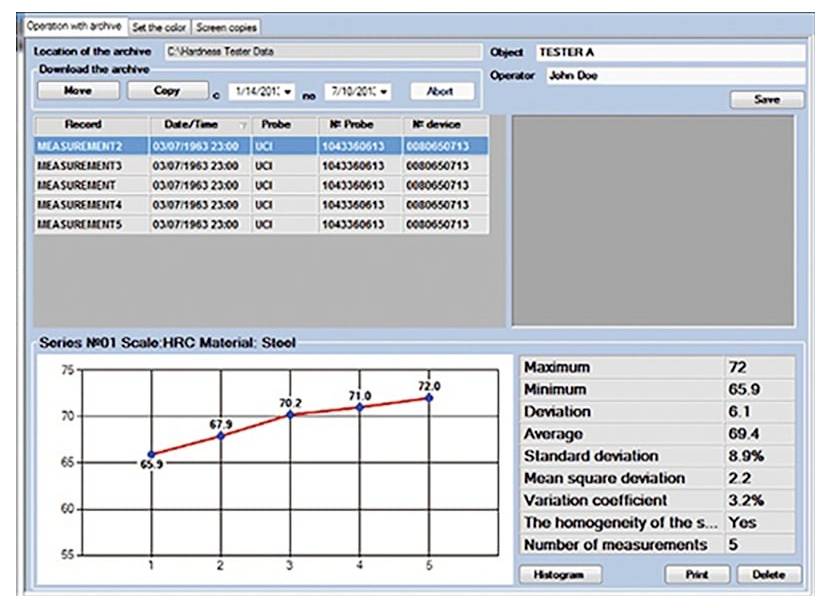

Datanalysöversikt som visar mätningslista, linjediagram över HRC-stålvärden som stiger från cirka 65,9 till 72,0, och statistik inklusive maximum 72 och medelvärde 69,4.

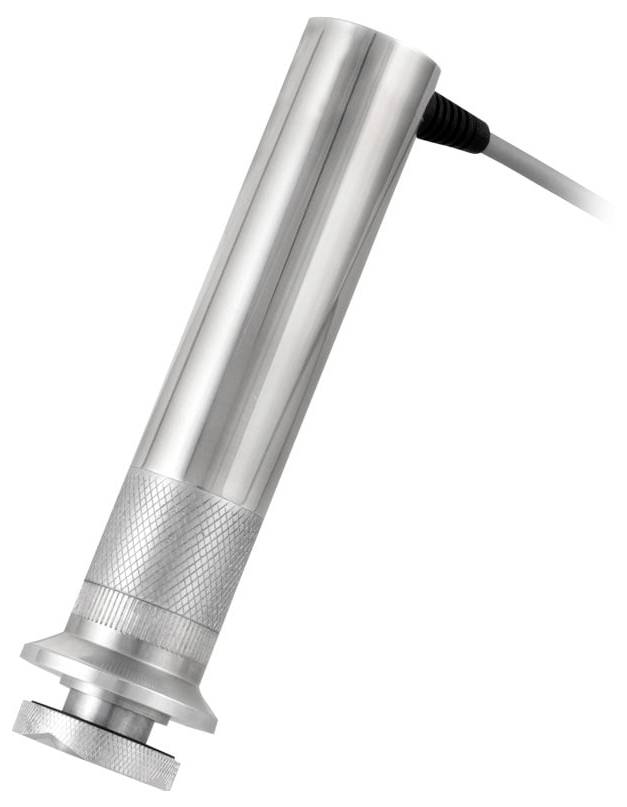

Rostfritt stål handhållet industriverktyg med en kabel ansluten, visad på vit bakgrund.

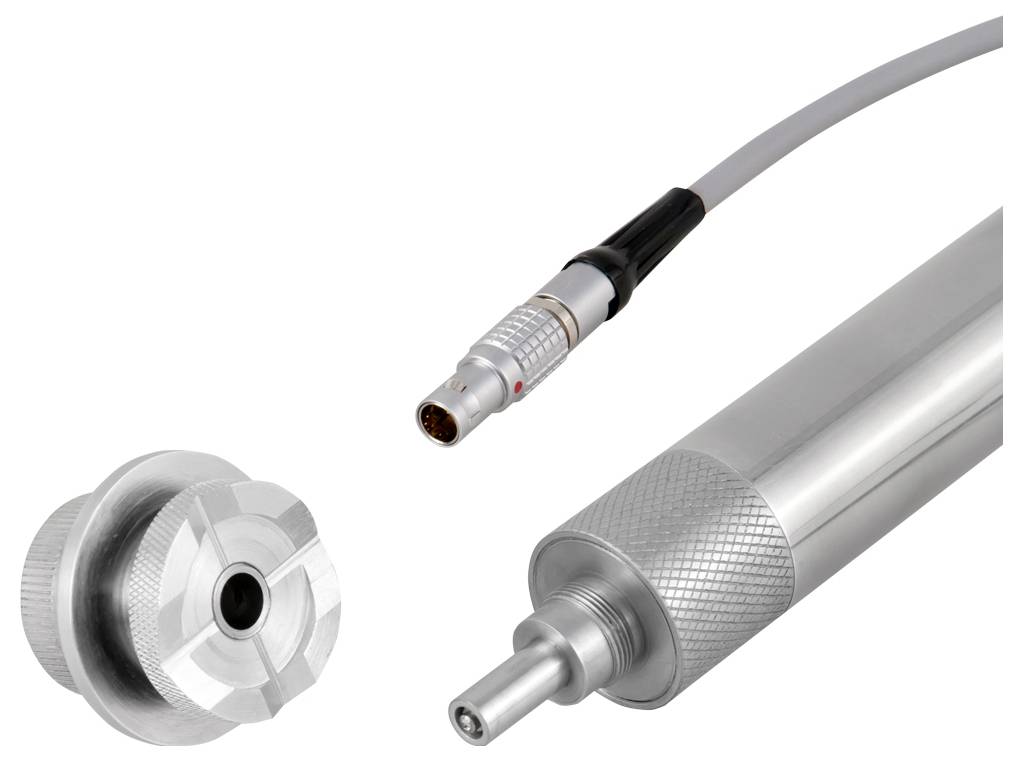

Närbild av en koaxialkabel och metallisk cirkulär kontakt, som visar pluggspetsen och motsvarande uttag på en vit bakgrund.

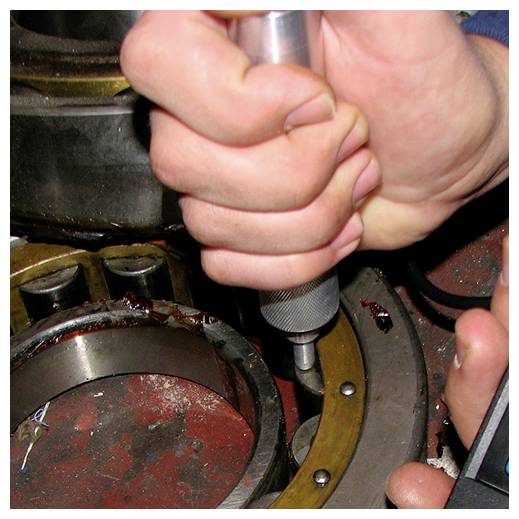

Närbild av händer som använder en skruvmejsel eller verktyg för att justera en mekanisk del inuti en motor eller maskin.

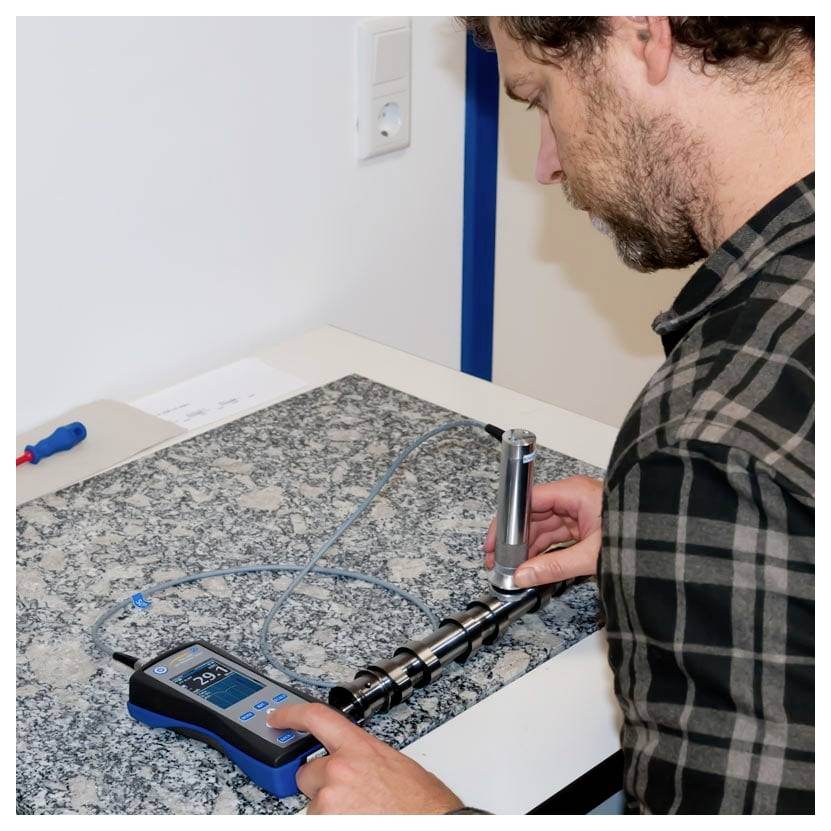

Tekniker kalibrerar en handhållen mätanordning som är ansluten via kabel till en mätare på en arbetsbänk, och använder den inomhus.

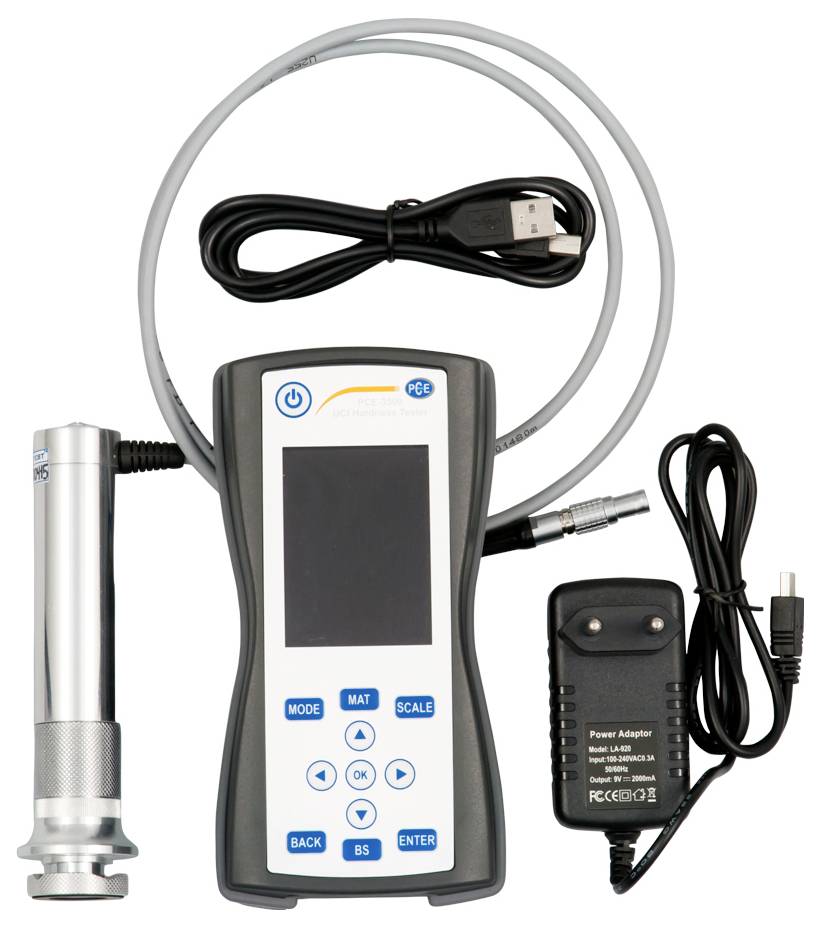

Handhållen digital testanordning med prob, USB-kabel och strömadapter på vit bakgrund.

1/7

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 20 jan. 2027

Antal

Styck

Toal (62 090,00 kr / stycken)

62 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

PCE Instruments ultraljudhetsmätapparat PCE-3500-ICA

Mätning med hjälp av intermodala lastenheter
Provning av HRC, HRB, HV, HB, MPa
Mätriktning 360 °
Stor LCD-färgdisplay
Med minnesfunktion via SD-kort
Olika provningssonder kan fästas på ett adaperbart sätt
Förkalibrerad materialkarakteristik
Utvärdering med programvara möjlig
Inkl. ISO-kalibreringscertifikat

Viktig information!

Tekniska specifikationer

Hårdhet
Mätområde 230... 940 HV
Upplösning 1 HV
Noggrannhet ,±3 % HV
Hårdhet
Mätområde 20... 70 HRC
Upplösning 0,1 HRC
Noggrannhet ±1,5 HRC
Hårdhet
Mätområde 90... 650 HB
Upplösning 1 HB
Noggrannhet ±3 % HB
Allmänna tekniska uppgifter
Mätfunktioner MIN, MAX, genomsnittsvärde
Mätfunktioner (ytterligare information) enstaka mätning, antal mätningar, medelvärdesbildning, standardavvikelse, variationskoefficient. histogram, smart Mode (filtrerar bort extremvärden)
Mätprincip Ultrasonic-Contact-impedance-förfarande
Display typ LCD grafikdisplay med belysning
Skärmstorlek 2,8 tum
Lagringsmedium: SD-kort
Lagringskapacitet 2 GB
Gränssnitt SD-kort, mini-USB
Standard(er) ASTM A1038
Mätyta minimum 1 mm
Mätyta Tilläggsinformation minsta materialtjocklek: 1 mm (endast UCI sond)
Material stål, gjutjärn, rostfritt stål, aluminium, brons
Kameraupplösning 320 x 240,640 x 480
Drifttid 10 h.
Automatisk avstängning från ... till 1... 30 min
Mätvinkel: 360 °
Slagenhet typ D.
Härdningskalen HRC, HB, HV, HRB, MPa
Provkropp 136° Vickers Diamant
Draghållfasthet 370... 1740 MPa
Menyspråk engelska (US), ryska, engelska (GB), franska, portugisiska, polska, ukrainska
Skyddsklass (enhet) IP54
Primär spänningsförsörjning 100... 240 V AC | 50/60 Hz,sekundär: 5 V DC/2 A.
Kontakttyp eurokontakt
Batteri/batteri 3 x 1,2 V AA - batteri, nickel-metallhydrid-batteri
Kapacitet 2600 mAh
Driftsförhållanden: -20 40 °C , 30... 80 % r. F.
Lagringsförhållanden -20 40 °C , 30... 80 % r. F.
Mått ( L x B x H) 168 x 85 x 40 mm
Vikt 223 g

Typ av produkt: Hårdhetsmätare

Mätområde: 230 - 940 HV, 20 - 70 HRC, 650 HB

Visningstyp: LCD

Mått.: (L x B x H) 168 x 85 x 40 mm

Vikt: 223 g

Driftspänning: 3.6 V

Innehåll: 1 st

Mätmetod: UCI

Bredd: 85 mm

Höjd: 40 mm

Längd: 168 mm

Gränssnitt: SD-Kort
Mini-USB

: ISO

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3812417 PCE Instruments PCE-3500-ICA Hårdhetsmätare Kalibrerad (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3812417 PCE Instruments PCE-3500-ICA Hårdhetsmätare Kalibrerad (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB

Beskrivning

Ultraljud-hårdhetsmätapparat används för oförstörande hårdhetsmätning av metalliska komponenter. Ultraljudshårdhetstestenheten arbetar enligt ultrasonic-Contact-impedansmetod. Med UCI-metoden stimuleras en Vickers-diamant på testsonden med egenresonans. Genom att trycka på provsonden dämpas svängningsfrekvensen beroende på ytans hårdhet och beroende på mätytans E-modul och kontaktytan. Den resulterande frekvensförskjutningen kan med beaktande av en materialkurva bestämmas ytans hårdhet.

Hårdhetsprövaren med ultraljud arbetar oförstörande. Det uppstår ett mikroskopiskt litet intryck på ytan, ögat syns normalt inte. På grund av den låga inträngningsdjupet i denna Vickers diamant är denna ultraljudhetsmätapparat speciellt lämplig för kantskiktshärdade komponenter, som t.ex. vid nitrering eller induktionshärdning. Typiska användningsområden är stansverktyg, pressar, tunnväggiga komponenter, kugghjul, turbinblad, kamaxlar eller svetsfogar. Hårdhetsprövaren med ultraljud passar även för många andra tillämpningar inom hårdhetskontroll. Tack vare utbytbara sonder med olika presstryck kan en mängd olika tillämpningar täckas.

Efter mätning av komponentens hårdhet visar hårdhetsmätaren med ultraljud olika statistikvärden som min./max. Och medelvärden. Standardavvikelser och andra koefficienter kan också fastställas, vilket även möjliggör en presentation av histogram. Eftersom ultraljudsmätapparat har ett internt minne, kan utvärderingen av mätdata göras via programvara efter mätningen. Download-länken till programvaran finns i bruksanvisningen.
