Name: PCE Instruments PCE-3500-98-ICA Hårdhetsmätare Kalibrerad (ISO) Brinell, Rockwell, Vickers, UCI, Dragfasthet (Mpa) 230 -
Brand: PCE Instruments
SKU: 3812416
Availability: BackOrder

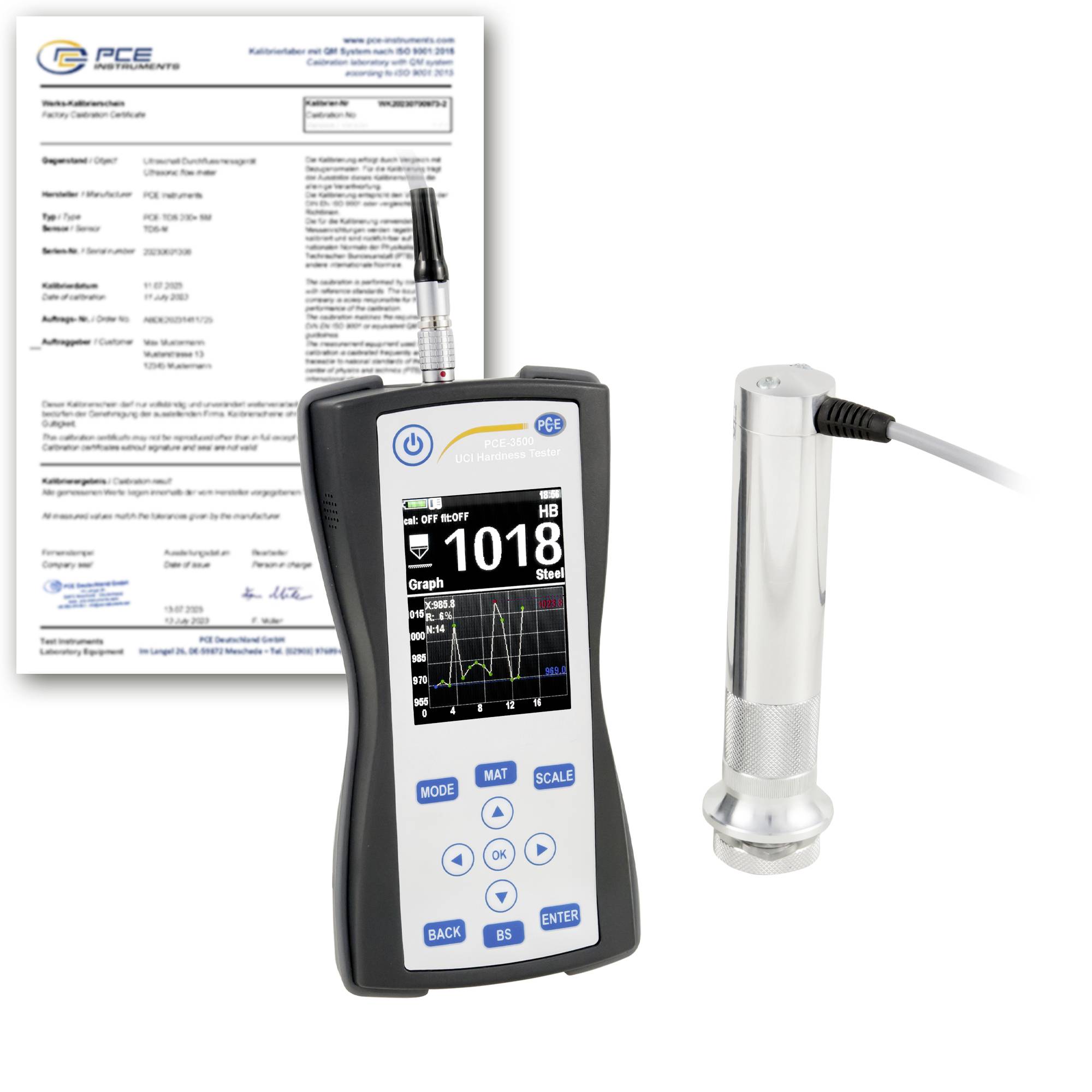

Bärbar hårdhetstestare med givare och kalibreringrapport, visar mätningen "1018" på enhetens skärm.

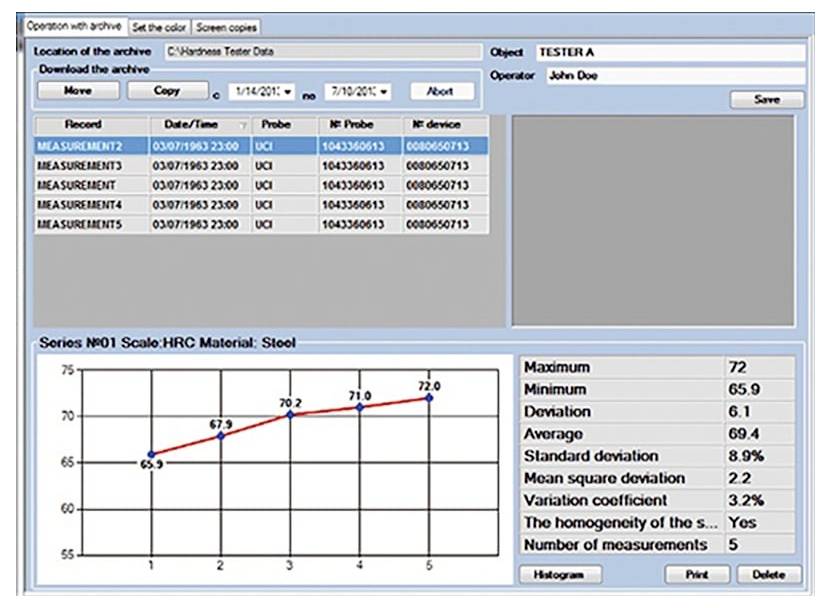

Programfönster för arkiverad mätdata som visar en tabell med fem mätningar och ett linjediagram över HRC jämfört med serienummer med statistik; maximum 72, minimum 65,9, genomsnitt 69,4.

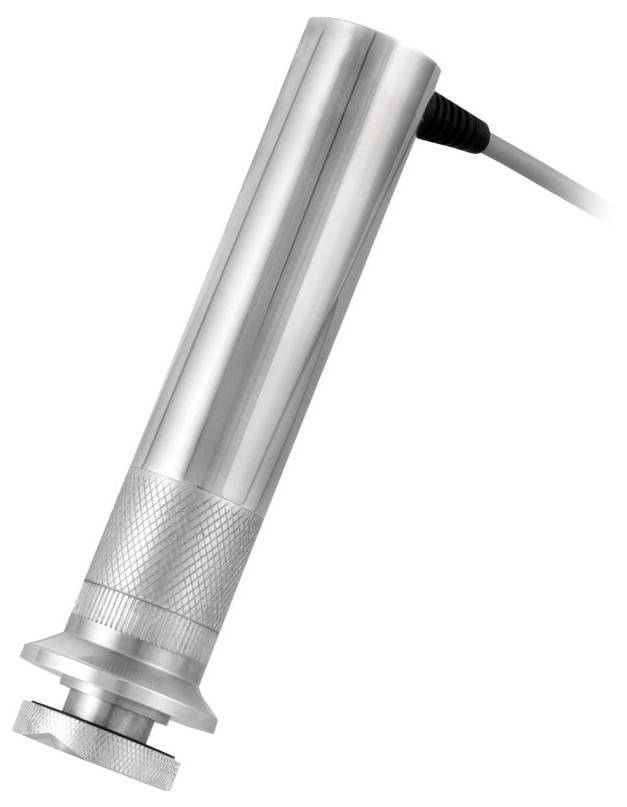

Silver cylindrisk handhållen industriell sensor eller mätgivare med en ansluten kabel, visad på en vit bakgrund.

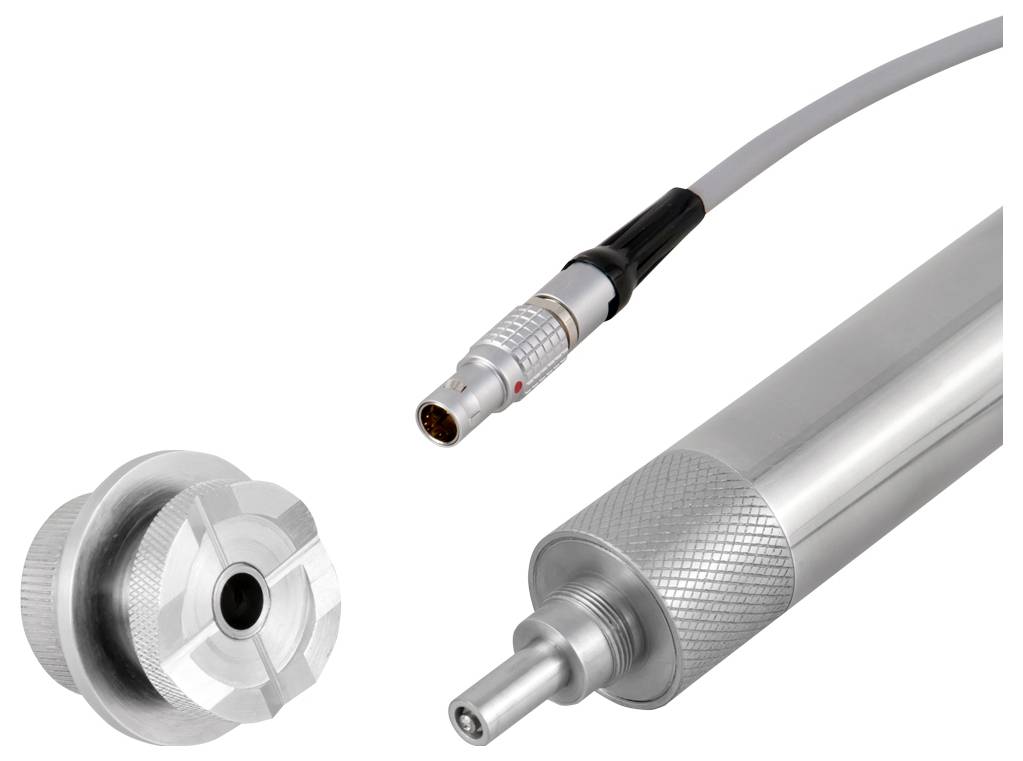

Närbildsproduktbild av en grå kabel med en metallisk cirkulär kontakt och en matchande cylindrisk kontaktände.

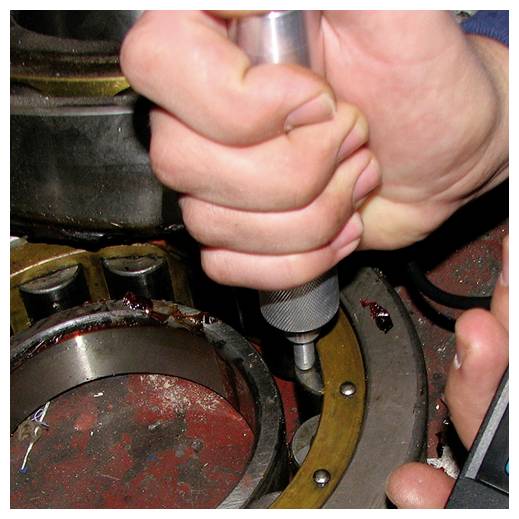

Närbild av händer som använder ett handhållet verktyg för att spänna eller justera en komponent inuti en mekanisk enhet.

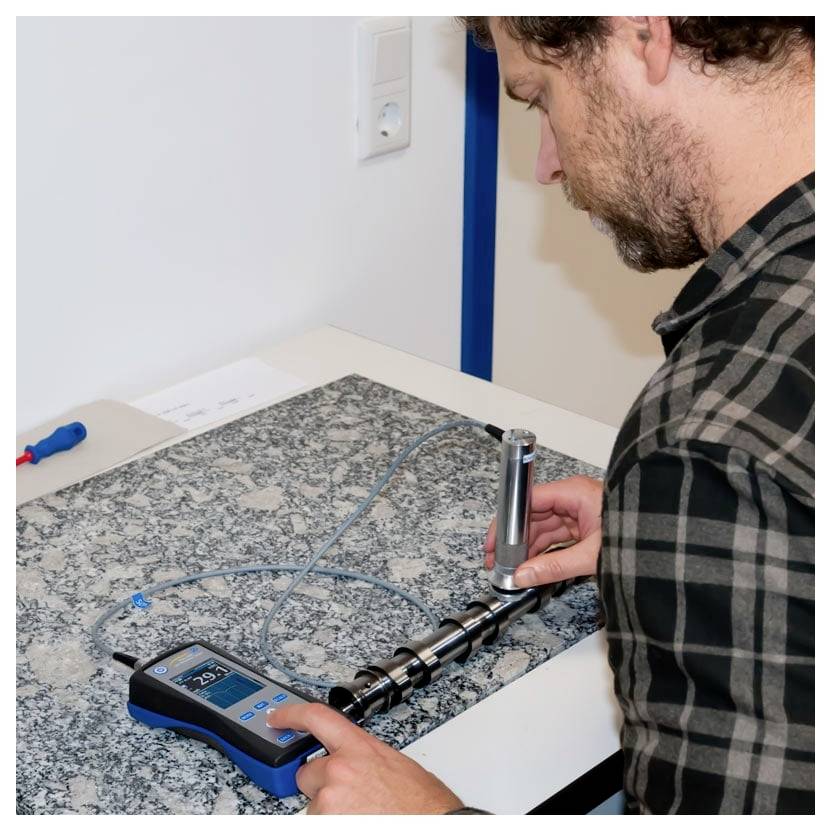

Tekniker använder en handhållen digital mätare för att mäta en metallkomponent på en arbetsbänk, troligen för inspektion eller kalibrering.

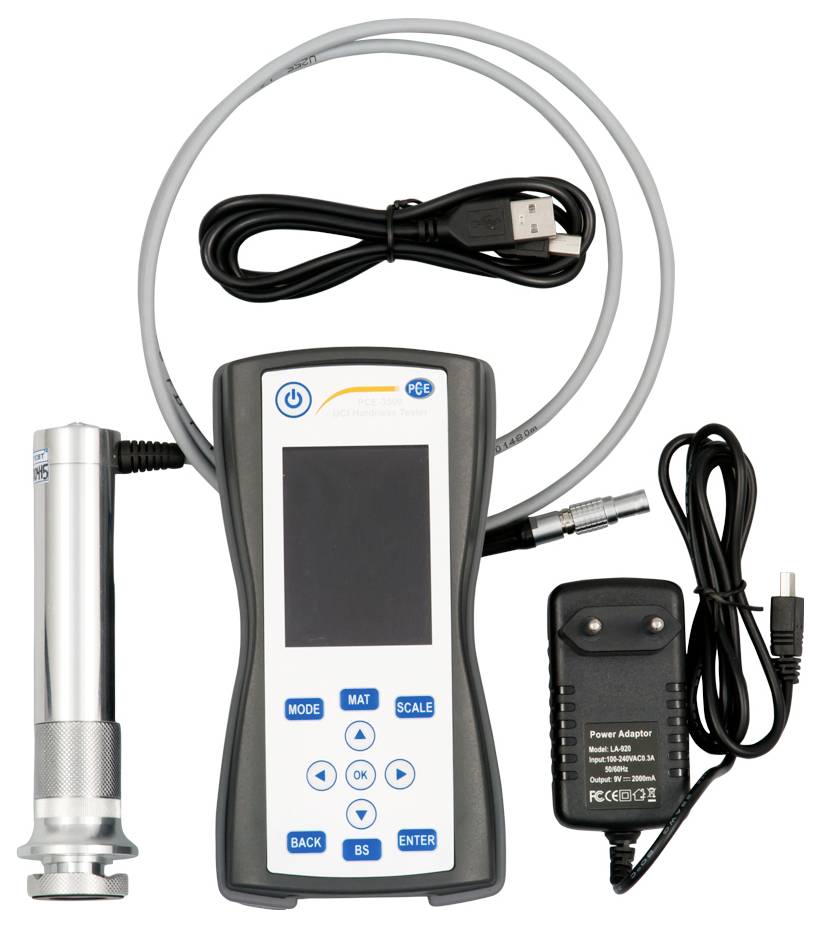

Bärbar handhållen mätanordning med display, mätgivare, USB-kabel och strömadapter på en vit bakgrund.

1/7

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 26 feb. 2027

Antal

Styck

Toal (62 090,00 kr / stycken)

62 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

PCE Instruments ultraljudhetsmätapparat PCE-3500-98-ICA

Mätning med hjälp av intermodala lastenheter
Provning av HRC, HRB, HV, HB, MPa
Mätriktning 360 °
Stor LCD-färgdisplay
Med minnesfunktion via SD-kort
Olika provningssonder kan fästas på ett adaperbart sätt
Förkalibrerad materialkarakteristik
Utvärdering med programvara möjlig
Inkl. ISO-kalibreringscertifikat

Viktig information!

Tekniska specifikationer

Hårdhet
Mätområde 230... 940 HV
Upplösning 1 HV
Noggrannhet ±3 % HV
Hårdhet
Mätområde 20... 70 HRC
Upplösning 0,1 HRC
Noggrannhet ±1,5 HRC
Hårdhet
Mätområde 90... 650 HB
Upplösning 1 HB
Noggrannhet ±3 % HB
Allmänna tekniska uppgifter
Mätfunktioner MIN, MAX, genomsnittsvärde
Mätfunktioner (ytterligare information) enstaka mätning, antal mätningar, medelvärdesbildning, standardavvikelse, variationskoefficient. histogram, smart Mode (filtrerar bort extremvärden)
Mätprincip Ultrasonic-Contact-impedance-förfarande
Display typ LCD grafikdisplay med belysning
Skärmstorlek 2,8 tum
Lagringsmedium: SD-kort
Lagringskapacitet 2 GB
Gränssnitt SD-kort, mini-USB
Standard(er) ASTM A1038
Mätyta minimum 1 mm
Mätyta Tilläggsinformation minsta materialtjocklek: 1 mm (endast UCI sond)
Material stål, gjutjärn, rostfritt stål, aluminium, brons
Kameraupplösning 320 x 240,640 x 480
Drifttid 10 h.
Automatisk avstängning från ... till 1... 30 min
Mätvinkel: 360 °
Slagenhet typ D.
Härdningskalen HRC, HB, HV, HRB, MPa
Provkropp 136° Vickers Diamant
Draghållfasthet 370... 1740 MPa
Menyspråk engelska (US), ryska, engelska (GB), franska, portugisiska, polska, ukrainska
Skyddsklass (enhet) IP54
Primär spänningsförsörjning 100... 240 V AC | 50/60 Hz,sekundär: 5 V DC/2 A.
Kontakttyp eurokontakt
Batteri/batteri 3 x 1,2 V AA - batteri, nickel-metallhydrid-batteri
Kapacitet 2600 mAh
Driftsförhållanden: -20 40 °C , 30... 80 % r. F.
Lagringsförhållanden -20 40 °C , 30... 80 % r. F.
Mått ( L x B x H) 168 x 85 x 40 mm
Vikt 223 g

Typ av produkt: Hårdhetsmätare

Mätområde: 230 - 940 HV, 20 - 70 HRC, 90 - 650 HB

Visningstyp: digital (LCD)

Mått.: (L x B x H) 30 x 160 x 75 mm

Vikt: 223 g

Driftspänning: 3.6 V

Egenskaper: inkl. datalogg

Innehåll: 1 st

Mätmetod: Brinell
Rockwell
Vickers
UCI
Dragfasthet (Mpa)

Bredd: 160 mm

Höjd: 75 mm

Längd: 30 mm

Gränssnitt: USB-kontakt
Mini-A-USB-kontakt
USB 1.1 kontakt A
USB 2.0 uttag A
USB
USB-Host
USB 2.0 kontakt A
Seriellt gränssnitt
1 x USB 2.0 Device
1 x USB 2.0 Host

: ISO

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3812416 PCE Instruments PCE-3500-98-ICA Hårdhetsmätare Kalibrerad (ISO) Brinell, Rockwell, Vickers, UCI, Dragfasthet (Mpa) 230 -

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3812416 PCE Instruments PCE-3500-98-ICA Hårdhetsmätare Kalibrerad (ISO) Brinell, Rockwell, Vickers, UCI, Dragfasthet (Mpa) 230 -

Beskrivning

Ultraljud-hårdhetsmätapparat används för oförstörande hårdhetsmätning av metalliska komponenter. Ultraljudshårdhetstestenheten arbetar enligt ultrasonic-Contact-impedansmetod. Med UCI-metoden stimuleras en Vickers-diamant på testsonden med egenresonans. Genom att trycka på provsonden dämpas svängningsfrekvensen beroende på ytans hårdhet och beroende på mätytans E-modul och kontaktytan. Den resulterande frekvensförskjutningen kan med beaktande av en materialkurva bestämmas ytans hårdhet.

Hårdhetsprövaren med ultraljud arbetar oförstörande. Det uppstår ett mikroskopiskt litet intryck på ytan, ögat syns normalt inte. På grund av den låga inträngningsdjupet i denna Vickers diamant är denna ultraljudhetsmätapparat speciellt lämplig för kantskiktshärdade komponenter, som t.ex. vid nitrering eller induktionshärdning. Typiska användningsområden är stansverktyg, pressar, tunnväggiga komponenter, kugghjul, turbinblad, kamaxlar eller svetsfogar. Hårdhetsprövaren med ultraljud passar även för många andra tillämpningar inom hårdhetskontroll. Tack vare utbytbara sonder med olika presstryck kan en mängd olika tillämpningar täckas.

Efter mätning av komponentens hårdhet visar hårdhetsmätaren med ultraljud olika statistikvärden som min./max. Och medelvärden. Standardavvikelser och andra koefficienter kan också fastställas, vilket även möjliggör en presentation av histogram. Eftersom ultraljudsmätapparat har ett internt minne, kan utvärderingen av mätdata göras via programvara efter mätningen. Download-länken till programvaran finns i bruksanvisningen.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
