PCE Instruments LM-MP-RC400 Analysenhet för magnetfält
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (64 490,00 kr / stycken)
64 490,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Magnetfältsmätare
- Magnetfältsmätare för rotorer
- Radiell och axiell mätning möjlig
- 360 ° rotation med stegmotor
- Upp till 1000 mätpunkter per varv
- Justerbar sondhållare upp till 12 cm
- USB-anslutning för dator
- Export som CSV och PNG
- Programvara RotorCheck ingår
Tekniska specifikationer
- Magnetfält DC
- Mätområde: 0 till 40000 A/cm
- Upplösning 0,1 A/cm
- Noggrannhet ± 1 A/cm till 50 A/cm, ± 2 % v.MW från 50 A/cm
- Magnetfält DC
- Mätområde -4000 40 till 4000 MT
- Upplösning 0,01 MT
- Noggrannhet ±0,13 MT till 6,28 MT, ± 2 % v.MW. Från 6,28 MT
- Sensor
- BETECKNING LM-MP-PM4-TR
- Mått höjd: Max. 12 cm
- Max. Rotordiameter 60 mm
- Allmänna tekniska uppgifter
- kalibrering av punkter via programvara (måste göras med hjälp av en rotor som inte är inlagd)
- Skyddsklass (enhet) IP20
- SPÄNNINGSFÖRSÖRJNING 5 V DC (USB)
- Driftsförhållanden 0... 50 °C , 10... 90 % r. F.
- Lagringsförhållanden 0 50 °C , 10... 90 % r. F.
- Mått ( L x B x H) 120 x 60 x 195 mm
- Vikt: 780 g
- Typ av produkt
Analysenhet för magnetfält
- Spänningsförsörjning (specifikationer)
5 V/DC
- Mått.
(Ø x L) 60 mm x 120 mm
- Vikt
780 g
- Bredd
60 mm
- Längd
120 mm
- Diameter
60 mm
Dokument & nedladdningar
Datablad
Datablad 3812818 PCE Instruments LM-MP-RC400 Analysenhet för magnetfält
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3812818 PCE Instruments LM-MP-RC400 Analysenhet för magnetfält
Beskrivning

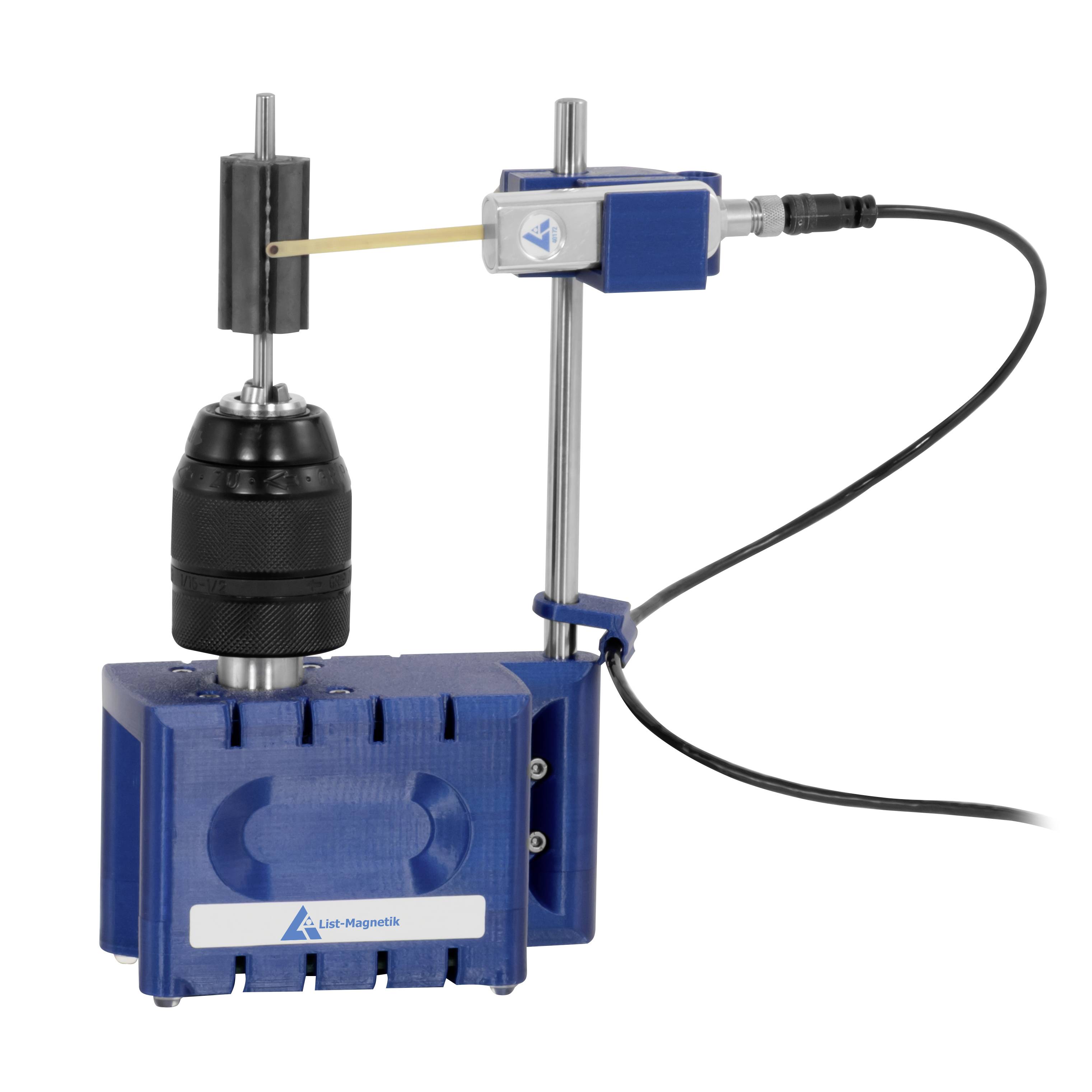

Den magnetiska fältprövaren rotor-Check 400 är en praktisk kontrollenhet för att kontrollera magnetfältstyrke-förloppet för en rotor. Enheten och mätsonden ansluts direkt via USB till en Windows-dator. En perfekt lösning för exakt magnetfältmätning och magnetfältsanalys.
Med magnetfältstestenheten kan du mycket exakt fastställa många parametrar för en magnetrotorer:
Magnet- och magnetiseringskvalitet
- Fel vid montering av lamellstapel
Påverkan genom inhomogenitet i den laminerade kärnan
-Position av lamellstapeln till axeln
- Ströfältsmagnetisering
Lokala och globala polspetsar
- Flödestäthet i polens centrum
- Polbredd
- Polförsats
- Poljämförelse

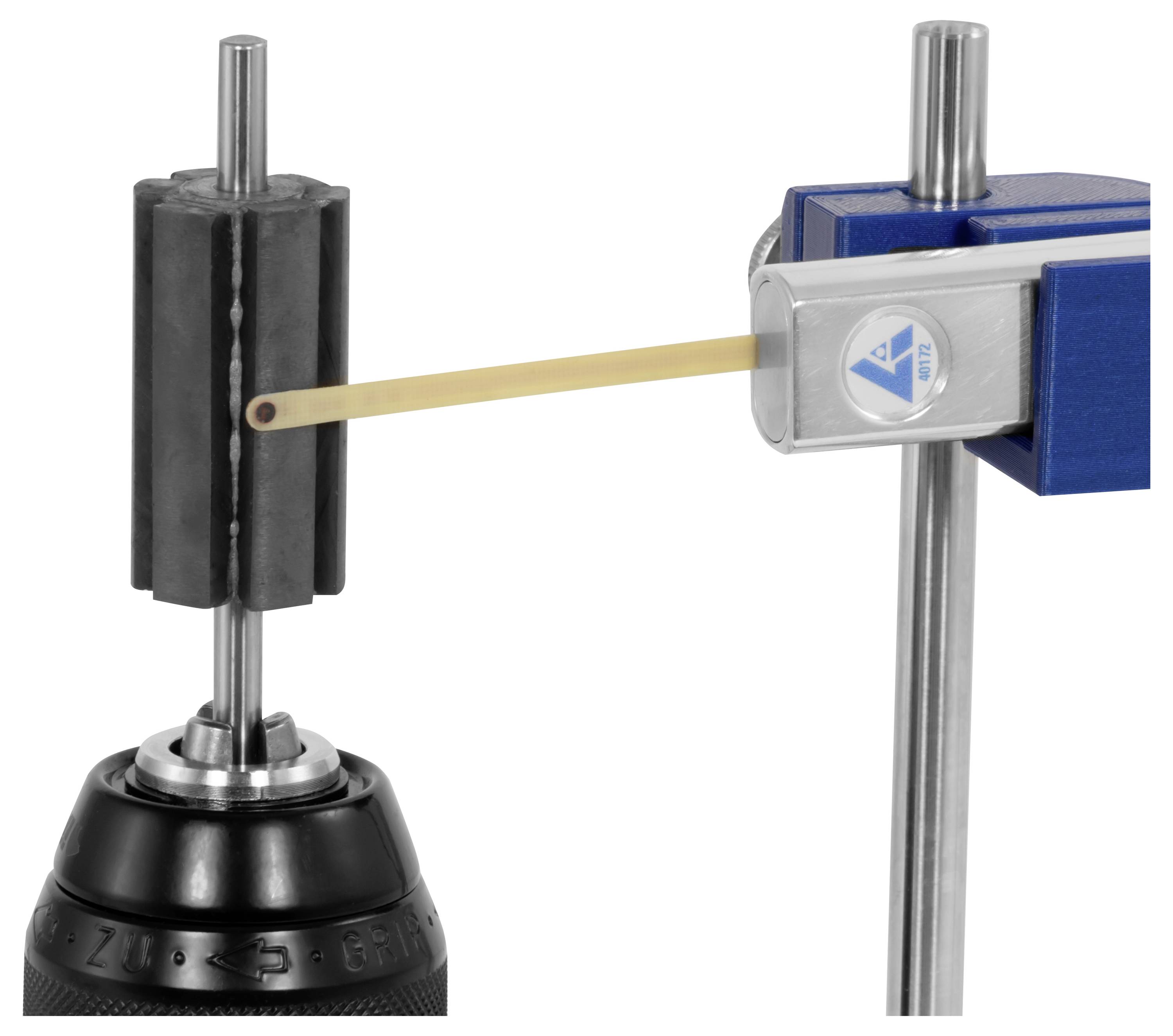

Den exakta och högupplösta stegmotorn vrider rotorn 360° på några sekunder. Med den kostnadsfria programvaran RotorCheck kan du spela in och statistiskt utvärdera en exakt kurva av den magnetiska fältstyrkan och magnetvinkeln. Mätsonden placeras på ett konstant avstånd från rotorn med hjälp av en höjdvariabel fixeringsanordning. Det är viktigt för att kunna generera jämförbara magnetiska mätningar under vridningen och garantera en exakt magnetfältstyrka över hela rotorns lopp.
Rotorns axel kan vara upp till 13 mm tjock Dick. Fixeringen av mätsonden är justerbar i höjdled upp till 12 cm, vilket was/linda för olika rotorstorlekar.
Registrering av mätvärden med programvaran RotorCheck ger dig möjlighet att exportera registrerade mätdata direkt som grafik eller som CSV till exempelvis Microsoft Excel Microsoft, för att utvärdera och dokumentera den magnetiska fältmätningen i detalj.
Den magnetiska fältprövaren levereras med en transversell tungsond PM4-TR. I leveransen ingår 3 hållare för mätsonden, för axiell mätning (t.ex. sensormagnet) eller radial mätning (t.ex. magnetrotor). På kundedrnas önskemål kan även adapterhylsor levereras, för att kunna mäta med vissa intervall till magnetrotorn.

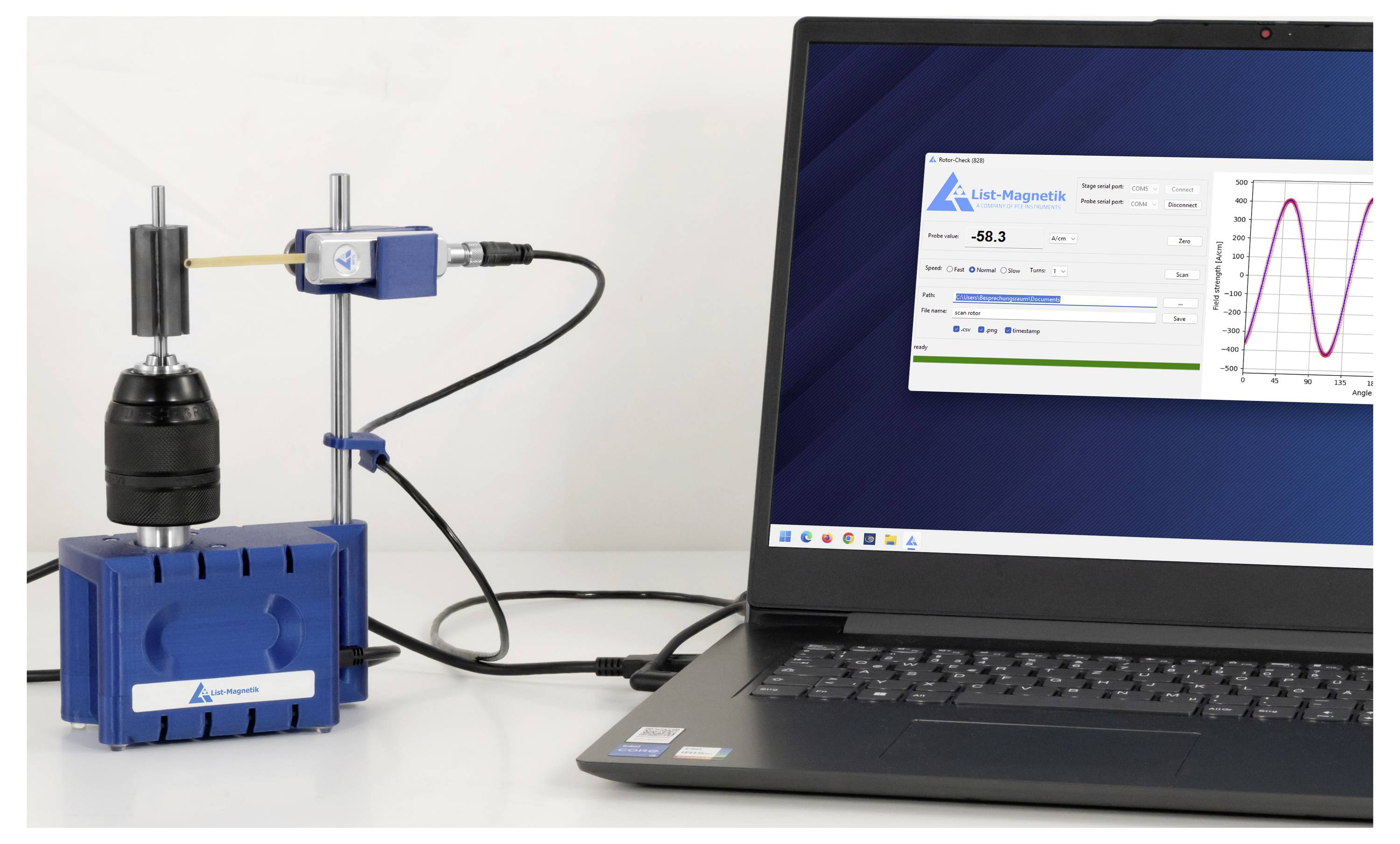

Den magnetiska fältprövaren rotor-Check 400 och den tillhörande mätsonden ansluts till en stationär eller bärbar dator med två USB-anslutningar och behöver ingen ytterligare extern spänningsförsörjning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Med magnetfältstestenheten kan du mycket exakt fastställa många parametrar för en magnetrotorer:
Magnet- och magnetiseringskvalitet
- Fel vid montering av lamellstapel
Påverkan genom inhomogenitet i den laminerade kärnan
-Position av lamellstapeln till axeln
- Ströfältsmagnetisering
Lokala och globala polspetsar
- Flödestäthet i polens centrum
- Polbredd
- Polförsats
- Poljämförelse
Den exakta och högupplösta stegmotorn vrider rotorn 360° på några sekunder. Med den kostnadsfria programvaran RotorCheck kan du spela in och statistiskt utvärdera en exakt kurva av den magnetiska fältstyrkan och magnetvinkeln. Mätsonden placeras på ett konstant avstånd från rotorn med hjälp av en höjdvariabel fixeringsanordning. Det är viktigt för att kunna generera jämförbara magnetiska mätningar under vridningen och garantera en exakt magnetfältstyrka över hela rotorns lopp.
Rotorns axel kan vara upp till 13 mm tjock Dick. Fixeringen av mätsonden är justerbar i höjdled upp till 12 cm, vilket was/linda för olika rotorstorlekar.
Registrering av mätvärden med programvaran RotorCheck ger dig möjlighet att exportera registrerade mätdata direkt som grafik eller som CSV till exempelvis Microsoft Excel Microsoft, för att utvärdera och dokumentera den magnetiska fältmätningen i detalj.
Den magnetiska fältprövaren levereras med en transversell tungsond PM4-TR. I leveransen ingår 3 hållare för mätsonden, för axiell mätning (t.ex. sensormagnet) eller radial mätning (t.ex. magnetrotor). På kundedrnas önskemål kan även adapterhylsor levereras, för att kunna mäta med vissa intervall till magnetrotorn.
Den magnetiska fältprövaren rotor-Check 400 och den tillhörande mätsonden ansluts till en stationär eller bärbar dator med två USB-anslutningar och behöver ingen ytterligare extern spänningsförsörjning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

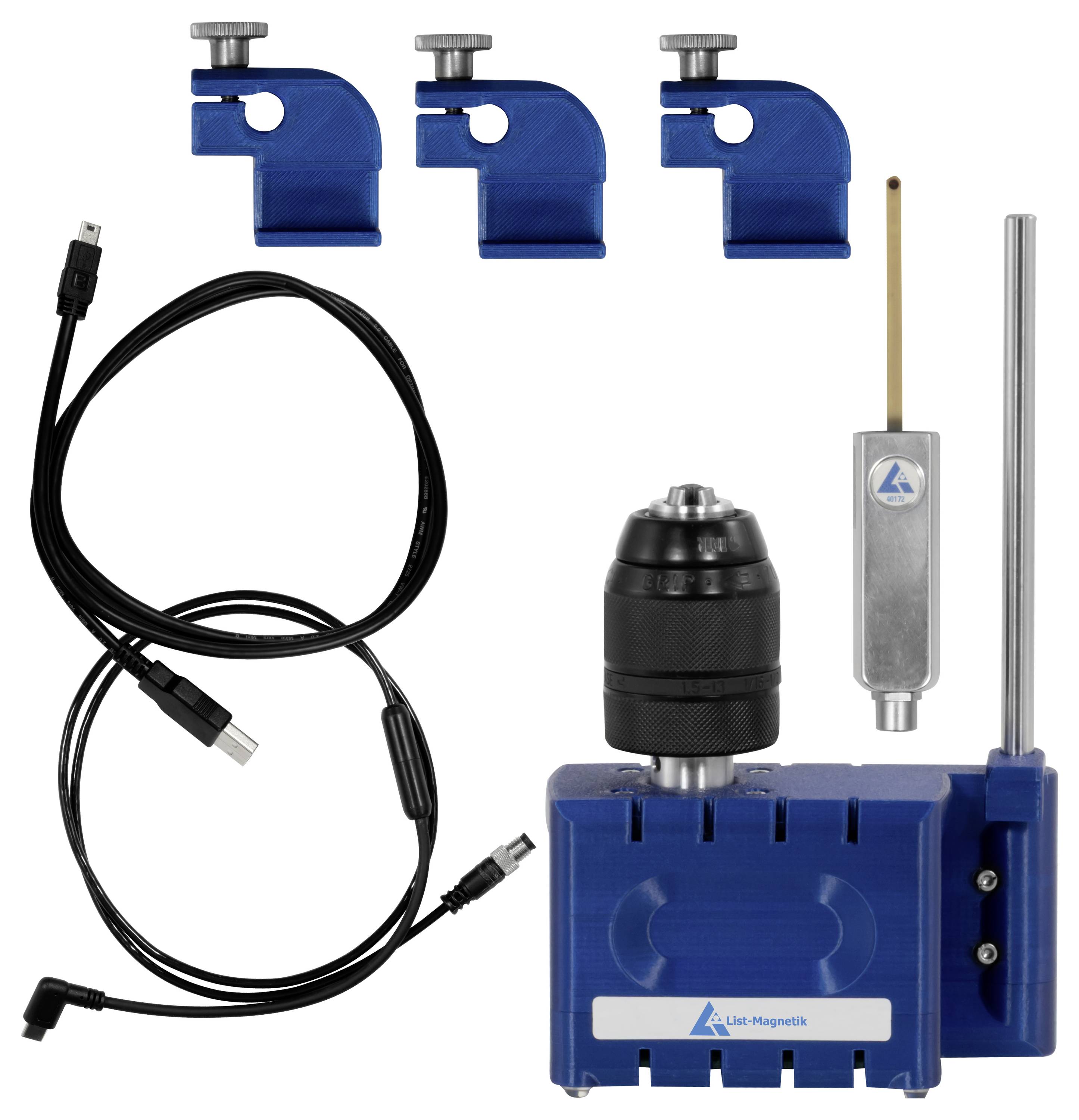

Ingår i leveransen
- 1 x magnetfältsmätapparat LM-MP-RC400
- 1 x Transversale tungesond LM-MP-PM4-TR
- 1 x USB-anslutningskabel
- 3 x hållare
- 1 x Solo sond-anslutningskabel USB-C.
- 1 x programvara RotorCheck (i nedladdningsområdet)
