PCE Instruments LM-MCDX-7F Skikttjockleksmätare 2 - 1000 µm
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (17 390,00 kr / stycken)
17 390,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Skiktmätare
- Enskild mätning, avläsningsmätning, duplexmätning
- Färgpekskärm (320 x 480 pixlar)
- Dataminne
- USB och trådlöst
- Magnetinduktiv mätsond
Tekniska specifikationer
- Skiktets tjocklek
- Mätområde 2... 100 µm
- Upplösning 0,1 µm
- Noggrannhet ±1 µm
- Skiktets tjocklek
- Mätområde 100... 1000 µm
- Upplösning 1 µm
- Noggrannhet ±1 %.
- Skiktets tjocklek
- Mätområde 1000... 2000 µm
- Upplösning 10 µm
- Noggrannhet ±3 %
- Skiktets tjocklek
- Mätområde 2000... 7000 µm
- Upplösning 10 µm
- Noggrannhet ±5 %
- Sensor
- Beteckning DX7-F.
- Mätbara material mätning av färg, lack, plast och galvaniska skikt på stål
- Minsta mätyta Ø 4 mm
- Min./max. Krökningsradie konvex 4 mm
- Min./max. Krökningsradie konkav 38 mm

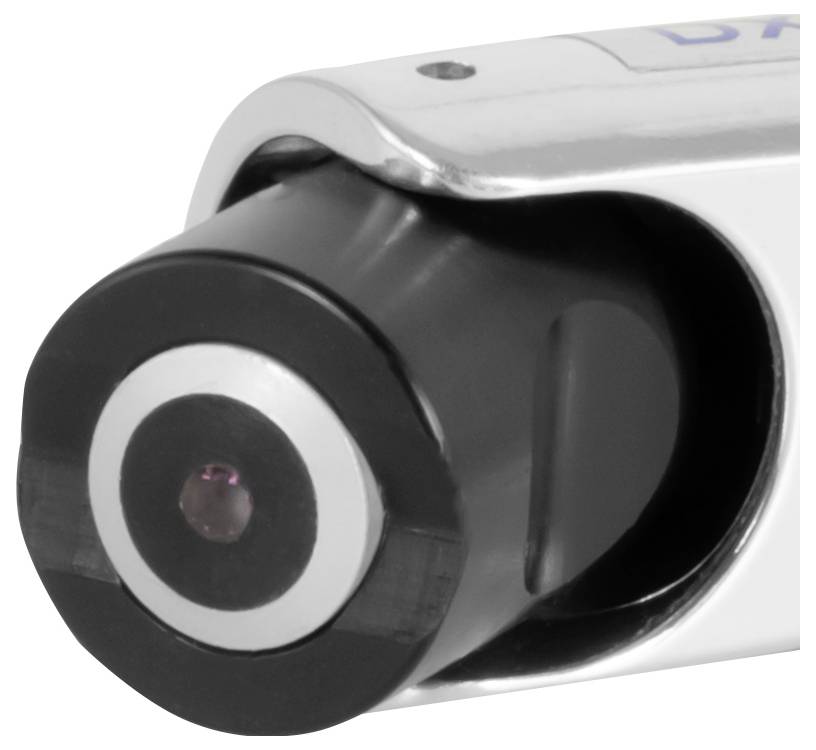

- Extra beskrivning FE-sond för tjocka skikt med skjuthylsa och prisma
- Allmänna tekniska uppgifter
- Mätfunktioner antal, MAX, MIN, genomsnittsvärde, standardavvikelse
- Enhet(er) µm, mil
- Display typ LCD-pekskärm
- Displayuppplösning 320x480 pixel
- Lagringsmedium internminne
- Minneskapacitet: 10000 mätningar
- Gränssnitt USB, SCPI
- Standard(er) ISO 2178, ISO 2360, BS 5411, ASTM
- Drifttid 25 h.
- Drifttid med extrainformation vid extern strömkälla obegränsat
- Automatisk avstängning från ... till 5... 30 min
- Automatisk avstängning: Ja, kan deaktiveras
- Menyspråk tyska, engelska (GB), engelska (US), italienska, franska, spanska
- Skyddsklass (apparat) IP64
- Spänningsförsörjning 3x 1,5 V AA-batterier eller 5 V via USB
- Batteri/batteri 3 x 1,5 V R6-batteri, alkali-mangan
- Kapacitet 3000 mAh
- Driftsförhållanden 0... 50 °C , 10... 90 % r. F.
- Lagringsförhållanden 0 50 °C , 10... 90 % r. F.
- Mått ( L x B x H) 150 x 85 x 35 mm
- Vikt 251 g
- Typ av produkt
Skikttjockleksmätare
- Mätningstyp
Stål
- Mätområde
2 - 1000 µm
(ej certifierad kalibrering)
- Driftspänning (specifikationer)
1.5 V
- Mått.
(L x B x H) 150 x 85 x 35 mm
- Vikt
251 g
- Visning
LCD
- Upplösning
0.1 µm
- Innehåll
1 st
- Mätområde (max.)
1000 µm
- Mätområde (min.)
2 µm
- Mätmetod
Magnet
- Bredd
85 mm
- Höjd
35 mm
- Längd
150 mm
Dokument & nedladdningar
Datablad
Datablad 3594391 PCE Instruments LM-MCDX-7F Skikttjockleksmätare 2 - 1000 µm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3594391 PCE Instruments LM-MCDX-7F Skikttjockleksmätare 2 - 1000 µm
Beskrivning
Många specialiserade digitala sonder kan anslutas till skikttjockleksmätaren. Därigenom kan den utan problem användas på särskilt små öppningar, i tjocka skikt samt på svårtillgängliga eller små mätpunkter. Specialfunktioner som skanningsmätning för grova ytor och duplexmätning vid mätning av förzinkat och dessutom belagt stål utökar effektspektrat.
Den nyutvecklade digitala sondtekniken möjliggör tack vare en hög avkänningshastighet mycket stabila mätvärden. För en störningsfri och exakt registrering digitaliseras mätsignalerna direkt i sonden, was resulterar i särskilt exakta och reproducerbara resultat. Den magnetinduktiva metoden gör det möjligt att mäta lack, färg, plast, gummi, keramik, Förzinkningar och galvaniska skikt på stål. Virvelströmsmetoden gör att isolerande skikt som färg, lack, plast eller eloxering kan registreras på icke-järnmetaller.
Enheten har en grafisk LCD-touchpanel med innovativ vägledning och en upplösning på 320 x 480 pixlar. Menystyrningen sker på tyska och engelska, ytterligare talpaket finns som tillval. En skyddande silikonram skyddar höljet mot yttre påverkan.
Det flexibelt strukturbara mätvärdesminnet samt fritt definierbara kalibreringskonfigurationer ger många möjligheter för individuell dataregistrering. Via ett trådlöst gränssnitt kan mätvärden överföras direkt till enheter med Windows, Android eller iOS. Dessutom är ett SCPI-gränssnitt integrerat, med vilket mätaren kan fjärrstyras i linjedrift. Anslutning sker via USB, vilket även möjliggör strömförsörjning och kontinuerlig drift.
Den inbyggda skanningsfunktionen möjliggör avkänning av grova ytor med efterföljande statistisk utvärdering. En analog stapelvisning kompletterar de numeriska mätvärdena och möjliggör snabb identifiering av trender eller avvikelser. Duplex-funktionen mäter samtidigt de enskilda skikttjocklekarna vid isolerande beläggningar på förzinkat stål (endast tillsammans med sonderna DX52-D eller DX52-DP).

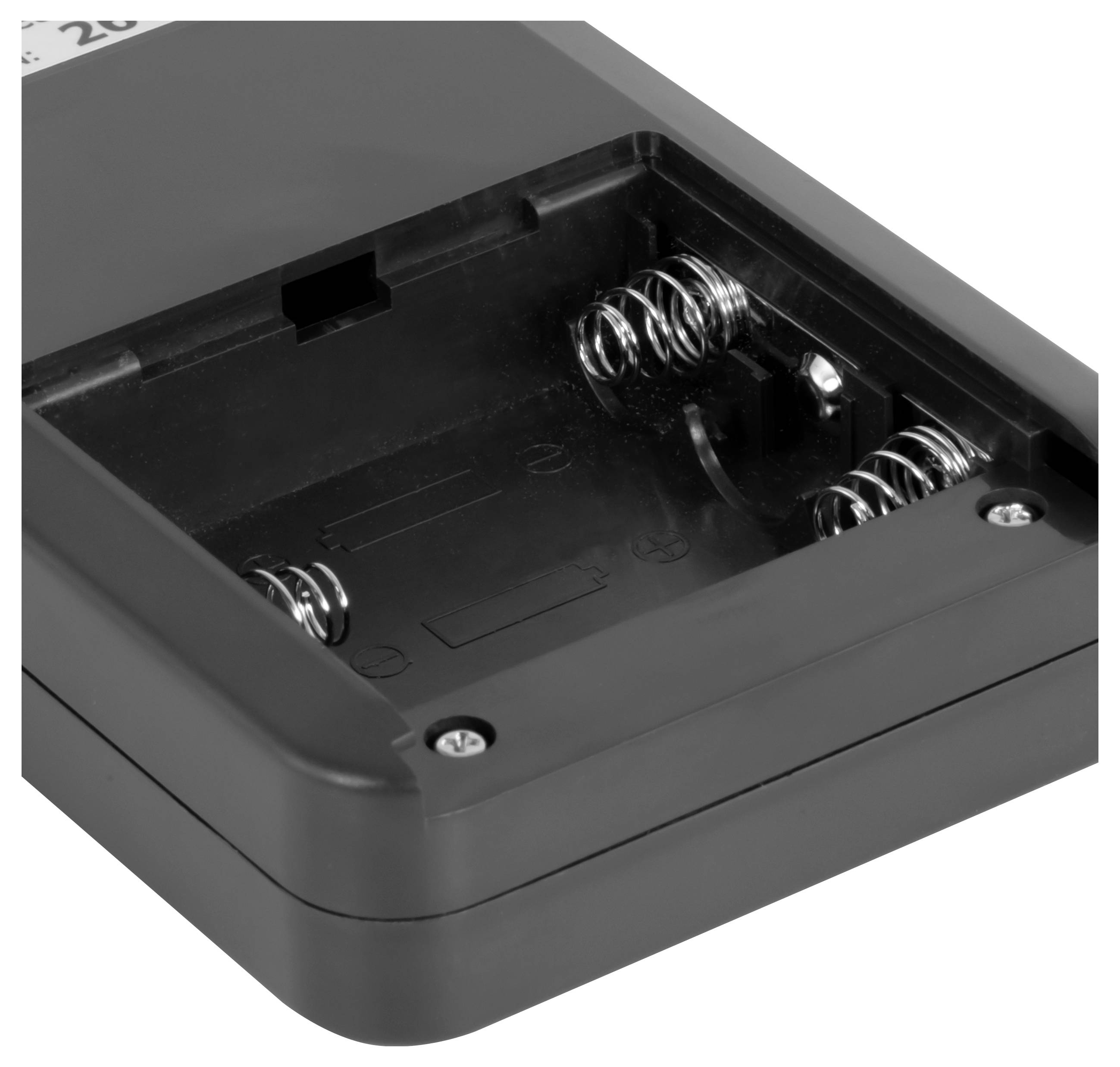

Strömförsörjningen sker antingen via tre AA-batterier eller via en extern USB-källa, vilket även gör drift med nätenhet eller Powerbank möjlig.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Den nyutvecklade digitala sondtekniken möjliggör tack vare en hög avkänningshastighet mycket stabila mätvärden. För en störningsfri och exakt registrering digitaliseras mätsignalerna direkt i sonden, was resulterar i särskilt exakta och reproducerbara resultat. Den magnetinduktiva metoden gör det möjligt att mäta lack, färg, plast, gummi, keramik, Förzinkningar och galvaniska skikt på stål. Virvelströmsmetoden gör att isolerande skikt som färg, lack, plast eller eloxering kan registreras på icke-järnmetaller.
Enheten har en grafisk LCD-touchpanel med innovativ vägledning och en upplösning på 320 x 480 pixlar. Menystyrningen sker på tyska och engelska, ytterligare talpaket finns som tillval. En skyddande silikonram skyddar höljet mot yttre påverkan.
Det flexibelt strukturbara mätvärdesminnet samt fritt definierbara kalibreringskonfigurationer ger många möjligheter för individuell dataregistrering. Via ett trådlöst gränssnitt kan mätvärden överföras direkt till enheter med Windows, Android eller iOS. Dessutom är ett SCPI-gränssnitt integrerat, med vilket mätaren kan fjärrstyras i linjedrift. Anslutning sker via USB, vilket även möjliggör strömförsörjning och kontinuerlig drift.
Den inbyggda skanningsfunktionen möjliggör avkänning av grova ytor med efterföljande statistisk utvärdering. En analog stapelvisning kompletterar de numeriska mätvärdena och möjliggör snabb identifiering av trender eller avvikelser. Duplex-funktionen mäter samtidigt de enskilda skikttjocklekarna vid isolerande beläggningar på förzinkat stål (endast tillsammans med sonderna DX52-D eller DX52-DP).
Strömförsörjningen sker antingen via tre AA-batterier eller via en extern USB-källa, vilket även gör drift med nätenhet eller Powerbank möjlig.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen

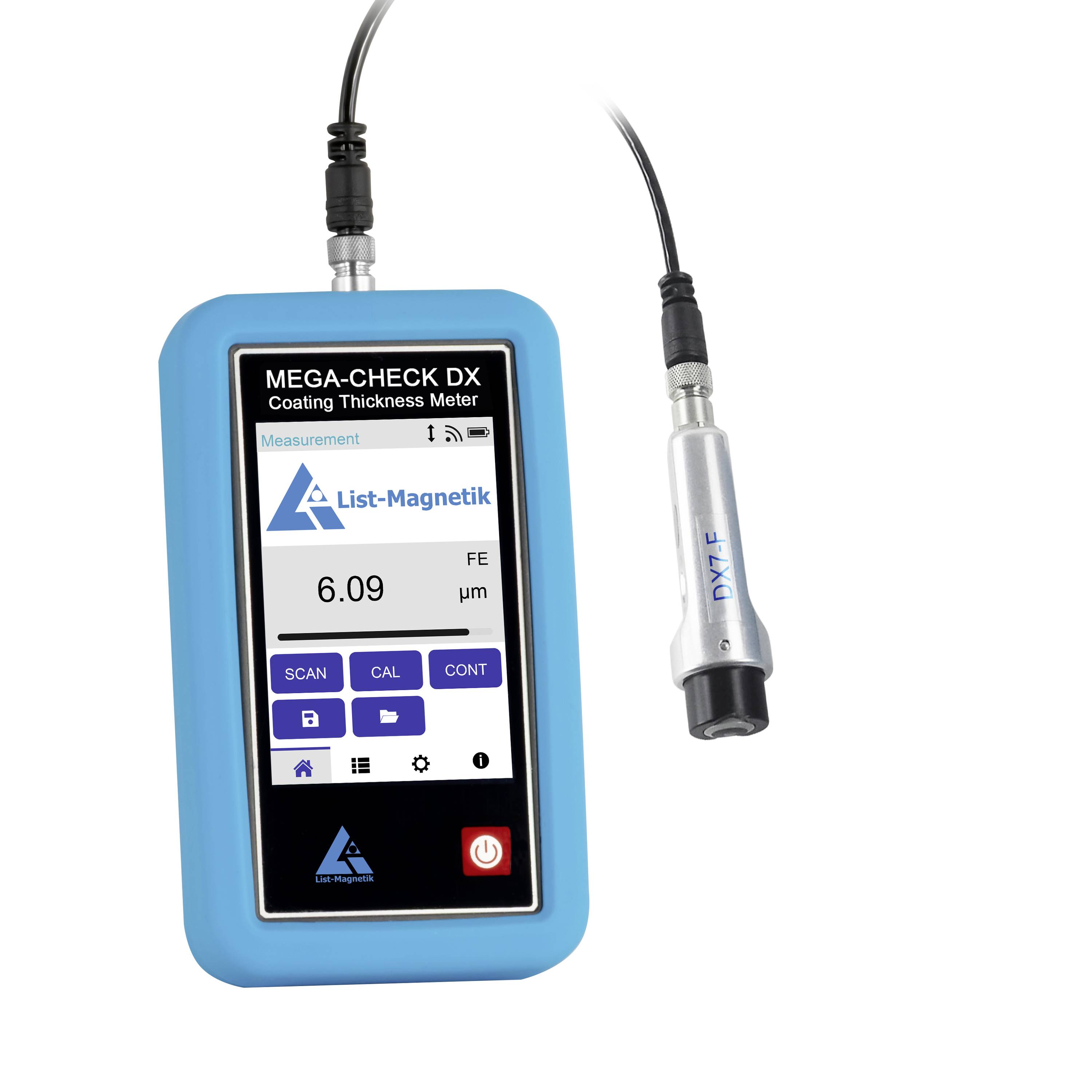

- 1 x skikttjockleksmätare LM-MCDX-7F
- 1 x mätsond DX7-F
- 1 x sondkabel
- 1 x kalibreringsbas FE
- 2 x kalibreringsfolier
- 1 x transportväska
- 1 x kalibreringscertifikat
