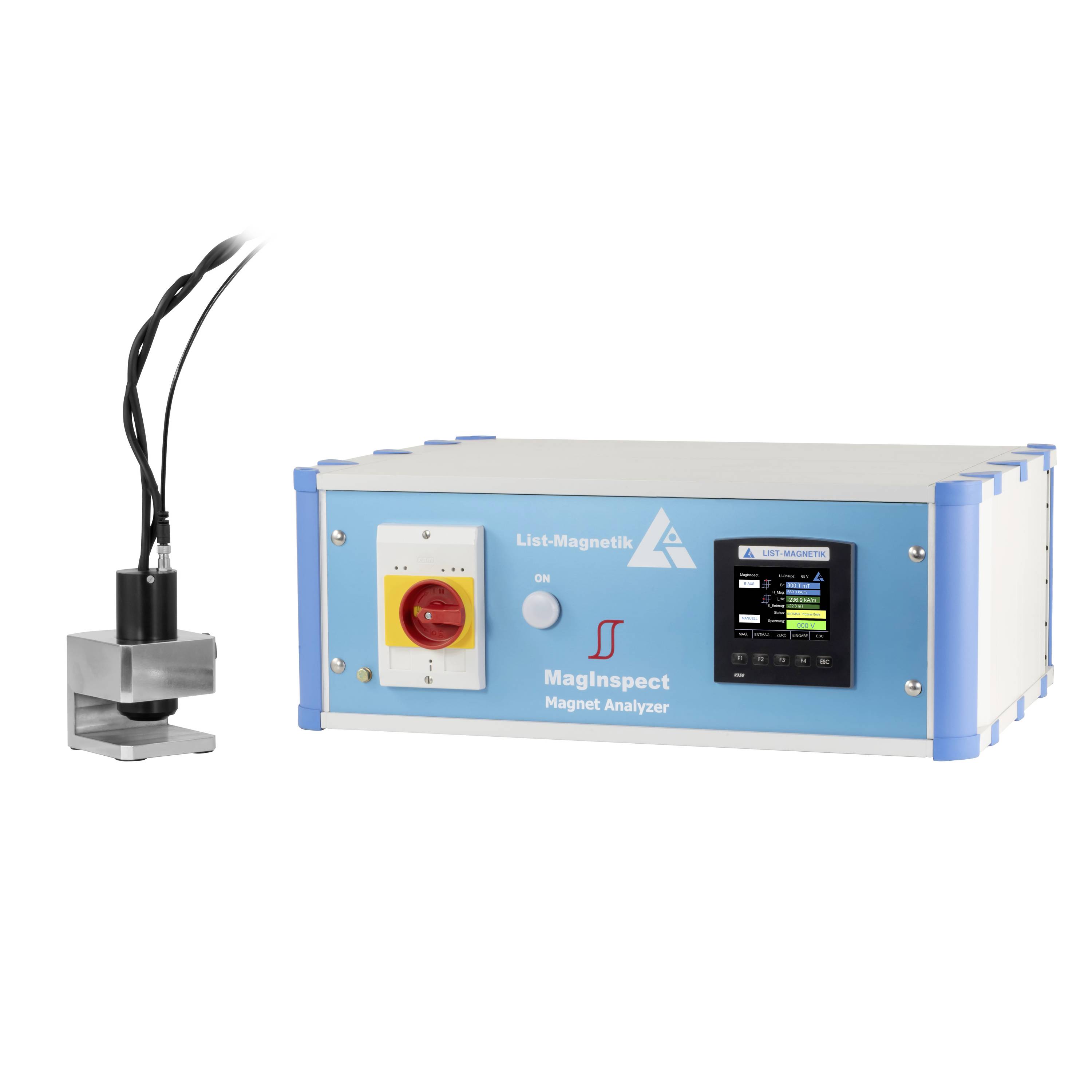

PCE Instruments LM-MAGINSPECT Analysenhet för magnetfält

Magnetanalysator (Permagraph), ett kostnadseffektivt mätinstrument för mätning av hysteressurve från hårdmagnetiska material, ger hög noggrannhet i mätningen och är i sin precision nästan jämförbar med en perforation.
MagInspect är särskilt lämplig för undersökning av permanentmagnetiska material som magnetmaterial av Alnico, ferrit, smedo eller neodym. Den ger en exakt mätning av hysteressekurve och stöder materialkontroll och materialanalys av dessa specialiserade magnetmaterial.

Magnetanalysatorn (Permagraph) kan ersätta en permastgraf med bestämning av materialens magnetiska egenskaper. Dessutom är MagInspect en prisvärd och lättanvänd testapparat, som med en impulsprocess kan registrera magnetiserings- och avmagnetiseringskurvan. Styrenhet och extern impulsmätsond är utrustad med innovativ mätelektronik som möjliggör en exakt och tillförlitlig mätning av magnetiserings- och avmagnetiseringskurva. En särskild fördel med MagInspect är att geometrin för det objekt som ska mätas i stor utsträckning är fri, medan särskilda magnetgeometrier krävs vid mätning med en permagraph.

Typiska användningsområden för MagInspect är:
– Materialkontroll och kvalitetskontroll
Bestämning av materialens magnetiska egenskaper
Forskning och utveckling
Undersökning av nya material/legeringar för magnetiska egenskaper
– Produktionskontroll
Övervakning av magnetisering av komponenter under tillverkningen
Dokumentation
– Upptagning av hysteressurve i magnettillverkningen

Mätparametrar vid MagInspect:
Koerzitivfältstyrka (i_HC): Nödvändig magnetisk fältstyrka för att minska magnetiseringen av ett material
- Remanens (BR): Restmagnetisering, som stannar i ett material efter att det externa magnetfältet har avlägsnats
- Mättnadmagnetisering (MS): Maximal magnetisering av material
Hysteresloopen: Kurva, visar förhållandet mellan magnetfältstyrkan och magnetisering


Impuls-mätsonden är utrustad med en inbyggd Hallsond som har en nyutvecklad mätelektronik. Denna kan med en frekvens på upp till 10 kHz registrera mätvärdena från hallsonden mycket exakt med en 16-bitars A/D-omvandlare. Samtidigt är en magnetiserings- och avmagnetiseringsspole inbyggd, som alstrar magnetiserings- och avmagnetiseringsimpulser. Styrenheten genererar de enskilda pulserna medan sondens mätelektronik registrerar den magnetiska toppfältstyrkan (H-värde) och magnetmaterialets flödesnivå (B-värde) exakt.
Det kompletta mätförloppet sker automatiskt, varvid vardera 10-13 impulser skapas för magnetiseringsprocess och avmagnetiseringsprocess. I kontrollenheten kan magnetmaterialet väljas för att använda rätt parametrar.
Styrenheten genererar baserat på de enskilda H- och B-värdena hysteressurve i separata steg som visas på färgdisplayen. Koerzitivkraften IHcI_HcIHc och Remanenz BrB_RBR är direkta resultat av hysteressurve och ger viktig information om magnetisk materialanalys och materialprovning.
När hela processen har avslutats kan en överföring av värdena till Microsoft Excel göras. Microsoft Excel har importfunktionen DataStreamer som gör det möjligt att ta över data direkt från styrenheten. En matematisk spolfunktion som implementeras i ett Excel-makro, makro, beräknar och visar en exakt hysteressurve.

Snabbförfarande för bestämning av i_HC- och BR-värdet utan hysteres i manuellt läge

Magnetanalysatorn (Permagraph) möjliggör dessutom en snabbmetod för jämförelse av HC-värdena från ett material för kvalitetskontroll i serien. Denna metod möjliggör en effektiv och exakt materialkontroll i tillverkningen för att snabbt utvärdera materialens magnetiska egenskaper och säkerställa kvaliteten.
Med snabbförfarandet kan en Magnetisier- och avmagnetiseringsimpuls som är anpassad efter magnetmaterialet utlösas manuellt. Som resultat visas direkt i_HC-värdet (Koerzitivkraft) och BR-värdet (remanens) på styrenheten.

Fördelar MagInspect för Permagraph
Pulsmetoden uppnår med den lilla sonden mycket höga fältstyrkor som behövs för att mätta materialet. Denna höga precision ger en exakt materialkontroll och materialanalys av de magnetiska egenskaperna, särskilt för små eller komplexa format magnetmaterial.
Det behövs inget externt, genomarbetat Magnetiser-OK med speciella polinsatser för olika magnetgeometrier. Detta förenklar materialkontroll och materialanalys, eftersom sonden direkt alstrar den nödvändiga magnetiserings- och avmagnetiseringsimpulsen, utan att behöva extra utrustning.
Pulsmetoden behöver ingen kompensationsspole, för att bestämma magnetmaterialets B-värde, eftersom varje impuls låter helt och hållet och det inte finns något patogenfält vid B-mätning.
Den lilla impulssonden är i stor utsträckning oberoende av magnetens geometri, så att även externa magneter kan mätas på rotorerna utan problem.
Magnetanalysatorn är dessutom betydligt billigare än en stapelgraf och erbjuder en effektiv lösning för test av magnetmaterial och materialanalys.
