PCE Instruments LM-FL250-HM1 Magnetfältsmätare med dataloggfunktion

Den kompakta flödesmätare List-Magnetik Flux-CHECK 250 är en ny handmätare för bestämning av den magnetiska flödet i ett magnetsystem eller enskilda magneter. Denna innovativa apparat ger en exakt möjlighet till ferromagnetisk materialkontroll och är ideal för materialanalys och materialkontroll i olika tillämpningar.

För provning av permanentmagneter eller magnetiskt system är det avgörande hur magnetkvaliteten och magnetmagnetiseringen är. Mätning av den magnetiska fältstyrkan med en magnetfältmätare är endast möjligt punktvis och tar inte hänsyn till magnetens volym. Denna uppgift utförs av en flödesmätare med hjälmträspole som möjliggör en exakt och volymetrisk mätning av hela magnetfältet.

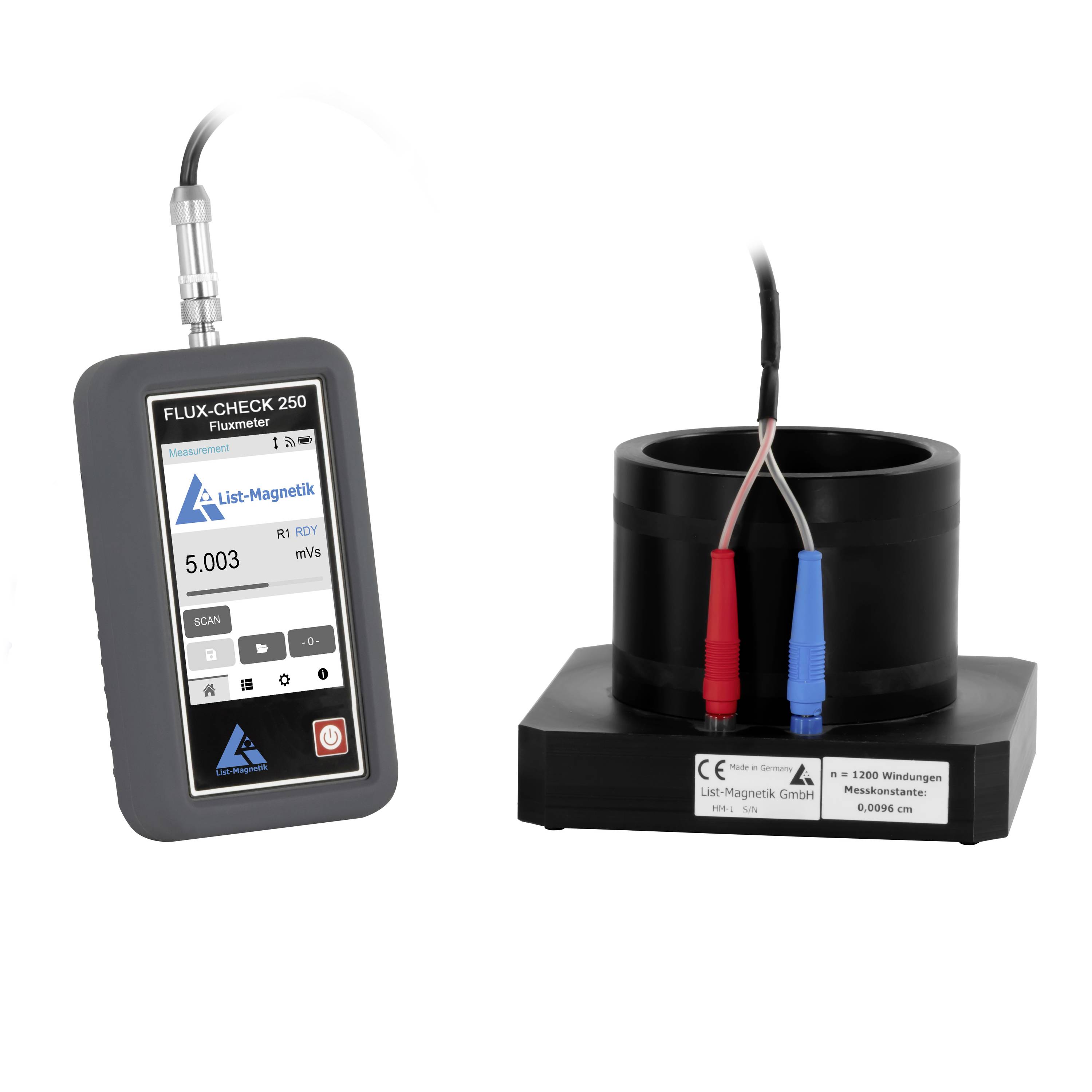

I kombination med List-Magnetik Helmholtz-momentspole HM-1 kan den magnetiska flödet av permanentmagneter bestämmas mycket exakt, eftersom magneternas totala volym mäts oberoende av position. Magnetens effekt på spolen bestäms i form av en elektrisk spänning och räknas om till fluss (eller Flux). Till enheten kan förutom hjälmholtz-momentspolen HM-1 även alla typer av spolar eller spolsonder anslutas, vilket ger was en hög flexibilitet vid ferromagnetisk materialkontroll och materialanalys.

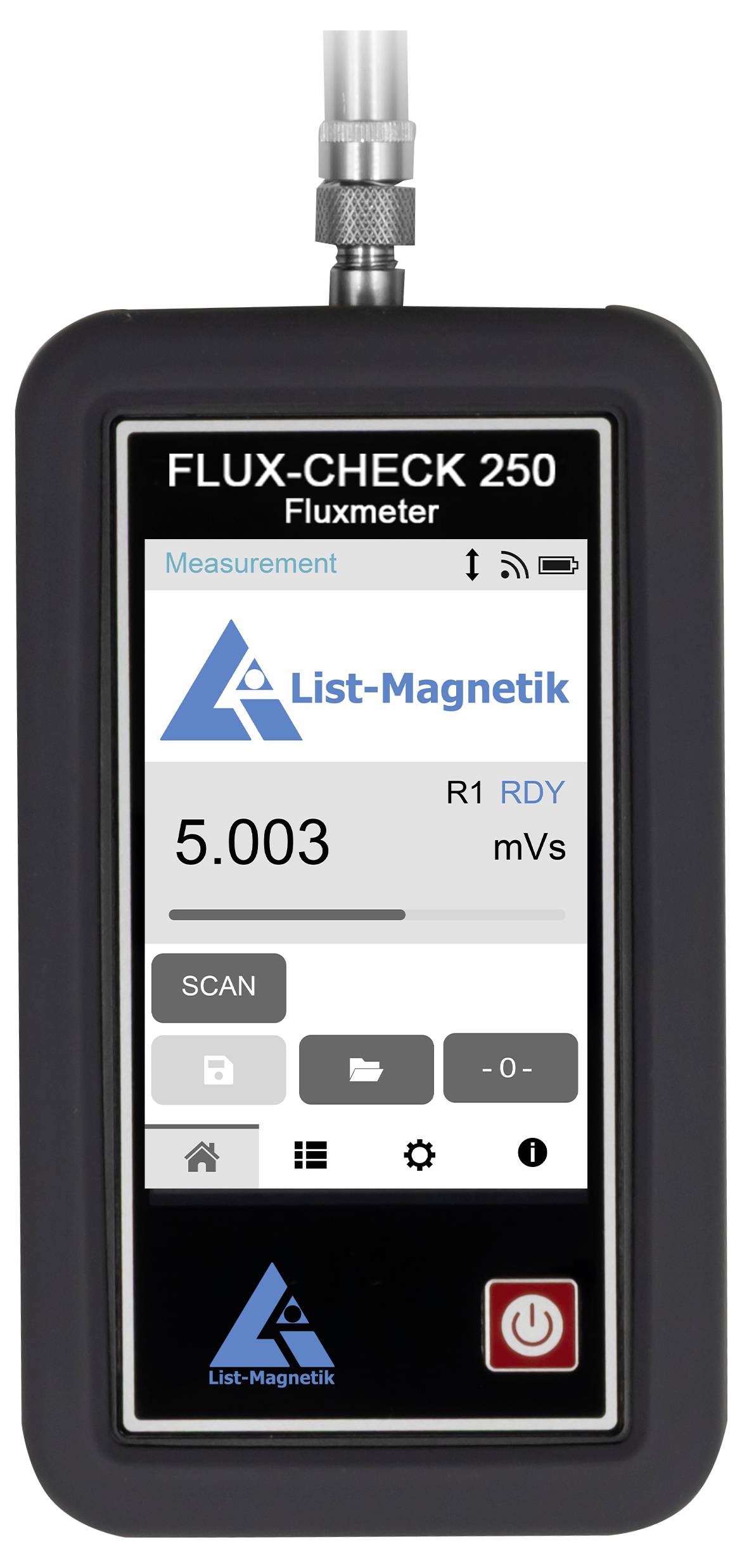

Registrering av den registrerade impulskurvan för flödesplaneringen ger en yta som bestämmer flödesnivån som integral. Denna yta behandlas som grafisk visning på LCD-touchpanelen med en upplösning på 320x480 pixel, och rätt flux beräknas utifrån detta. Tekniskt uttryckt är Fluxmeter Flux-CHECK 250 en elektronisk analog spänningsintegrator.

En drift som uppvisar många flödesmätare efter påslagning och som leder till en längre väntetid till den första mätningen eller om och om igen måste kompenseras under mätserien, upphör inte i Flux-CHECK 250. Istället anges ett triggervärde från vilket mätningen börjar, varvid det föregående driftvärdet automatiskt tas som värde. Omedelbart efter att apparaten har slagits på är den klar för mätning, vilket möjliggör was en snabb och pålitlig materialkontroll och materialanalys, utan tidsförlust genom ständig driftkompensation.

Förutom det magnetiska flödet Phi kan ytterligare information om spolen och den mässingsbelagda magneten registreras i flödesmätare. Dessa data kan användas för att beräkna ytterligare utsagor som stöder materialanalysen och den exakta materialprovningen av permanentmagneter och andra magnetiska system.
Spolens vindningstal (n) - därav beräknas "verkligt flöde"
Spolkonstant på hjälmspolens spole, därav beräknar "magnetiska ögonblick"
Magnetens volym, därav beräknar man flödestäthet B.

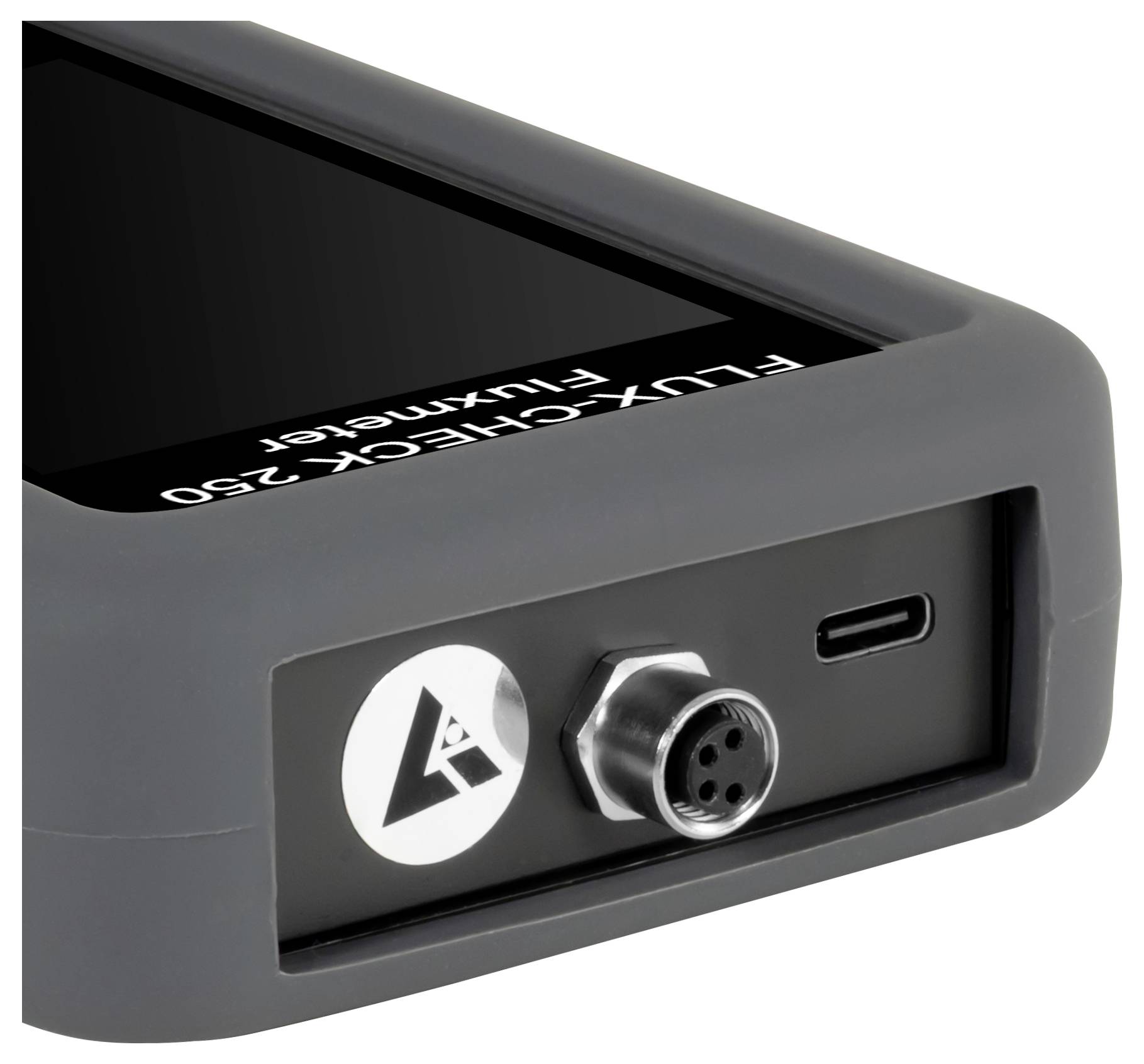

Enheten stöder dig med ett flexibelt mätvärdesminne, en kombinerad digital och analog visning och mätning av toppvärden. Tack vare det trådlösa Bluetooth-gränssnittet kan data överföras till en Windows-PC samt till appar för Android och iOS. Via USB-gränssnittet kan enheten kontinuerligt anslutas till en extern strömkälla.

På flygmätaren har SCPI-gränssnitt implementerats, vilket gör att enheten kan utföra mätningar och leverera mätvärden på distans i linjedrift. Anslutningen sker via USB, vilket säkerställer samtidigt strömförsörjningen och garanterar kontinuerlig drift.
