PCE Instruments eMobility installationstestenhet Typ 2 Mode 3 Antal anslutningar 5 x

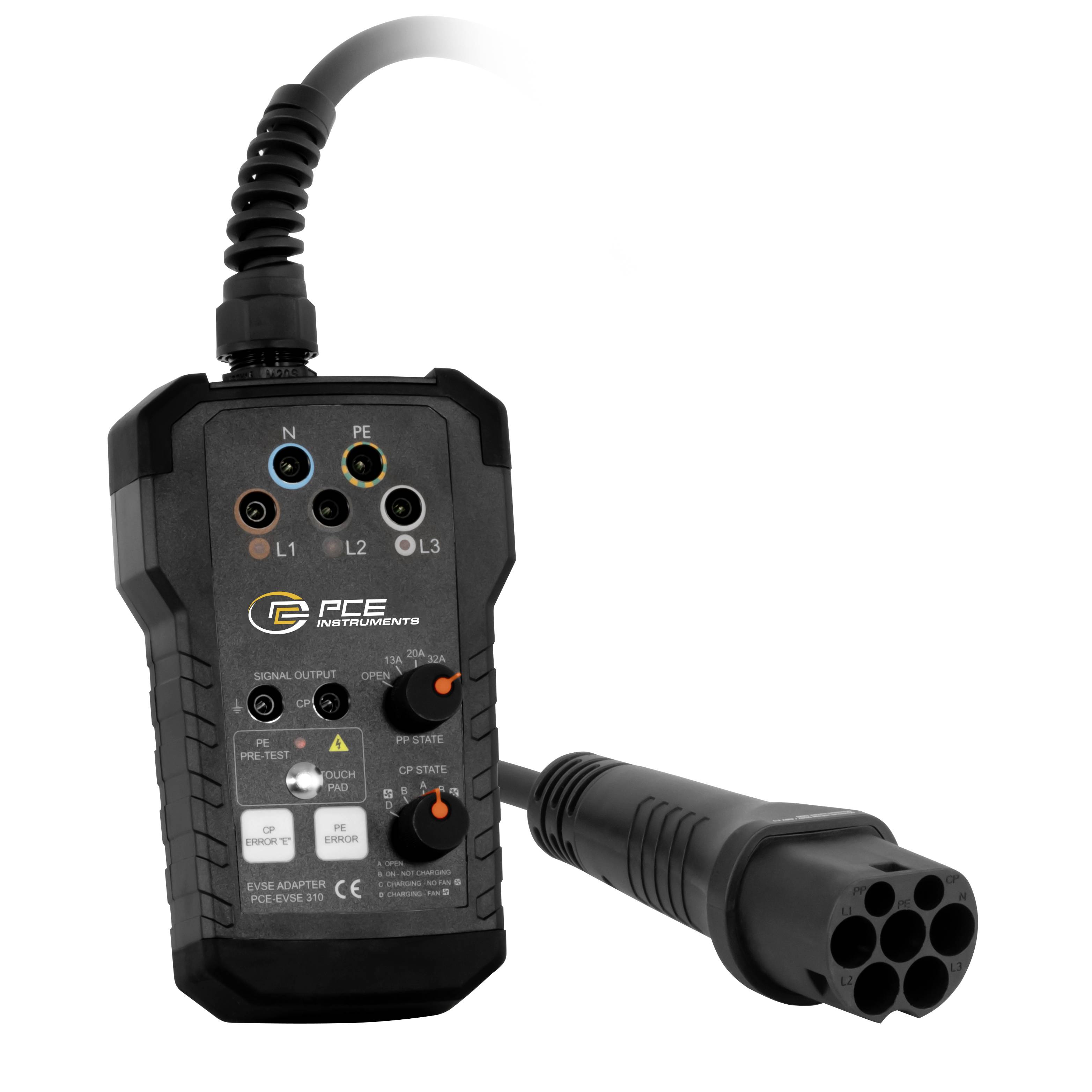

Portabel PCE-instrumenten elöversättare med kablar och rund flerstiftig kontakt, som visar ingångskontakter märkta N, PE, L1, L2 och L3.

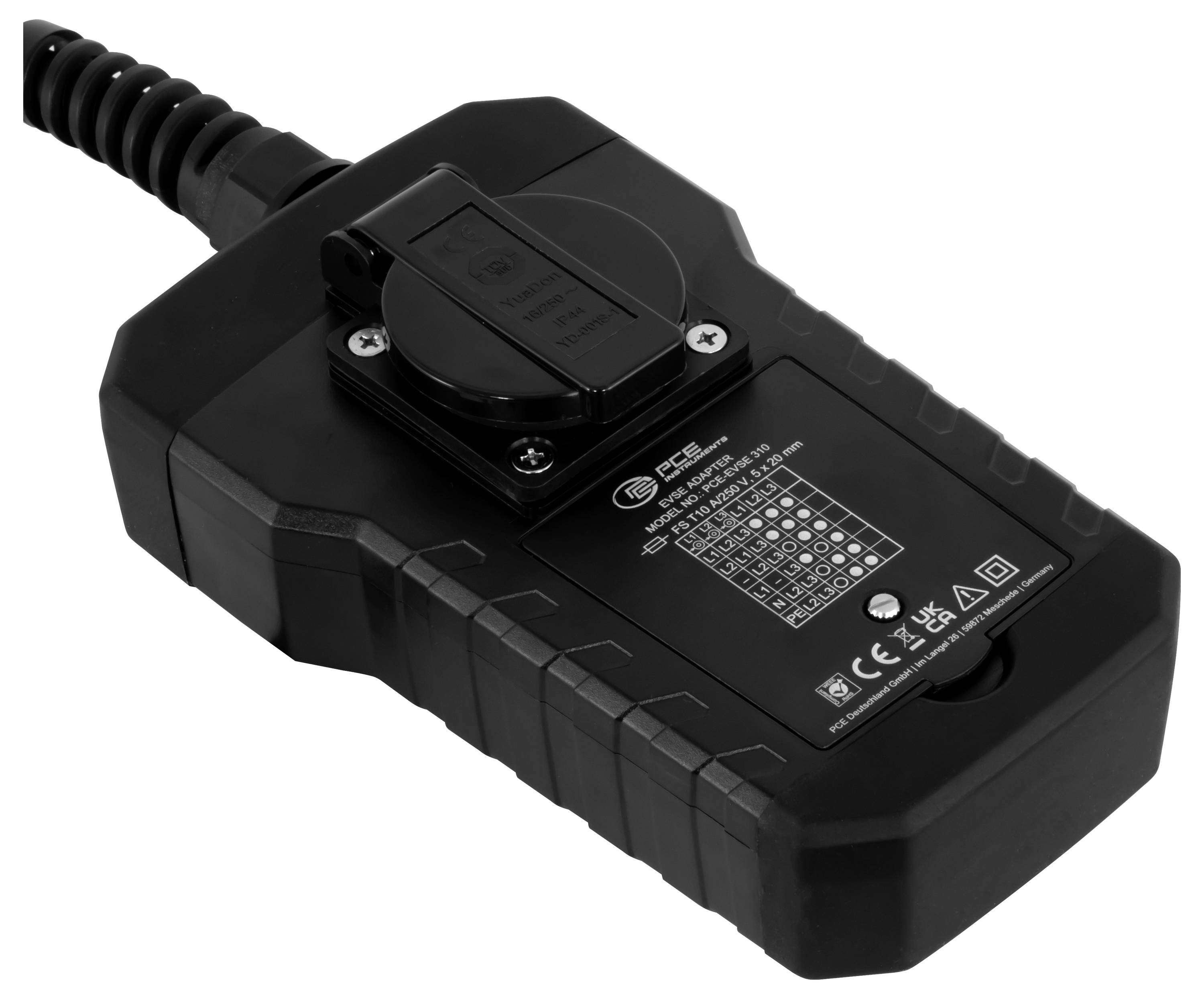

Svart trådad elektrisk enhet med ribbad sladd och monteringsfäste, visar etikett och säkerhetsmärkningar på baksidan.

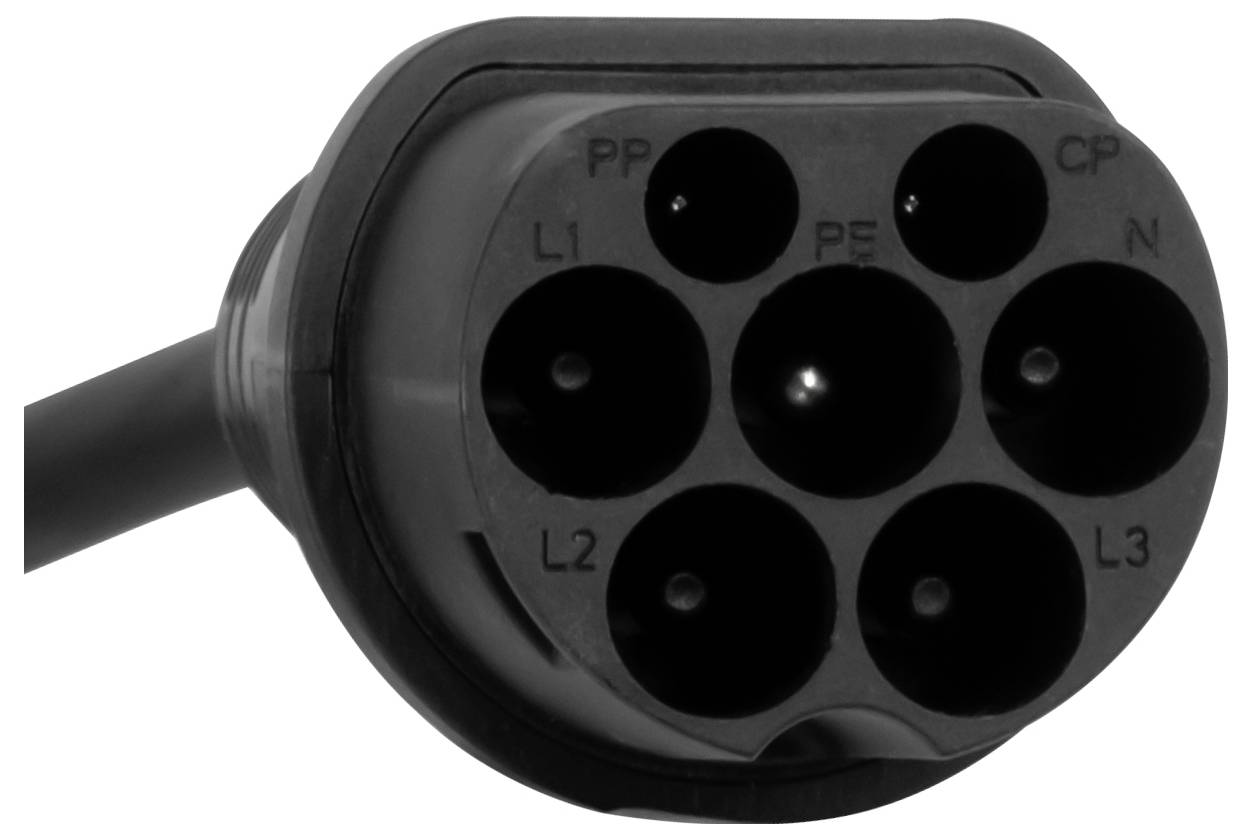

Närbild av en svart elektrisk fordonsladdar med sju runda stift och märkta kontakter, visad mot en vit bakgrund.
1/3
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 9 feb. 2027
Antal
Toal (4 552,00 kr / stycken)
4 552,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Laddningsstation

  • Mätanslutningsadapter för vägglådor
  • Fordonssimulering
  • Kabelsimulering
  • CP-utgång och nätuttag för mätändamål
  • Inkl. transportväska
  • PE-förtest
  • Status för proximity-pilot PP och Control-Pilot CP
  • Simulering av fel i CP ”E” och PE-fel
  • Eluttag för mätändamål
  • Säkerhetsmätuttag
  • Inkl. typ 2-kontakt
  • Inkl. Adapter till typ 1

Tekniska specifikationer

  • Testfunktioner
  • PE för-test ja, med kapacitiv elektrod
  • PP-simulering öppen, 13 A, 20 A, 32 A, 63 A.
  • CP STATUS A, B, C, D
  • CP FEL "E" E.
  • PE fel / jordningsfel Ja
  • Allmänna tekniska uppgifter
  • ANSLUTNINGAR L1, L2, L3, N, PE
  • Anslutningar ytterligare information max. 230V (1-fas) / 430V (3-fas); 50 / 60Hz 10A / 250 V typ 2-kontakt på kabeln (för typ 1 extra adapter krävs)
  • Norm(er) IEC62196-2 typ 2 kontakt
  • Kabellängd 25 cm
  • Säkerhetsstandard II / 300 V.
  • Eluttag, max. 250 V; 50/60 Hz; 10 A.
  • Utgångar 2 st. 4 mm uttag (signalutgångsklämmor)
  • Säkring(er) nätuttag T10A/ 250V
  • Skyddsklass (enhet) IP40
  • Vikt 643 g
  • Mått (L x B x H) 600 x 105 x 73 mm
  • Driftsförhållanden 0... 40 °C , 80 % r.F
  • Lagringsförhållanden: -10 50 °C , 80 % r.F
  • Språk som bruksanvisning på tyska, engelska
Typ av produkt

eMobility installationstestenhet

Ladestecker

Typ 2

Lademodus

Mode 3

Antal anslutningar

5 x

Antal faser

1-fas & 3-fas

Kabellängd

25 cm

IP40

Godkännanden

IEC62196-2 typ 2 kontakt

Tillverkarfärg

Svart-grå

Längd

600 mm

Bredd

105 mm

Höjd

73 mm

Vikt

643 g

Dokument & nedladdningar

Datablad

Datablad 3192919 PCE Instruments eMobility installationstestenhet Typ 2 Mode 3 Antal anslutningar 5 x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3192919 PCE Instruments eMobility installationstestenhet Typ 2 Mode 3 Antal anslutningar 5 x

Beskrivning

EVSE-testaren för väggboxar är för VDE 0100 provare för kontroll av laddningsstation (laddningsläge 3) för elbilar. Denna adapter kan användas med installationsprovare PCE-ITE 55B eller med de flesta andra vanliga VDE 0100-provare. Tack vare LED:erna för spänningsdetektering i 3 faser kan man snabbt fastställa om det föreligger ett installationsfel.

Med PP State-kontrollvred kan lastkabelns strömkapacitet simuleras. Belastningen på strömmen simuleras med olika motstånd i EVSE-testaren för vägglådor som är anslutna mellan PP- och PE-ledare. Med vridreglaget CP State kan olika fordonsstatus simuleras. Fordonets tillstånd simuleras med olika motstånd som är anslutna mellan CP- och PE-ledarna.

Till eluttaget kan en extern belastning anslutas. Denna utgång är endast avsedd för mätändamål och ger möjlighet att kontrollera strömräknarens funktion. Dessutom kan man med EVSE-testaren för vägglådor även simulera ett PE-fel (jordanslutning). EVSE-testaren för väggboxar levereras i en enhetsväska. Som tillval finns det ytterligare en adapter för vägglådor med typ 1-anslutning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

  • Laddkontakt: Typ 2

Ingår i leveransen

  • 1 x mätanslutningsadapter för vägglådor PCE-EVSE 310+
  • 1 x bruksanvisning
  • 1 x transportväska
  • 1 x typ 2 kontakt
  • 1 x adapter till typ 1 (PCE-EVSE ADP)

Tips

Observera, kräver auktoriserad elektriker för installation.
