Name: Panasonic JJM1A12 Bil-reläer 12 V/DC 20 A 1 NO
Brand: Panasonic
SKU: 504949
Availability: InStock

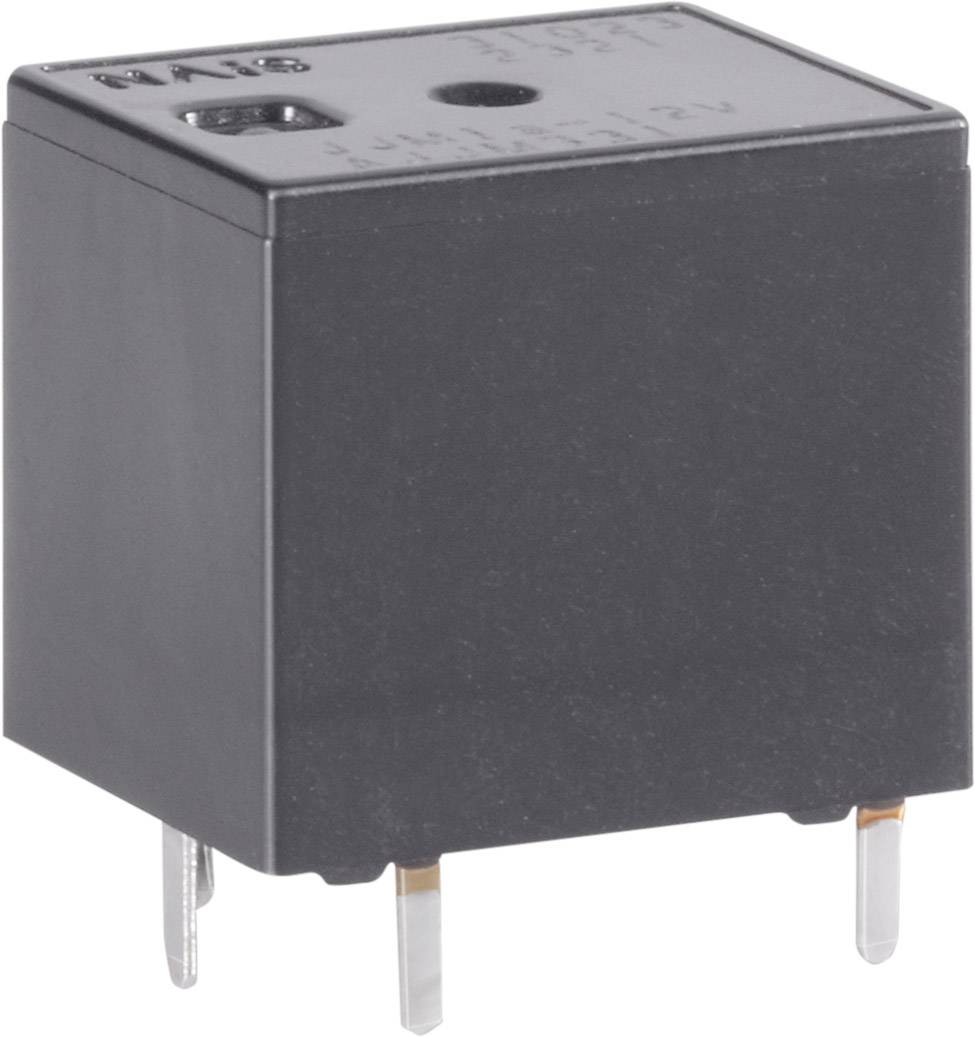

En fyrkantig svart elektronisk reläenhet med fyra metalliska anslutningar, använd i elektriska kretsar.

Diagram över en elektronisk komponent med dimensioner i millimeter. Framvy och sidovy visar olika mått. En anteckning längst ner förklarar att en markerad anslutning endast gäller för Typ 1 Form C.

Teknisk ritning av en rektangulär komponent med hål och dimensionsangivelser i millimeter för bredd, höjd och håldiameter.

Kopplingsschema för ett reläer med tre anslutningar: COM, COIL, NO. Kontakten är öppen i viloläge.

'Kopplingsschema med tre transistorer. Värden: 15,5 (810), 12 (412), 13,9 (546).'

1/5

Typ av produkt

Bil-reläer

Nominell spänning spole

12 V/DC

Kontakttyp

1 NO

Anslutning

Krets

Växelspänning (max.)

14 V/DC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 9 nov.

9 Styck (Bara så länge lagret räcker)

Antal

Styck

Toal (45,90 kr / stycken)

45,90 kr

inkl. moms

Endast 9 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Tillslagsström: 40 A
Brytström (min.): (vid 12 V/DC) 1 A
Spoleffekt: 640 mW

Typ av produkt: Bil-reläer

Typ: JJM1A12

funktioner: utan monteringsfäste

Nominell spänning spole: 12 V/DC

Kontakttyp: 1 NO

Kontaktmaterial: Silverlegering

Anslutning: Krets

Växelspänning (max.): 14 V/DC

Växelström (max): 20 A

Brytström slutande kontakt (max.): 20 A

Motstånd (spole): 225 Ω

Min. temperatur: -40 °C

Max. temperatur: +85 °C

Bredd: 12 mm

Höjd: 13.9 mm

Längd: 15.5 mm

Mått.: (L x B x H) 15.5 x 12 x 13.9 mm

Typ: Bilrelä JJM1A12

Dokument & nedladdningar

Datablad

Datablad 504949 Panasonic JJM1A12 Bil-reläer 12 V/DC 20 A 1 NO

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 504949 Panasonic JJM1A12 Bil-reläer 12 V/DC 20 A 1 NO

Beskrivning

Observera, denna text är maskinöversatt.

Kompakt, platsbesparande fordonsreläer med mycket hög inkopplingsström i den förseglade huset. Användning: komfortelektronik, fönster, centrallås, luftkonditionering, taklucka, vindrutetorkare, fläkt, yttre justerings spegel, belysning, fönster värmare.

Tips

Uppgifterna om brytström gäller den maximala kopplingsströmmen. Ytterligare specifikationer finns i den omfattande dokumentationen som finns tillgänglig för gratis nedladdning.
