Name: Panasonic CM112 Bil-reläer 12 V/DC 35 A 1 switch
Brand: Panasonic
SKU: 505054
Availability: InStock

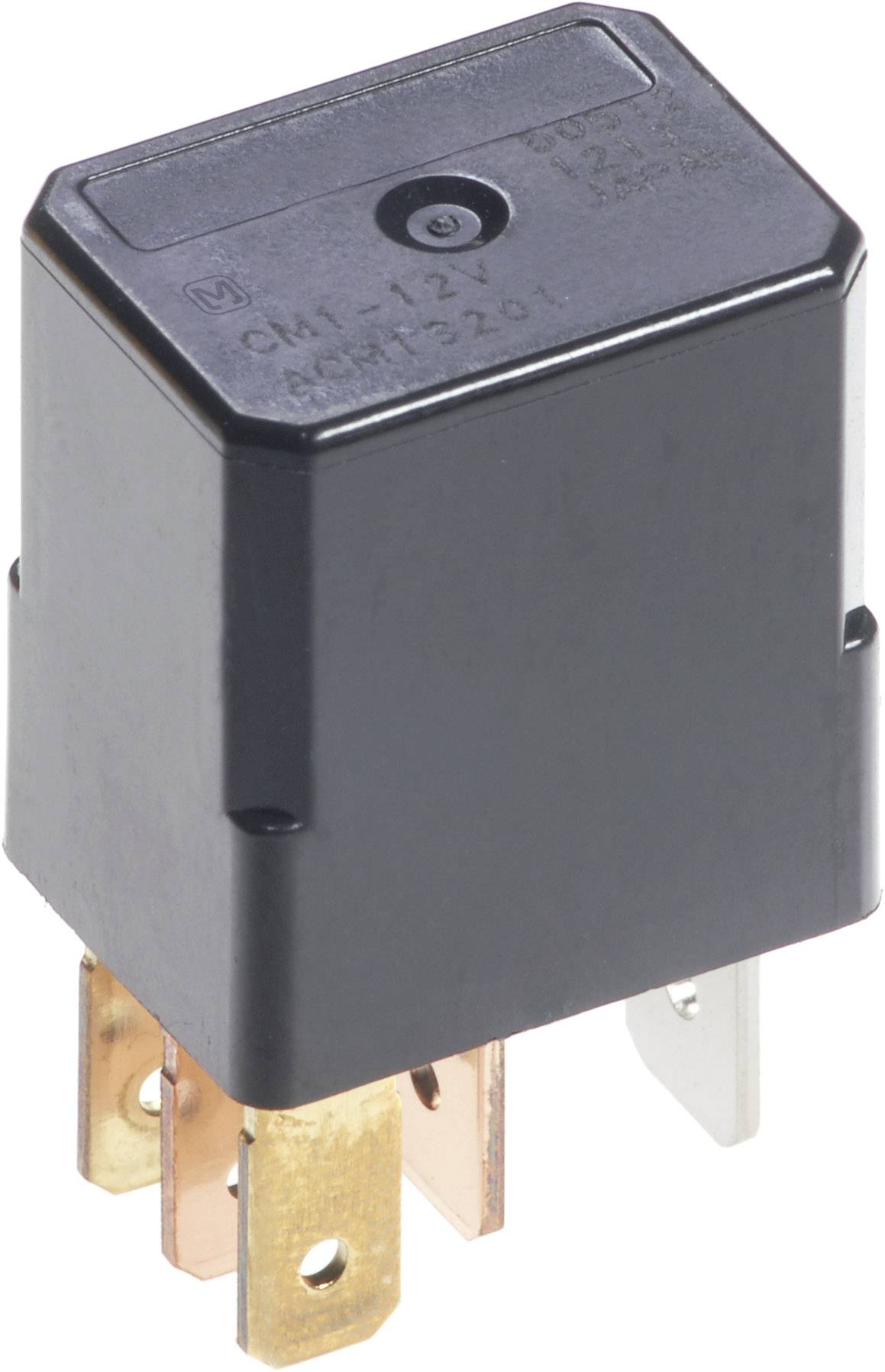

Elektriskt relä med svart hölje och tre metallkontakter. Används för styrning av elektriska kretsar.

Oskarp skiss av ett geometriskt sexkantigt objekt med siffror och linjer. Detaljer svåra att urskilja.

Diagram över ett relä med spole- och motståndssymboler. Text: "Motstånd, om använt". Anmärkning: "Använd inte vid 1 Form A-typer"

Kopplingsschema för en elektronisk komponent med mått i millimeter. Visar framvy och undersida med kontakter.

1/4

Liknande avbildning

Typ av produkt

Bil-reläer

Nominell spänning spole

12 V/DC

Kontakttyp

1 switch

Anslutning

Flatstift 6.3 mm

Växelspänning (max.)

14 V/DC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 9 nov.

242 Styck

Antal

Styck

Toal (109,00 kr / stycken)

109,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brytström (min.): (vid 12 V/DC) 1 A
Spoleffekt: 1500 mW

Typ av produkt: Bil-reläer

Typ: CM112

funktioner: utan monteringsfäste

Nominell spänning spole: 12 V/DC

Kontakttyp: 1 switch

Kontaktmaterial: Silverlegering

Anslutning: Flatstift 6.3 mm

Växelspänning (max.): 14 V/DC

Växelström (max): 35 A

Motstånd (spole): 103 Ω

Mekanisk livslängd: 1 x 10⁶

Min. temperatur: -40 °C

Max. temperatur: +85 °C

Bredd: 15 mm

Höjd: 22 mm

Längd: 20 mm

Mått.: (L x B x H) 20 x 15 x 22 mm

Typ: CM112 GPIIH

Dokument & nedladdningar

Datablad

Datablad 505054 Panasonic CM112 Bil-reläer 12 V/DC 35 A 1 switch

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 505054 Panasonic CM112 Bil-reläer 12 V/DC 35 A 1 switch

Beskrivning

Kompakt och utrymmessnål automobilreläer med hög stöttålighet och låg kontaktförlust. Användning: komfortelektronik, luftkonditionering, fläkt, ABS, belysning, vindruteuppvärmning.

Tips

Uppgifterna om brytström gäller den maximala kopplingsströmmen. Ytterligare specifikationer finns i den omfattande dokumentationen som finns tillgänglig för gratis nedladdning.

Beskrivning

Kompakt och utrymmessnål automobilreläer med hög stöttålighet och låg kontaktförlust. Användning: komfortelektronik, luftkonditionering, fläkt, ABS, belysning, vindruteuppvärmning.

Tips

Uppgifterna om brytström gäller den maximala kopplingsströmmen. Ytterligare specifikationer finns i den omfattande dokumentationen som finns tillgänglig för gratis nedladdning.
