Name: Panasonic ACT112 Bil-reläer 12 V/DC 20 A 1 switch
Brand: Panasonic
SKU: 504988
Availability: BackOrder

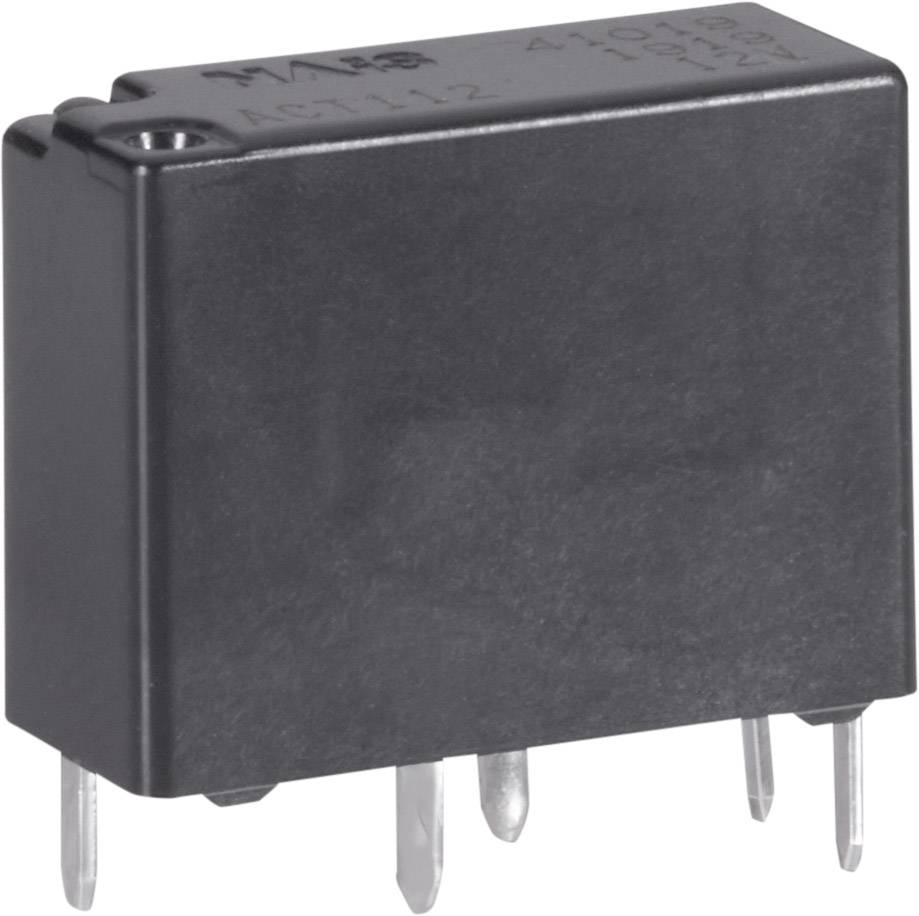

Ett svart elektroniskt relä med fyra metallstift.

Teknisk ritning med dimensioner och toleranser. Visar avstånd och diametrar för olika punkter och linjer.

Teknisk ritning med komponentdimensioner i millimeter; visar fram-, sido- och toppvyn av en elektronisk komponent.

Reläschema: Visar kontakterna 'COM', 'NO', 'NC', symboliserar öppen och sluten strömkrets med en LED-indikator.

1/4

Liknande avbildning

Typ av produkt

Bil-reläer

Nominell spänning spole

12 V/DC

Kontakttyp

1 switch

Anslutning

Krets

Växelspänning (max.)

14 V/DC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Okänd leveranstid

Antal

Styck

Toal (69,00 kr / stycken)

69,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brytström (min.): (vid 12 V/DC) 1 A
Spoleffekt: 800 mW

Typ av produkt: Bil-reläer

Typ: ACT112

funktioner: utan monteringsfäste

Nominell spänning spole: 12 V/DC

Kontakttyp: 1 switch

Kontaktmaterial: Silverlegering

Anslutning: Krets

Växelspänning (max.): 14 V/DC

Växelström (max): 20 A

Brytström slutande kontakt (max.): 20 A

Motstånd (spole): 180 Ω

Min. temperatur: -40 °C

Max. temperatur: +85 °C

Bredd: 7.2 mm

Höjd: 13.5 mm

Längd: 17.4 mm

Mått.: (L x B x H) 17.4 x 7.2 x 13.5 mm

Typ: ACT112

Dokument & nedladdningar

Datablad

Datablad 504988 Panasonic ACT112 Bil-reläer 12 V/DC 20 A 1 switch

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 504988 Panasonic ACT112 Bil-reläer 12 V/DC 20 A 1 switch

Beskrivning

Smalt miniatyrrelä för bil i slutet hölje. Levereras som enkel- eller dubbelspolrelä. CT2-reläer med inbyggd H-brygga för motoromstyrningsbrytning. Användning: Komfortelektronik, fönsterhissar, centrallåsning, justering av säten, taklucka, fläkt, justering av elsidospeglar, belysning.

Tips

Uppgifterna om brytström gäller den maximala kopplingsströmmen. Ytterligare specifikationer finns i den omfattande dokumentationen som finns tillgänglig för gratis nedladdning.

Beskrivning

Tips

Uppgifterna om brytström gäller den maximala kopplingsströmmen. Ytterligare specifikationer finns i den omfattande dokumentationen som finns tillgänglig för gratis nedladdning.
