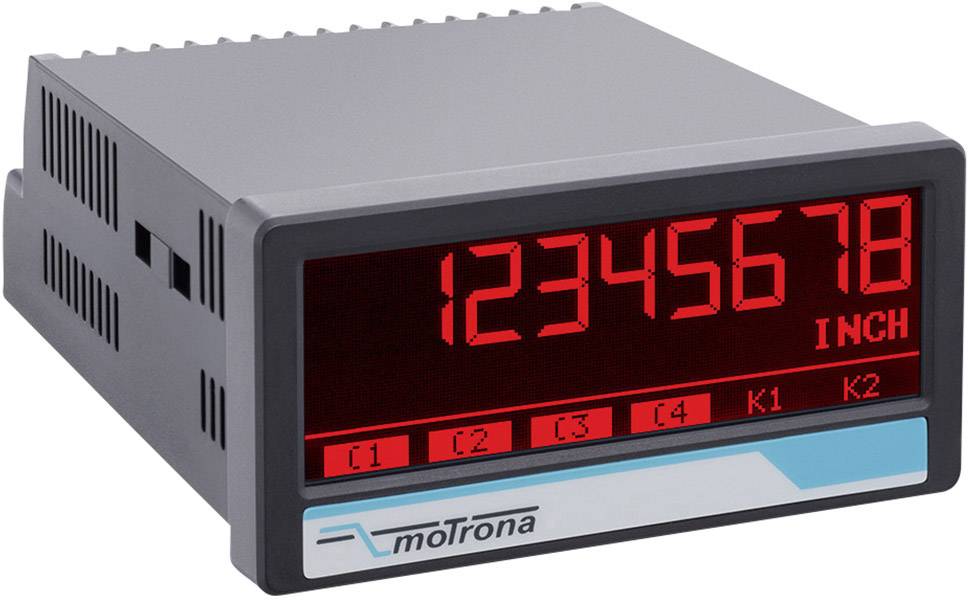

Motrona 6588.5150.IO Digital display
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (5 390,00 kr / stycken)
5 390,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Mätinstrument
- Två separat skalbara 16-bitars analoga ingångar
- ±10 V eller 0/4 … 20 mA
- 3 styringångar för HTL / PNP-signaler
- Spänningsförsörjning 18... 30 V/DC
- Hjälpspänningsutgång 24 V DC för givarförsörjning
- Mycket exakt referensutgång 10 V för potentiometer> 1 kOhm
- Normkapsling med 96 x 48 mm och kapslingsklass IP 65
- Ljus och kontrastrik grafikdisplay med händelsestyrda färgvarianter
- Emulering av en 7-segments display med symboler och enheter
- Intuitiv och enkel parametrering med klartext och pekskärm
- Multi-funktionsenhet med driftslägen för visning av
- Ingång 1, ingång 2, samt länkar
- (IN1 + IN2, IN1 - IN2, IN1 X IN2, IN1: IN2)
- Många funktioner som tara, filter och medelvärdesbildning
- Linjärisering med 24 noder
- Alternativ IO (= IO-link Device V1.1)
- Cykeltider< 3 msec
- Processdata I 32 byte (6 x processvärden från AX350):
- Analogt värde 1 (skalerat/linjäriserat) och enhet
- Analogt värde 2 (skalerat/linjäriserat) och enhet
- Analogt värde 1 (skalerat/linjäriserat) med dödinställning och enhet
- Analogt värde 2 (skalerat/linjäriserat) med dödinställning och enhet
- Koppling Analogvärde 1 (skalerat/linjäriserat) med analogvärde 2 (skalerat/lineariserat) och enhet
- Koppling Tototalisator Analogvärde 1 (skalerat/linjäriserat) med Totaleser Analogvärde 2 (skalat/lineariserat) och enhet
- Processdata Out 8 byte (2 x IO-link processvärden till AX350):
- IOL-processvärden Out 1 med skalning, inställbar decimalpunkt och programmerbara enheter
- IOL-processvärden Out 2 med skalning, inställbar decimalpunkt och programmerbara enheter
- Dataöverföring via COM3 (230,4 kbaud)
Tekniska specifikationer
- Typ av produkt
Digital display
- Mätfunktioner
Ström
Spänning
- Messbereich (min.)
20 mA
- Typ
6588.5150.IO
- Messbereich (max.)
10 V
- Bild - Displayteknik
LCD
IP65
- Inbyggnadsbredd
96 mm
- Inbyggnadshöjd
48 mm
- Driftspänning
24 V/DC
- Mått.
(L x B x H) 116 x 96 x 48 mm
- Vikt
200 g
- Driftspänning max.
30 V/DC
- Driftspänning (min.)
18 V/DC
- Displaybelysning
röd
- Egenskaper
konfigurerbar färgskärm
Visar flera värden
- Monteringsdjup
116 mm
- Tillverkarfärg
Svart
- Bredd
96 mm
- Höjd
48 mm
- Längd
116 mm
- Rambredd
96 mm
- Gränssnitt
IO-link
- Sifferhöjd
13 mm
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2160783 Motrona 6588.5150.IO Digital display
Beskrivning
När det gäller Industri 4.0 möjliggör processdisplay med IO-link-enhet till exempel digitalisering av vanliga analoga sensorer. Därmed uppstår en mängd innovativa funktioner för standardsensorer, som till exempel överföring av statusinformation, konfigurering av enheter under drift eller digital analys och skalning av analoga sensorer. Detta besparar framför allt kostnader för anpassning och ibruktagande. Dessutom kan svaga punkter identifieras och revideras tack vare omfattande övervakning innan maskinläget håller på att bli.
Enheten fungerar som på plats-visning med IO-Link-enhet för visning av två processdata. Med resistiv pekskärm och flerfärgad grafikdisplay (röd, grön, gul). Visning av klartext, symboler och enheter möjlig
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Enheten fungerar som på plats-visning med IO-Link-enhet för visning av två processdata. Med resistiv pekskärm och flerfärgad grafikdisplay (röd, grön, gul). Visning av klartext, symboler och enheter möjlig
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Display standardinbyggnadskåpa
