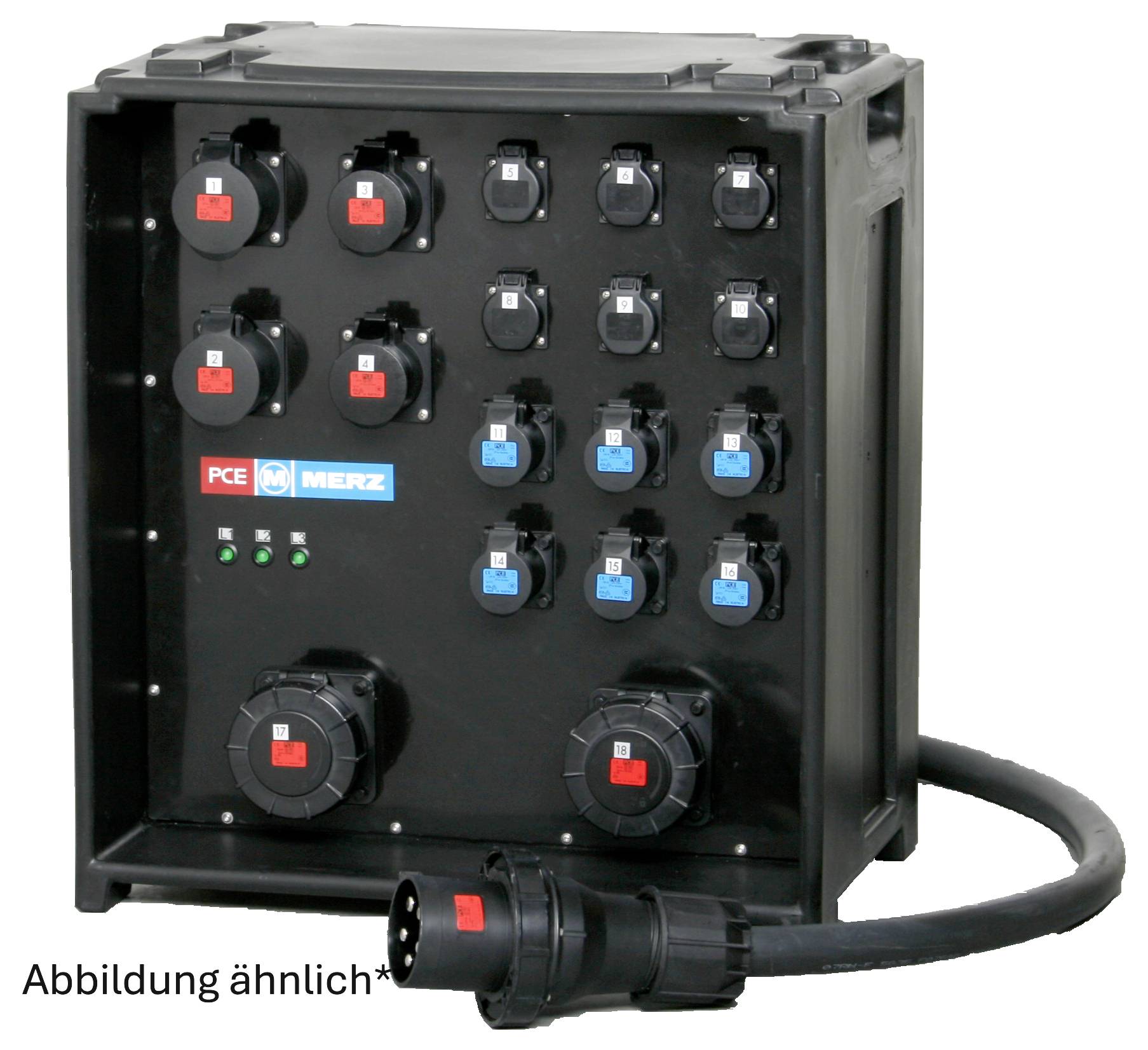

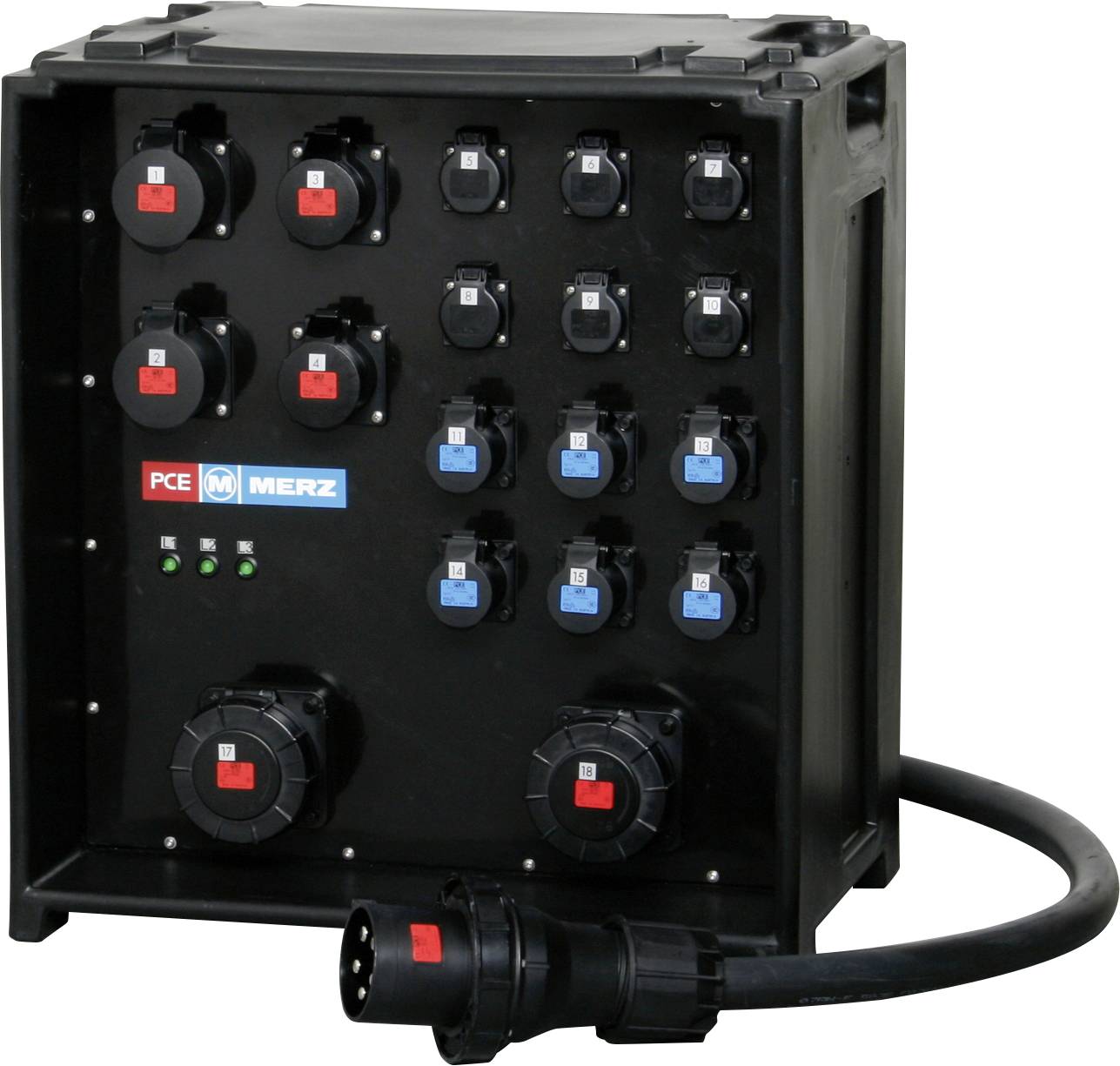

MERZ CEE uttagsfördelare M-SVE5-4 125/222-6/2H16/G/E/MS MZ85801 400 V 125 A
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Höjdpunkter & detaljer
EVENTFÖRDELARE 125 A.
- Extremt robust polyeten-hölje
- Stapelbar
- Inbyggda bärhandtag
Tekniska specifikationer
- Typ av produkt
CEE uttagsfördelare
- Antal CEE kopplingar
7
- Anslutning A
CEE-uttag
- Anslutning B
Jordat kontaktuttag
CEE- Vägguttag 16 A 5polig
CEE-Vägguttag 32 A 5polig
CEE-Vägguttag 63 A 5polig
- Antal jordade kontakter
6
- Ingångar
CEE 125A 5-polig
- Nominell ingångsspänning
400 V
- Nominell utgångsspänning
400 V
- Nominell ingångsström
125 A
IP44
- Mått.
(L x B x H) 400 x 600 x 670 mm
- Längd
400 mm
- Bredd
600 mm
- Höjd
670 mm
- Ingångar (CEE fördelare)
CEE Kontakt 125 A 5-polig
- Utgångar (CEE fördelare)
CEE Koppling 16 A 5-polig
CEE Koppling 32 A 5-polig
CEE Koppling 63 A 5-polig
Skyddskontakt-koppling
- Innehåll
1 st
Dokument & nedladdningar
Datablad
Datablad 3521751 MERZ CEE uttagsfördelare M-SVE5-4 125/222-6/2H16/G/E/MS MZ85801 400 V 125 A
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3521751 MERZ CEE uttagsfördelare M-SVE5-4 125/222-6/2H16/G/E/MS MZ85801 400 V 125 A
Beskrivning
86 kVA fördelare i plast
IP44
Inmatning: 1xCEE 125A 5-polig
Glidkontakt: 1xCEE 125A 5-polig (osäkrad)
Jordfelsbrytare 7 x 40/0,03 A typ A; 2x 63/0,3 A typ A.
CEE uttag 5-pol. 2x16A, 2x32A, 2x63A
2 x Harting HAN16
Jordade uttag 6
Ledningsskyddsbrytare:24x16A C 1-polig
9 x 32A C 1-polig; 9 x 63a C 1-polig
Midnight-utförande (alla uttag svart)
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
IP44
Inmatning: 1xCEE 125A 5-polig
Glidkontakt: 1xCEE 125A 5-polig (osäkrad)
Jordfelsbrytare 7 x 40/0,03 A typ A; 2x 63/0,3 A typ A.
CEE uttag 5-pol. 2x16A, 2x32A, 2x63A
2 x Harting HAN16
Jordade uttag 6
Ledningsskyddsbrytare:24x16A C 1-polig
9 x 32A C 1-polig; 9 x 63a C 1-polig
Midnight-utförande (alla uttag svart)
