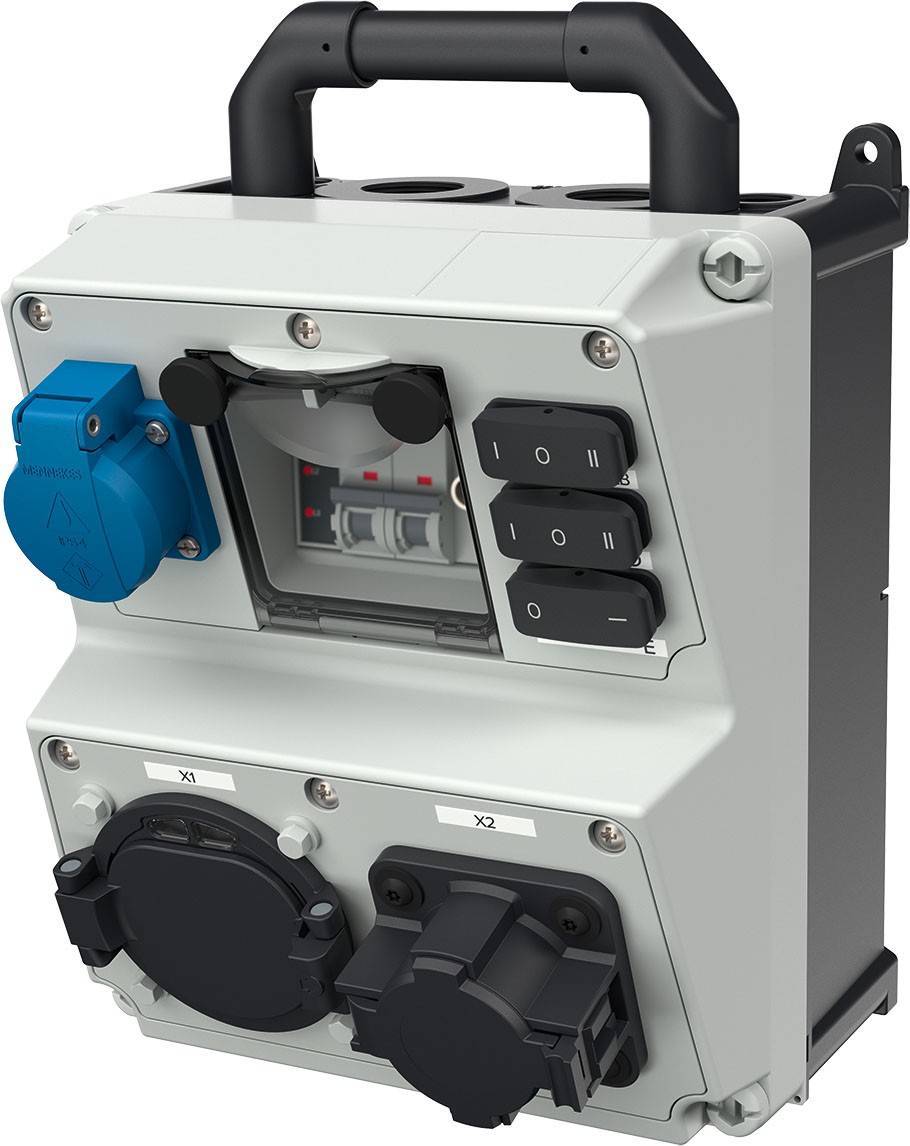

MENNEKES 320013 eMobility installationstestenhet Typ 1 & typ 2 Mode 3 32 A

Mennekes testbox Generation 3, som funktionsprövning av laddningsstation, vägglåda och laddningskabel för anslutning av kontrollboxen, kan den fast slagna laddningskabeln (typ 1 eller 2) hos en laddare, en Mode 3-laddningskabel eller en testkabel generation 2 (med laddningskontakt och laddningskoppling) användas. En testkabel medföljer inte kontrollboxen, men kan vid behov beställas separat. Elegant, robust plasthölje i AMPLAST i AMAXX-design med bärhandtag kan plomberas, med ytter-u Inre fixering kapslingsklass IP 20 mått 260 x 225 x 190 (HxBxD) överdel elektrogrå RAL 7035 underdel svart, svart, gångjärn på sidan med lock med dubbelgänga bestyckning/säkring: 1 jordat uttag (typ F) 1 LS-brytare 10 1p+N B 1 fordonsladdningskontakt typ 1 20A läge 3 med fällbart lock 1 fordonsladdningskontakt typ 2 32A Mode 3 med självstängande lock för ytterligare inbyggnad: 3 vippkontakt 1 trefasrelä 1 BNC-motstånds-diod-kombination följande kontroller kan genomföras: 1. Brytare (State A / B) 2. Simulering av icke gasande och gasande fordon laddning med och utan luftningskrav State C /D) 3. Felmeddelande från det elektriska fordonet kortstängning mellan CP och PE (State E) 4. Vridströmrelä med signallampor för kontroll av faser, det högerroterande fältet och de yttre ledspänningarna mot neutralledaren 5. Kontroll av räknare genom anslutning av en växelströmslast till det jordade uttaget 6. BNC-uttag för anslutning av ett oscilloskop kan användas för kontroll av CP-signalen

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
