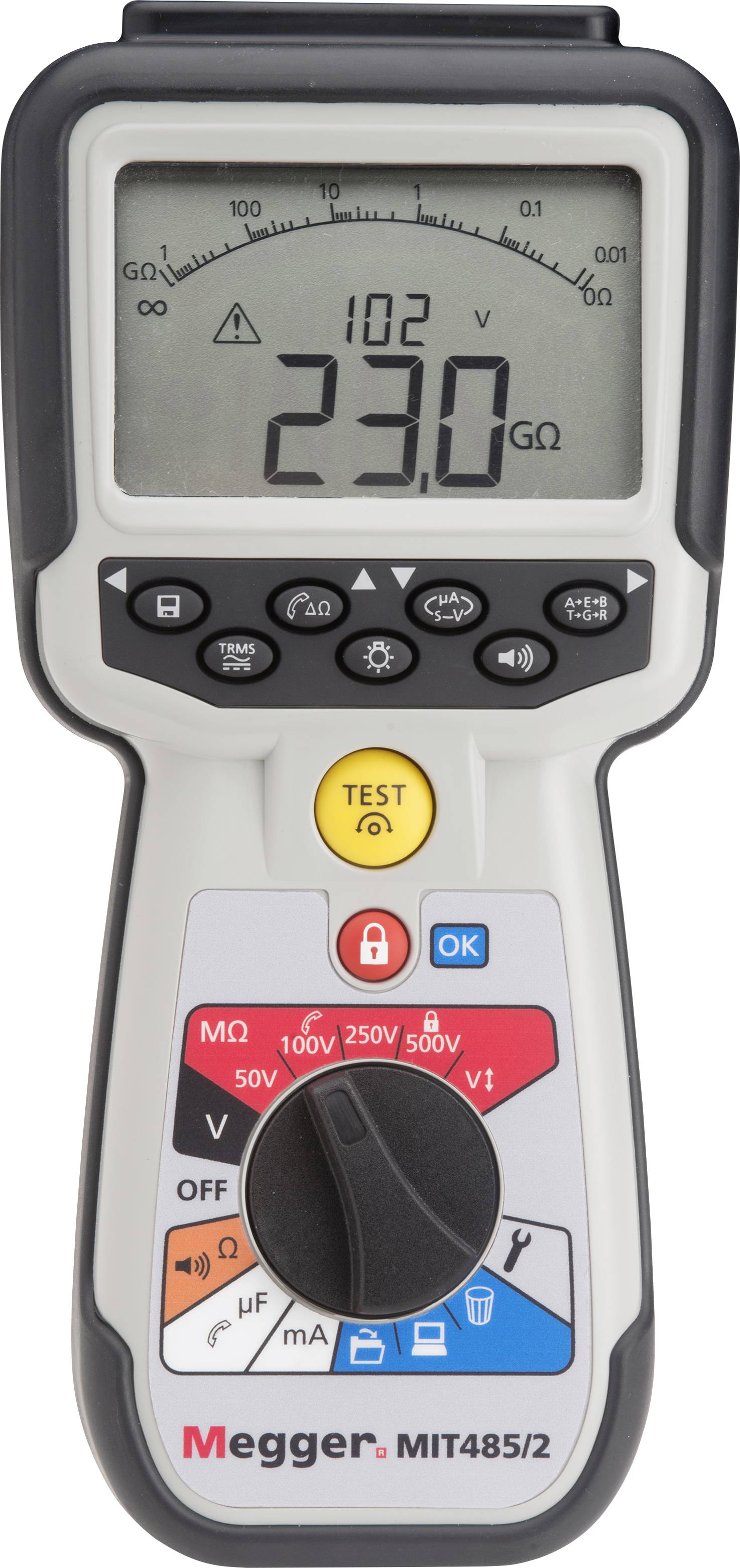

Megger MIT485/2 Isolationsprovare 50 V, 100 V, 250 V, 500 V 100 GΩ
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
2 Styck
Antal
Toal (13 112,00 kr / stycken)
13 112,00 kr
exkl. moms
Fri frakt
Endast 2 Styck kvar på lager
Höjdpunkter & detaljer
Isolationstestare
- Isolationsprovning av upp till 500 V och 100 GΩ område i en handmätare
- 3-ledaranslutning för A-, B- och E-anslutning (ny)
- Skyddad tillgång till 500 V för att skydda mot oavsiktlig skada (nytt)
- Uppladdningsbara alternativ för nät- och billaddning (ny)
- Snabbare förbindelseprovning med ett område på 0,01 Ω till 1 MΩ (ny)
- Differentiell mätförmåga (ny)
- Stabiliserad isolationsprovningsspänning (ny)
- 600 V TRMS växel- och likspänningsmätning
- Lagring av analysresultaten och Bluetooth®-nedladdning
- CAT IV 600 V
- Väderbeständig - varje testdon är tätat enligt IP54 och har ett vädertåligt hölje för att minska risken för vattenläcka, t.ex. i batteri- och säkerhetskåpa.
- Robust hölje - gummi över formdelen ger en perfekt kombination av stötdämpande yttre skydd och utmärkt grepp i ett kraftigt modifierat ABS-hölje. Detta leder till ett nästan oförstörbart hölje.
- Batterier - det behövs sex vanliga alkaliska AA-batterier eller uppladdningsbara NiMH-batterier i metall, med vilka minst 3.000 isoleringstester vid 500 V är möjliga.
Tekniska specifikationer
- ISC: 200 mA R ≤ 4Ω
- Differensmätning [REL]
- Ledning noll (upp till 10 Ω)
- TRMS
- SPÄNNING AC/DC 600 V.
- Kapacitet 0.1 nF - 10 μF
- Distans till μF (öppen cirkel)
- RE-beräkning
- Strömmätning mA AC/DC
- A/B/E- ELLER T/R/G-OMKOPPLING
- Inbyggt minne
- Inkopplad sond medföljer
- ΜA-knapp (läckage)
- LÅSKNAPP till MΩ
- Typ av produkt
Isolationsprovare
- Provspänning
50 V
100 V
250 V
500 V
- Mätfunktioner
Isolationsmotstånd
(ej certifierad kalibrering)
- Mätområde motstånd
10 - 100 GΩ
- Gränssnitt
Bluetooth®
IP54
- Spänningsförsörjning (specifikationer)
6 x batteri 1,5 V IEC LR6 AA (valbart NiMH-batterier)
- Mått.
(L x B x H) 22.8 x 6.3 x 10.8 cm
- Vikt
600 g
- Visningstyp
digital
analog
akustisk
- Frekvens (max.)
400 Hz
- Frekvens min.
15 Hz
- Frekvens
15 Hz - 400 Hz
- Isolationsmotstånd (max.)
100 GΩ
- Mätområde spänning (max.)
500 V
- Mätområde spänning (min.)
10 V
- Mätningskategori
CAT IV 600 V
- Bredd
6.3 cm
- Höjd
10.8 cm
- Längd
22.8 cm
Dokument & nedladdningar
Datablad
Datablad 3431113 Megger MIT485/2 Isolationsprovare 50 V, 100 V, 250 V, 500 V 100 GΩ
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3431113 Megger MIT485/2 Isolationsprovare 50 V, 100 V, 250 V, 500 V 100 GΩ
Beskrivning
Isolations- och förbindelseprovare i serien MIT480 mk2 ersätter den ursprungliga MIT480-serien och har utvecklats speciellt för tele- och kabeltestmarknader.
De nya apparaterna har ett omarbetat hölje, ett stativ och en 6-cells
Batterifack med separat åtkomst till säkringarna.
Alla enheter är omgivna för ökat skydd och uppfyller kapslingsklass IP54.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
De nya apparaterna har ett omarbetat hölje, ett stativ och en 6-cells
Batterifack med separat åtkomst till säkringarna.
Alla enheter är omgivna för ökat skydd och uppfyller kapslingsklass IP54.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Provspänning - 50 V, 100 V, 250 V och 500 V.
- Variabel provspänning - från 10 V till 500 V inställbar provspänning
- 2% noggrannhet av provspänning - Utgångstestspänning blir inom
- Tolerans eller inom –0 % till +2 % + 2 V.
- PASS/FAIL-visning (GODKÄND/EJ GODKÄND) - beroende på spänningsgränsvärdet visas PASS (GODKÄND) eller FAIL (ICKE GODKÄND) (förnaH/ förnac).
- Stabiliserad provspänning - spänningen är återföringsstyrd, UM
- Se till att den ligger inom specifikationerna i hela provningsområdet.
- Provspänningsvisning – den faktiska provspänningen visas på en enhet
- Mindre digital visning och mätningar på större digital display.
- Testområde - isolationsprovning av 100 GΩ* upp till 500 V.
- Visning av mätområdet - spänningsområdet visas vid valet.
- Visning av mätspänning - mätspänningen visas under provningen.
- Analog båge – även en analog båge som visar reaktionen hos rörlig spole.
- Getimte kontroll – Automatisk provning baserad på tidsbegränsning.
- Silikonkabel - högkvalitativ, böjbar och användarvänlig silikonkabel förhindrar mätfel i GΩ-områdena över 5 GΩ.
- Testspärr - test förhindras när spänningar över 25, 30, 50, 75 eller 100 V (från användaren) upptäcks under isoleringstestet. Standardvärdet är 50 V.
- Isolationssummer – summern kan ställas in så att den aktiveras när isolationsresistansen stiger över de gränser som användaren har fastställt. Den kan konfigureras i installationsmenyn.
- Testspärr - isoleringstestning spärras permanent

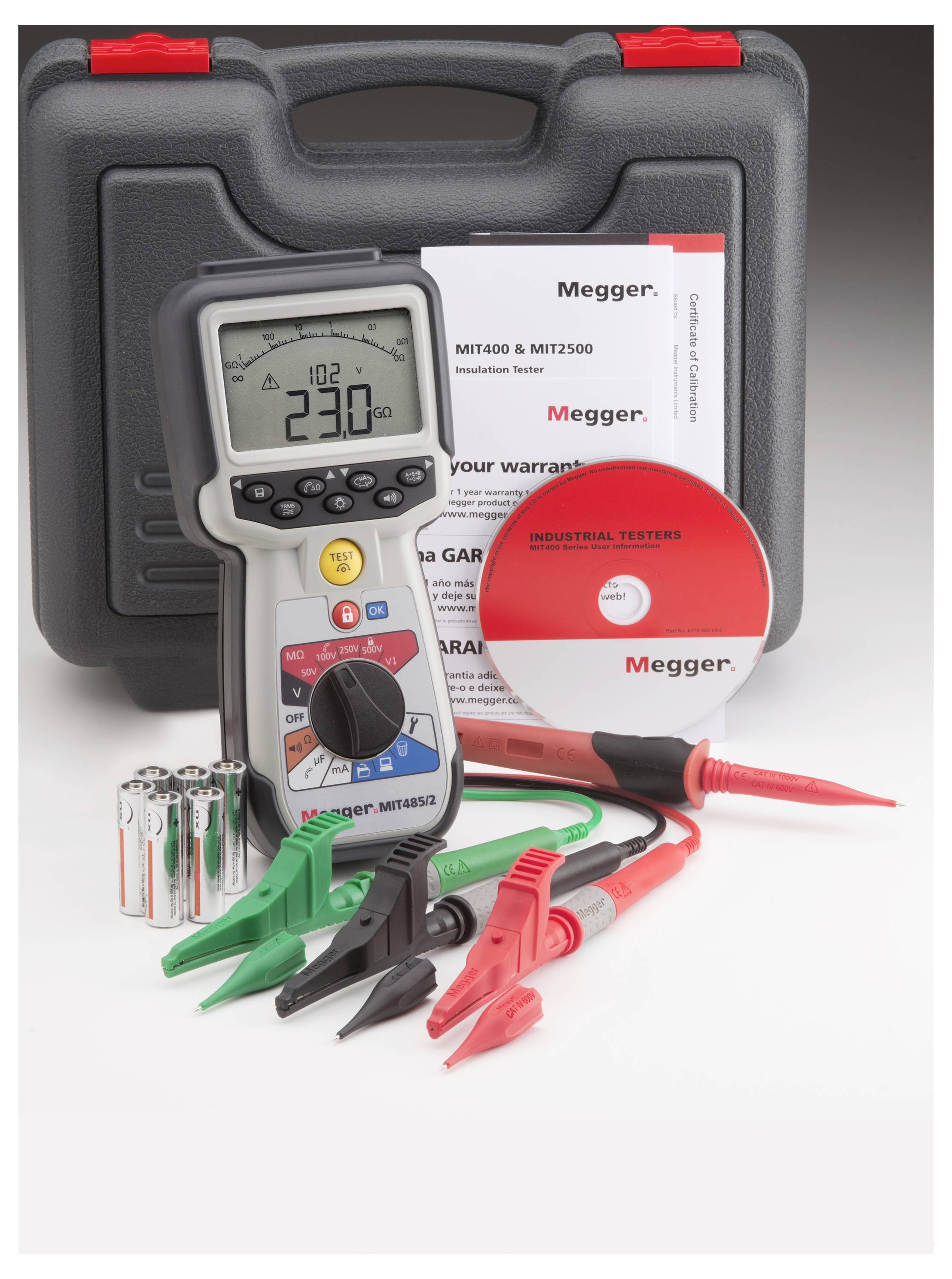

Ingår i leveransen
- Röd/svart silikonmätledningar med stift och klämmor
- SP5 anslutna mäthuvud (ej MIT400/2)
- CD-skiva med information för ägaren
- Batterier 6 x AA Alkaline
- Hård väska
Tips
Strömförsörjning: 6 x alkaliska NiMH-batterier 1,5 V-celltyper IEC LR6 (AA, MN1500, HP7, AM3 R6HP), det kan användas med uppladdningsbara batterier.
Separat beställbar: Laddare för nätanslutning (endast MIT485/2) art. Nr 1007-464
DC-batteriladdare art. Nr 1004-183
- Bluetooth® är ett registrerat varumärke från Bluetooth SIG, Inc.
