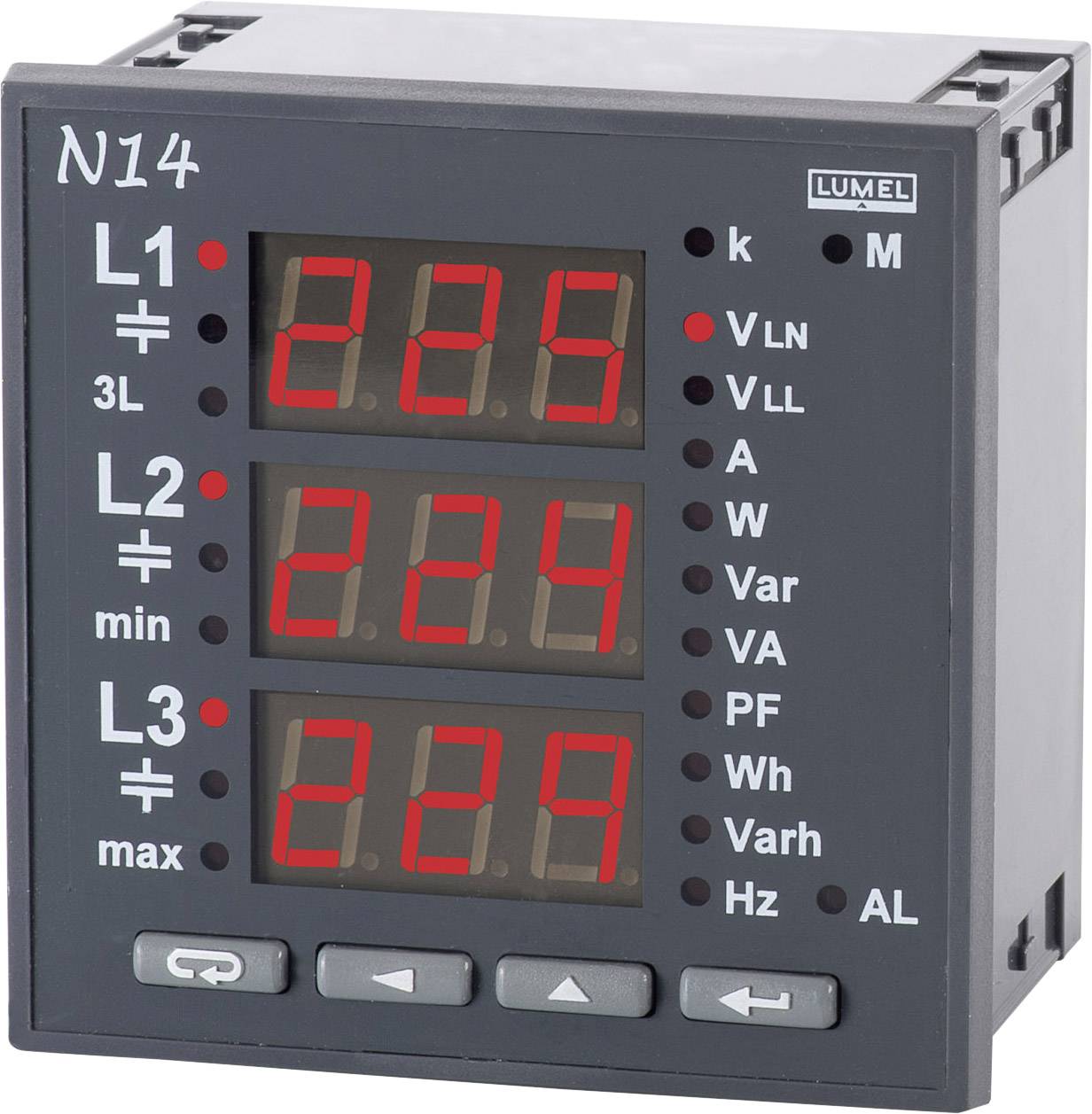

Lumel N14 22008 Universalmätapparat
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (3 890,00 kr / stycken)
3 890,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Programmerbar 3-fas multimeter
- Inbyggnadsmått 96 x 96 mm
- Multifunktionell mätapparat
- LED-display
- MODBUS RS-485-gränssnitt
- Strömtransformator med 5 A sekundärström.
Tekniska specifikationer
- Typ av produkt
Universalmätapparat
- Mätfunktioner
Frekvens
Ström
Skeneffekt
Spänning
Reaktiv effekt
Aktiv effekt
cos phi
Aktiv energi
- Typ
N14 22008
- Bild - Displayteknik
LED
IP40 (front)
- Inbyggnadsbredd
96 mm
- Inbyggnadshöjd
96 mm
- Mått.
(L x B x H) 77 x 96 x 96 mm
- Vikt
300 g
- Mätningskategori
CAT III 600 V
- Bredd
96 mm
- Höjd
96 mm
- Längd
77 mm
- Gränssnitt
RS485
- Gränssnitt
RS485
- Anslutningar
Skruvklämmor
- Positioner
3 x 3
- Visning
LED
- Inbyggnadsmått
96 x 96 mm
- Spänningsförsörjning (specifikationer)
85 - 253 V/AC
Dokument & nedladdningar
Datablad
Datablad 1384098 Lumel N14 22008 Universalmätapparat
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1384098 Lumel N14 22008 Universalmätapparat
Beskrivning
Multifunktionell mätapparat. Enheten visar parametrarna av trefasig växelström: spänning, ström, aktiv effekt, reaktiv effekt, effektfaktor, frekvens, aktiv energi och reaktiv energi. De uppmätta variablerna visas alternativt eller kan bytas genom att trycka på en knapp. Energivärdena kan återställas med knapparna på framsidan.
Den programmerbara digitala panelmätaren N14 är konstruerad för att mäta parametrarna för symmetriska och obalanserade trefasströmmenät med 3 eller 4 ledningar. Mätta kvantiteter visas samtidigt och överförs digitalt. Mätningsinstrumentet möjliggör styrning och optimering av elektriska apparater, industrisystem och -anläggningar. Den mäter effektivvärdet av spänning och ström, aktiv, skenbar och reaktiv effekt, prestandafaktorer, aktiv och skenbar energi, frekvens samt 15-minuters medeleffektförbrukning. Spännings- och strömvärdena multipliceras med omvandlarens inställda spännings- och strömvärdesvärden. Effekt- och energindikatorerna tar hänsyn till de programmerade översättningsvärdena. Värdet av varje uppmätt variabel kan överföras till ett huvudsystem via RS-485-gränssnittet. En reläutgång signalerar överskridande av ett utvalt
mätvärde. Pulsutgången är avsedd för konsumtionsstyrning av den trefasiga aktiva energin.
Den programmerbara digitala panelmätaren N14 är konstruerad för att mäta parametrarna för symmetriska och obalanserade trefasströmmenät med 3 eller 4 ledningar. Mätta kvantiteter visas samtidigt och överförs digitalt. Mätningsinstrumentet möjliggör styrning och optimering av elektriska apparater, industrisystem och -anläggningar. Den mäter effektivvärdet av spänning och ström, aktiv, skenbar och reaktiv effekt, prestandafaktorer, aktiv och skenbar energi, frekvens samt 15-minuters medeleffektförbrukning. Spännings- och strömvärdena multipliceras med omvandlarens inställda spännings- och strömvärdesvärden. Effekt- och energindikatorerna tar hänsyn till de programmerade översättningsvärdena. Värdet av varje uppmätt variabel kan överföras till ett huvudsystem via RS-485-gränssnittet. En reläutgång signalerar överskridande av ett utvalt
mätvärde. Pulsutgången är avsedd för konsumtionsstyrning av den trefasiga aktiva energin.
Version
- Mätenheter: A, V, kW, kVA, kVAr, Wh, VArh, Hz och effektfaktor. Gränssnitt RS-485 Modbus. 1 reläutgång 1 x pulsutgång
Ingår i leveransen
- Fäste för montering på instrumentpanelen
- Bruksanvisning.
