Name: Kvartskristall 445206 HC-49/US-SMD 20.000 MHz 10 pF 11.5 mm 4.75 mm 4.2 mm 1 st
SKU: 445206
Availability: InStock

En rektangulär kvartskristall med två metallstift stack ut. Använd i elektroniska kretsar för exakt frekvenskontroll.

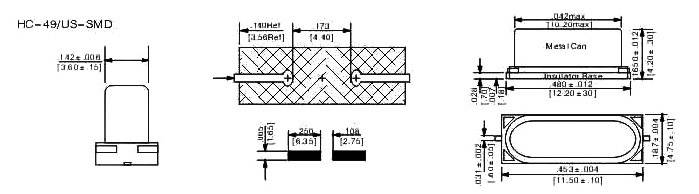

Kopplingsschema för SMD-komponenten HC-49/US-SMD med dimensioner, stiftkonfiguration och mekaniskt layout.

1/2

Liknande avbildning

Typ av produkt

Kvartskristall

Kapsling

HC-49/US-SMD

Nominell frekvens

20.000 MHz

Bredd

4.75 mm

Höjd

4.2 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 9 nov.

332 Styck

Antal

Styck

Minsta beställningsvolym:: 10

Toal (3,75 kr / stycken)

3,75 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

SMD Kvarts

Viktig information!

Tekniska specifikationer

Typ: 445206

Typ av produkt: Kvartskristall

Mått.: (L x B x H) 11.5 x 4.75 x 4.2 mm

Kapsling: HC-49/US-SMD

tillverkargaranti: Conrad

Nominell frekvens: 20.000 MHz

Frekvensstabilitet: +30 ppm
-30 ppm

Bredd: 4.75 mm

Höjd: 4.2 mm

Längd: 11.5 mm

Laddningskapacitet: 10 pF

Driftstemperatur (Min): -10 °C

Driftstemperatur (max.): +70 °C

Monteringssätt: Ytmontering

Innehåll: 1 st

Konstruktion: HC-49/US-SMD

Tolerans: ±30 %

Frekvens: 20 MHz

Tillämpningar: Mönsterkort · Datorteknik

Temperatur: -10 - +70 °C

Dokument & nedladdningar

Datablad

Datablad 445206 Kvartskristall 445206 HC-49/US-SMD 20.000 MHz 10 pF 11.5 mm 4.75 mm 4.2 mm 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 445206 Kvartskristall 445206 HC-49/US-SMD 20.000 MHz 10 pF 11.5 mm 4.75 mm 4.2 mm 1 st

Beskrivning

Ytmonteringsbar version för platsbesvarande användning.

Beskrivning

Ytmonteringsbar version för platsbesvarande användning.
