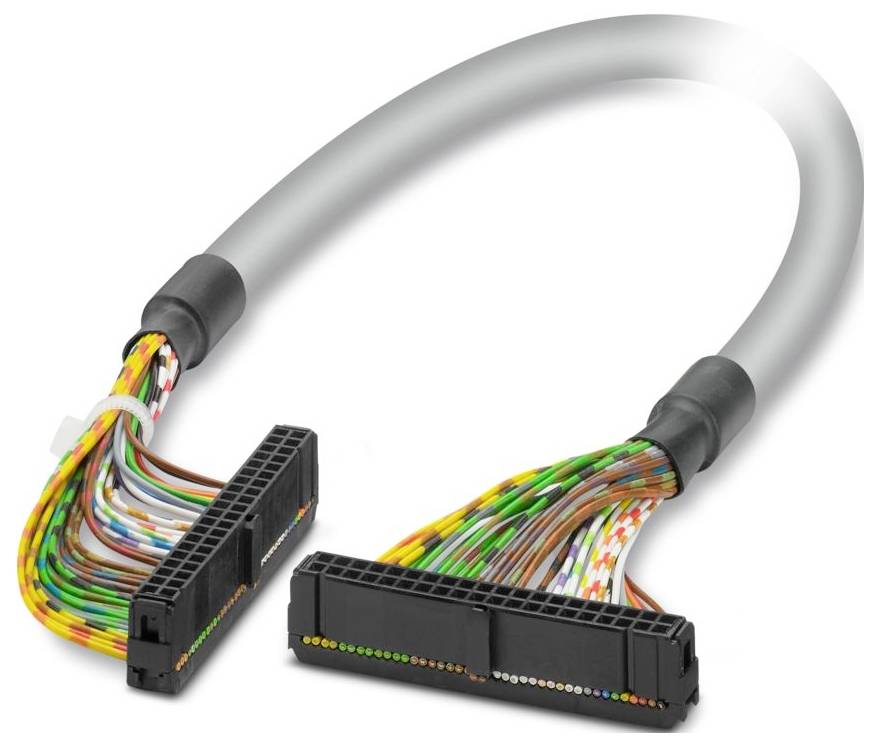

Liknande avbildning
Kabel Phoenix Contact FLK 40/EZ-DR/ 600/KONFEK 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Förbindelsekabel
Kabellängd
6 m
Anslutning
IDC-FLK hona
Totalt antal poler
40
Tillverkarnr.
2299589
Datablad (PDF)
Toal (1 192,00 kr / stycken)
1 192,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Poltal 40
- Anslutningstyp: IDC/FLK-anslutningslist
- Miljöförhållanden
- Kapslingsklass: IP00
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m
- Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
- Yttre ledningsdiameter: 9,90 ±0,4 mm
- Rastermått: 2,54 mm
- Anslutning enligt norm: IEC 60603-13 (enligt)
- Yttermantel, material: Semi-rigid-PVC
- Material ledare: Förtennad kopparlitzkabel
- Ledningslängd: 6 m
- Ledningsarea: 40x 0,14 mm².
- Inre resistans: ≤ 145 Ω/km (20 °C)
- Yttermantel, färg: Grå
- Isoleringsmotstånd ≥ 20 MΩ*km (20 °C)
- Skyddsklass (monteringsplats): ≥ IP54 (monteringsplats)
- UL AWM Style 2464/1061
- Skärmad: Nej
- Typ av ledning: 40X0,14 [PVC]
- Ledarkonstruktion signalledning 7x 0,16 mm
- AWG signalledning 26
- Ledardiameter inklusive isolering: 1 mm ±0,03 mm
- Minsta böjningsradie, fast installerad 82 mm
- Min. Böjradie, mobil installation 155 mm
- Dynamisk belastning (böjning): Böjcykler maximalt: 5000 (vid radie ≥ 15x ytterdiameter)
- Flamhärdighet: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 ( råledning);IEC 60332-3-22 ( råledning);UL VW-1;CSA FT-1
- Oljebeständighet: Mot tillfälliga stänk (råledning)
- Antal anslutningar: 1
- Nominell drift 100 % ED.
- Kontaktcykler > 50
- Anslutning 1: Anslutning 1
- Anslutning 2: Anslutning 2
- Halogenfrihet: nej
- Omgivningstemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivningstemperatur (drift) (rörlig installation): -10 °C ... 70 °C (rörlig förläggning)
- Ledare: Specialtillverkad rundkabel
- DRIFTSPÄNNING (AC): ≤ 30 V AC
- DRIFTSPÄNNING (DC): ≤ 60 V DC
- Färgkod : Enkelledare: Färgkod : Enkelledare
- VIT: IDC/FLK40 (10) = IDC/FLK40 (10)
- BRUN: IDC/FLK40 (2) = IDC/FLK40 (2)
- GRÖN: IDC/FLK40 (6) = IDC/FLK40 (6)
- GUL: IDC/FLK40 (5) = IDC/FLK40 (5)
- GRÅ: IDC/FLK40 (9) = IDC/FLK40 (9)
- BLÅ: IDC/FLK40 (7) = IDC/FLK40 (7)
- RÖD: IDC/FLK40 (3) = IDC/FLK40 (3)
- SVART: IDC/FLK40 (1) = IDC/FLK40 (1)
- VIOLETT: IDC/FLK40 (8) = IDC/FLK40 (8)
- Vit-grön: IDC/FLK40 (16) = IDC/FLK40 (16)
- Brun-grön: IDC/FLK40 (24) = IDC/FLK40 (24)
- Vit-gul: IDC/FLK40 (15) = IDC/FLK40 (15)
- Gulbrun: IDC/FLK40 (38) = IDC/FLK40 (38)
- Vit-grå: IDC/FLK40 (19) = IDC/FLK40 (19)
- Vit-blå: IDC/FLK40 (17) = IDC/FLK40 (17)
- Brun-blå: IDC/FLK40 (25) = IDC/FLK40 (25)
- Vit-röd: IDC/FLK40 (13) = IDC/FLK40 (13)
- Brun-röd: IDC/FLK40 (21) = IDC/FLK40 (21)
- Vit/svart: IDC/FLK40 (11) = IDC/FLK40 (11)
- Brun/svart: IDC/FLK40 (20) = IDC/FLK40 (20)
- Grön-blå: IDC/FLK40 (33) = IDC/FLK40 (33)
- Grön-röd: IDC/FLK40 (31) = IDC/FLK40 (31)
- Gul-röd: IDC/FLK40 (39) = IDC/FLK40 (39)
- Grön-svart: IDC/FLK40 (29) = IDC/FLK40 (29)
- Gul-svart: IDC/FLK40 (37) = IDC/FLK40 (37)
- Vit-brun: IDC/FLK40 (12) = IDC/FLK40 (12)
- Grönbrun: IDC/FLK40 (30) = IDC/FLK40 (30)
- ORANGE: IDC/FLK40 (4) = IDC/FLK40 (4)
- Grön-vit: IDC/FLK40 (36) = IDC/FLK40 (36)
- Grön-orange: IDC/FLK40 (32) = IDC/FLK40 (32)
- Kabelutförande: Kabel för en modul
- Aska: ≤ 50 %
- Ström (per bana, 70 °C): ≤ 0,6 A (i avrullat tillstånd, se nedstämpling)
- 40X0,14 [PVC]: 40X0,14 [PVC]
- Vit-orange: IDC/FLK40 (14) = IDC/FLK40 (14)
- Vit-violett: IDC/FLK40 (18) = IDC/FLK40 (18)
- Brunorange IDC/FLK40 (22) = IDC/FLK40 (22)
- Brun-gul: IDC/FLK40 (23) = IDC/FLK40 (23)
- brunviolett IDC/FLK40 (26) = IDC/FLK40 (26)
- Brun-grå: IDC/FLK40 (27) = IDC/FLK40 (27)
- Brun-vit: IDC/FLK40 (28) = IDC/FLK40 (28)
- Grön-lila: IDC/FLK40 (34) = IDC/FLK40 (34)
- Grön-grå: IDC/FLK40 (35) = IDC/FLK40 (35)
- Gul-orange: IDC/FLK40 (40) = IDC/FLK40 (40)
- Typ av produkt
Förbindelsekabel
- Kabellängd
6 m
- Anslutning
IDC-FLK hona
- Totalt antal poler
40
- Tillverkarnr.
2299589
- Innehåll
1 st
- Material
PVC
- Antal poler
40
- Typ
FLK 40/EZ-DR/ 600/KONFEK
- Längd
6 m
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3578972 Kabel Phoenix Contact FLK 40/EZ-DR/ 600/KONFEK 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3578972 Kabel Phoenix Contact FLK 40/EZ-DR/ 600/KONFEK 1 st
Beskrivning
Specialtillverkad rundkabel; anslutning 1: IDC/FLK-anslutningslist (1x 40-polig); anslutning 2: IDC/FLK-anslutningslist (1x 40-polig); kabellängd: 6 m.
