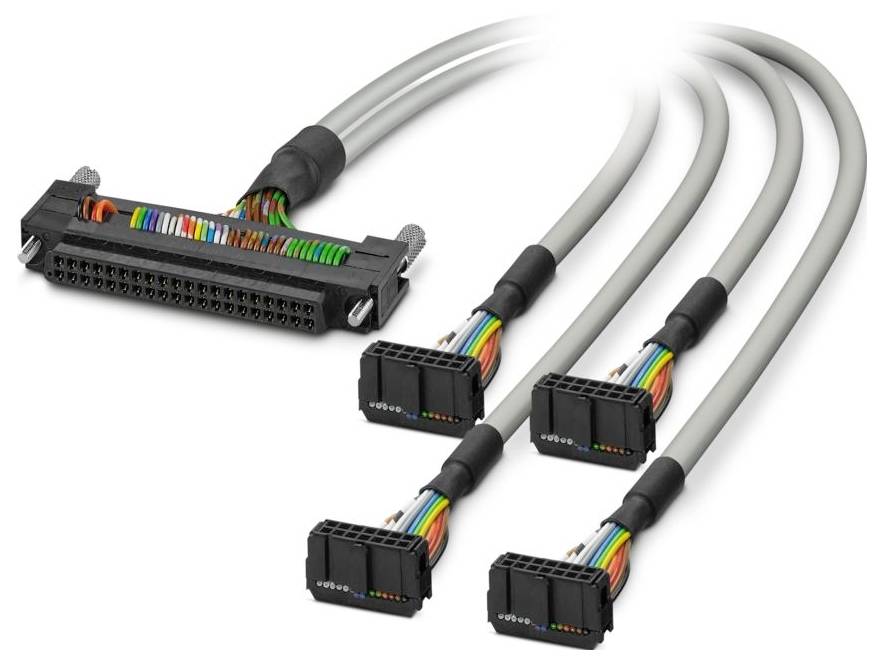

Kabel Phoenix Contact CABLE-FCN40/4X14/ 2,0M/M340 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Förbindelsekabel
Kabellängd
2 m
Anslutning
IDC-FLK hona
Kontaktdon
Totalt antal poler
10
Tillverkarnr.
2321732
Datablad (PDF)
2 Styck
Antal
Toal (1 672,00 kr / stycken)
1 672,00 kr
exkl. moms
Fri frakt
Endast 2 Styck kvar på lager
Tekniska specifikationer
- Konstruktion: FCN 367
- Poltal 14
- Anslutningstyp: IDC/FLK-anslutningslist
- Miljöförhållanden
- Kapslingsklass: IP00
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m
- Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
- Yttre ledningsdiameter: 6,10 ±0,4 mm
- Rastermått: 2,54 mm
- Anslutning enligt norm: IEC 60603-13 (enligt)
- Yttermantel, material: Semi-rigid-PVC
- Material ledare: Förtennad kopparlitzkabel
- Ledningslängd: 2 m
- Ledningsarea: 10x 0,14 mm².
- Inre resistans: ≤ 145 Ω/km (20 °C)
- Yttermantel, färg: Grå
- Isoleringsmotstånd ≥ 20 MΩ*km (20 °C)
- Skyddsklass (monteringsplats): ≥ IP54 (monteringsplats)
- UL AWM Style 2464/1061
- Skärmad: Nej
- Ledningstyp: 10 X 0,14 [PVC]
- Ledarkonstruktion signalledning 7x 0,16 mm
- AWG signalledning 26
- Ledardiameter inklusive isolering: 1 mm ±0,03 mm
- Minsta böjningsradie, fast installerad 52 mm
- Min. Böjradie, mobil installation 98 mm
- Dynamisk tillåten belastning (böjning): Böjcykler maximalt: 5000
- Flamhärdighet: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 ( råledning);IEC 60332-3-22 ( råledning);UL VW-1;CSA FT-1
- Oljebeständighet: Mot tillfälliga stänk (råledning)
- Antal anslutningar: 4
- Nominell drift 100 % ED.
- Kontaktcykler > 50
- Halogenfrihet: nej
- Omgivningstemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivningstemperatur (drift) (rörlig installation): -10 °C ... 70 °C (rörlig förläggning)
- Ledare: Specialtillverkad rundkabel
- PASSANDE I/O-KORT BMX DDI 3202K;BMX DDI 6402K;BMX D0 3202K;BMX DD0 6402K;BMX DDM 3202K
- DRIFTSPÄNNING (AC): ≤ 30 V AC
- DRIFTSPÄNNING (DC): ≤ 60 V DC
- Färgkod : Enkelledare: Färgkod : Enkelledare
- VIT: X1 (A1) = X5 (10)
- BRUN: X1 (A6) = X5 (2)
- GRÖN: X1 (A4) = X5 (6)
- GUL: X1 (B4) = X5 (5)
- GRÅ: X1 (B1) = X5 (9)
- BLÅ: X1 (B3) = X5 (7)
- RÖD: X1 (B5) = X5 (3)
- SVART: X1 (B6) = X5 (1)
- VIOLETT: X1 (A3) = X5 (8)
- ORANGE: X1 (A5) = X5 (4)
- Kabelutförande: Avpassning-kabel för fyra moduler
- Aska: ≤ 50 %
- Ström (per bana, 70 °C): ≤ 0,6 A (i avrullat tillstånd, se nedstämpling)
- Stöder styrning : SKÄRARE Schneider Electric Modicon M340: Schneider Electric Modi
- 10 X 0,14 [PVC]: 10 X 0,14 [PVC]
- X1
- X2 ... X5: X2 ... X5
- Typ av produkt
Förbindelsekabel
- Kabellängd
2 m
- Anslutning
IDC-FLK hona
Kontaktdon
- Totalt antal poler
10
- Tillverkarnr.
2321732
- Innehåll
1 st
- Material
PVC
- Antal poler
10
- Typ
CABLE-FCN40/4X14/ 2,0M/M340
- Längd
2 m
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579073 Kabel Phoenix Contact CABLE-FCN40/4X14/ 2,0M/M340 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579073 Kabel Phoenix Contact CABLE-FCN40/4X14/ 2,0M/M340 1 st
Beskrivning
SPECIALTILLVERKAD RUNDKABEL; STYRNING: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX D0 3202K, BMX D0 6402K, BMX DDM 3202K); anslutning 1: Fujitsu-kontaktdon (1x 40-polig); anslutning 2: IDC/FLK-anslutningslist (4x 14-polig); kabellängd: 2 m.
