Liknande avbildning
Kabel Phoenix Contact FLK 14/EZ-DR/ 180/KONFEK/S 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Förbindelsekabel
Kabellängd
1.8 m
Anslutning
IDC-FLK hona
Totalt antal poler
14
Tillverkarnr.
2299084
Datablad (PDF)
Toal (472,00 kr / stycken)
472,00 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Poltal 14
- Anslutningstyp: IDC/FLK-anslutningslist
- Miljöförhållanden
- Kapslingsklass: IP00
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m
- Obs: Skärmflätan är utförd till en separat kabelände.;den separata kabeländen har en längd på ca 0,5 m (H05V-K 1 mm², svart)
- Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
- Yttre ledningsdiameter: 6,70 ±0,4 mm
- Rastermått: 2,54 mm
- Anslutning enligt norm: IEC 60603-13 (enligt)
- Yttermantel, material: Semi-rigid-PVC
- Material ledare: Förtennad kopparlitzkabel
- Ledningslängd 1,8 m
- Ledningsarea: 14x 0,14 mm².
- Inre resistans: ≤ 145 Ω/km (20 °C)
- Yttermantel, färg: Grå
- Isoleringsmotstånd ≥ 20 MΩ*km (20 °C)
- Skyddsklass (monteringsplats): ≥ IP54 (monteringsplats)
- UL AWM Style 2464/1061
- Skärmad: Ja
- Ledningstyp: 14X0,14 [PVC]
- Ledarkonstruktion signalledning 7x 0,16 mm
- AWG signalledning 26
- Ledardiameter inklusive isolering: 1 mm ±0,03 mm
- Minsta böjningsradie, fast installerad 71 mm
- Min. Böjradie, mobil installation 128 mm
- Dynamisk belastning (böjning): Böjcykler maximalt: 5000 (vid radie ≥ 15x ytterdiameter)
- Flamhärdighet: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 ( råledning);IEC 60332-3-22 ( råledning);UL VW-1;CSA FT-1
- Oljebeständighet: Mot tillfälliga stänk (råledning)
- Antal anslutningar: 1
- Nominell drift 100 % ED.
- Kontaktcykler > 50
- Anslutning 1: Anslutning 1
- Anslutning 2: Anslutning 2
- Halogenfrihet: nej
- Omgivningstemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivningstemperatur (drift) (rörlig installation): -10 °C ... 70 °C (rörlig förläggning)
- Ledartyp: Specialtillverkad, skärmad rundkabel
- PASSANDE I/O-KORT DDI 353;DDI 853;DAI 453;DDO 353
- DRIFTSPÄNNING (AC): ≤ 30 V AC
- DRIFTSPÄNNING (DC): ≤ 60 V DC
- Stöder styrning Siemens Siemens S7-1500: Stöder styrsystemet Siemens Siemens S7-1500
- Stöder styrning Siemens S7-300 / ET 200 M: Stödjat styrning: Siemens S7-300 / ET 200 M.
- Styrning som stöds : HONEYWELL Exexpert PKS C200: Stöder styrning : HONEYWELL Exlion PKS C200
- Styrning som stöds : ALLEN-BRADLEY ControlLogix: Stöder styrning: ALLEN-BRADLEY ControlLogix
- Styrning som stöds : Schneider Electric Modicon TSX Quantum : Stöder styrning: Schneider Electric Modicon TSX Quantum
- Kabelutförande: Kabel för en modul
- Aska: ≤ 50 %
- Ström (per bana, 70 °C): ≤ 0,6 A (i avrullat tillstånd, se nedstämpling)
- 14X0,14 [PVC]: 14X0,14 [PVC]
- Typ av produkt
Förbindelsekabel
- Kabellängd
1.8 m
- Anslutning
IDC-FLK hona
- Totalt antal poler
14
- Tillverkarnr.
2299084
- Innehåll
1 st
- Material
PVC
- Antal poler
14
- Typ
FLK 14/EZ-DR/ 180/KONFEK/S
- Längd
1.8 m
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3578836 Kabel Phoenix Contact FLK 14/EZ-DR/ 180/KONFEK/S 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3578836 Kabel Phoenix Contact FLK 14/EZ-DR/ 180/KONFEK/S 1 st
Beskrivning

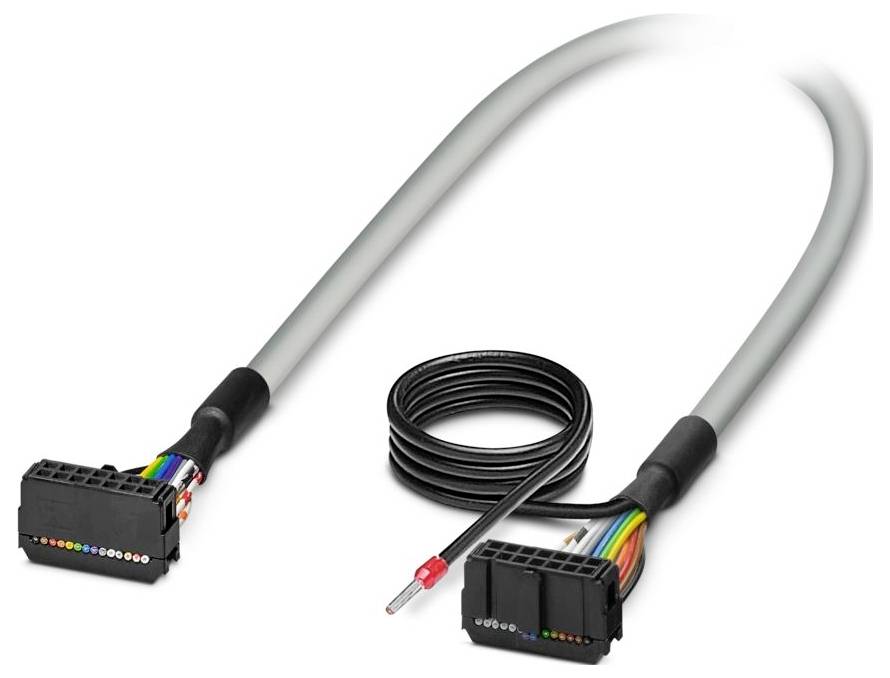

Specialtillverkad, skärmad rundkabel; anslutning 1: IDC/FLK-anslutningslist (1x 14-polig); anslutning 2: IDC/FLK-anslutningslist (1x 14-polig) (skärmflätan är utförd på en separat kabelände.); kabellängd: 1,8 m.
