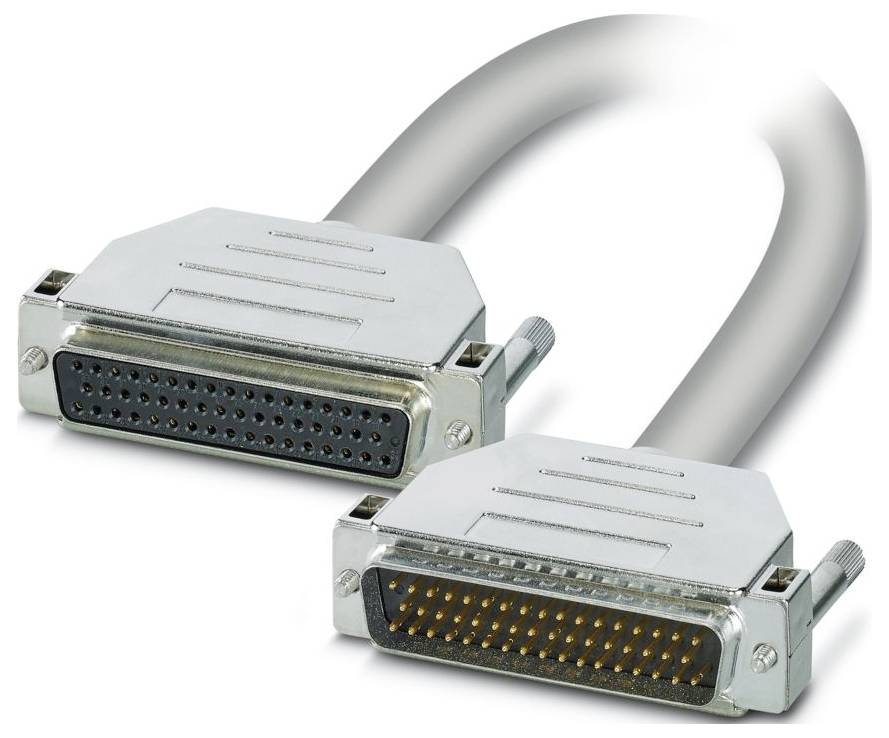

Liknande avbildning
Kabel Phoenix Contact CABLE-D50SUB/B/S/600/KONFEK/S 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Förbindelsekabel
Kabellängd
6 m
Anslutning
D-Sub hylskoppling
D-Sub-stift
Totalt antal poler
50
Tillverkarnr.
2302324
Datablad (PDF)
Toal (2 152,00 kr / stycken)
2 152,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Poltal 50
- Anslutningstyp D-SUB-stiftlist
- Skruvgänga: UNC 4-40
- Åtdragningsmoment: 0,2 Nm
- Miljöförhållanden
- Kapslingsklass: IP20
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m
- Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
- Yttre ledningsdiameter: 12,40 ±0,5 mm
- Rastermått: 2.77 mm
- Anslutning enligt norm: IEC 60807-2;din 41652
- Yttermantel, material: Semi-rigid-PVC
- Material ledare: Blank Cu-fläta
- Ledningslängd: 6 m
- Ledningsarea: 50x 0,25 mm².
- Ledningsmotstånd: ≤ 80 Ω/km (vid 20 °C)
- Yttermantel, färg: Grå
- Isoleringsmotstånd ≥ 20 MΩ*km (vid 20 °C).
- Skyddsklass (monteringsplats): ≥ IP54 (monteringsplats)
- UL AWM Style 2464/1061
- Skärmad: Ja
- Typ av ledning: 50X0,25 [PVC]
- Ledarkonstruktion signalledning 14x 0,15 mm
- AWG signalledning 24
- Ledardiameter inklusive isolering 1,2 ±0,05 mm
- Minsta böjningsradie, fast installerad 106 mm
- Min. Böjradie, mobil installation 200 mm
- Flamhärdighet: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 ( råledning);IEC 60332-3-22 ( råledning);UL VW-1;CSA FT-1
- Oljebeständighet: Mot tillfälliga stänk (råledning)
- Antal anslutningar: 1
- Nominell drift 100 % ED.
- Kontaktcykler > 200
- Anslutning 1: Anslutning 1
- Anslutning 2: Anslutning 2
- Halogenfrihet: nej
- Omgivningstemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivningstemperatur (drift) (rörlig installation): -10 °C ... 70 °C (rörlig förläggning)
- Ledartyp: Specialtillverkad, skärmad rundkabel
- DRIFTSPÄNNING (AC): ≤ 30 V AC
- DRIFTSPÄNNING (DC): ≤ 60 V DC
- Aska: ≤ 2 %
- Färgkod : Enkelledare: Färgkod : Enkelledare
- VITT: D-SUB50 (1) = D-SUB50 (1)
- BRUN: D-SUB50 (2) = D-SUB50 (2)
- GRÖN: D-SUB50 (3) = D-SUB50 (3)
- GUL: D-SUB50 (4) = D-SUB50 (4)
- GRÅ: D-SUB50 (5) = D-SUB50 (5)
- ROSA D-SUB50 (6) = D-SUB50 (6)
- BLÅ: D-SUB50 (7) = D-SUB50 (7)
- RÖD: D-SUB50 (8) = D-SUB50 (8)
- SVART: D-SUB50 (9) = D-SUB50 (9)
- 50X0,25 [PVC]: 50X0,25 [PVC]
- VIOLETT D-SUB50 (10) = D-SUB50 (10)
- Grå-rosa D-SUB50 (47) = D-SUB50 (47)
- Rödblå: D-SUB50 (12) = D-SUB50 (12)
- Vit-grön: D-SUB50 (49) = D-SUB50 (49)
- brun-grön: D-SUB50 (14) = D-SUB50 (14)
- Vit-gul: D-SUB50 (15) = D-SUB50 (15)
- Gulbrun: D-SUB50 (16) = D-SUB50 (16)
- Vit-grå: D-SUB50 (17) = D-SUB50 (17)
- Grå-brun D-SUB50 (18) = D-SUB50 (18)
- Vit rosa D-SUB50 (19) = D-SUB50 (19)
- rosa-brun: D-SUB50 (20) = D-SUB50 (20)
- Vit-blå: D-SUB50 (21) = D-SUB50 (21)
- brun-blå: D-SUB50 (22) = D-SUB50 (22)
- Vit-röd: D-SUB50 (23) = D-SUB50 (23)
- brunröd: D-SUB50 (24) = D-SUB50 (24)
- Vit-svart: D-SUB50 (25) = D-SUB50 (25)
- brun-svart: D-SUB50 (26) = D-SUB50 (26)
- Grå-grön: D-SUB50 (27) = D-SUB50 (27)
- Gulgrå: D-SUB50 (28) = D-SUB50 (28)
- rosa-grön: D-SUB50 (29) = D-SUB50 (29)
- Gul rosa D-SUB50 (30) = D-SUB50 (30)
- Grön blå: D-SUB50 (31) = D-SUB50 (31)
- Gulblått: D-SUB50 (32) = D-SUB50 (32)
- Grön-röd: D-SUB50 (33) = D-SUB50 (33)
- Gulröd: D-SUB50 (34) = D-SUB50 (34)
- Grön-svart: D-SUB50 (35) = D-SUB50 (35)
- Gul: D-SUB50 (36) = D-SUB50 (36)
- Grå-blå: D-SUB50 (37) = D-SUB50 (37)
- rosa-blå: D-SUB50 (38) = D-SUB50 (38)
- Grå-röd: D-SUB50 (39) = D-SUB50 (39)
- rosa-röd: D-SUB50 (40) = D-SUB50 (40)
- Grå-svart: D-SUB50 (41) = D-SUB50 (41)
- rosa/svart: D-SUB50 (42) = D-SUB50 (42)
- Blå: D-SUB50 (43) = D-SUB50 (43)
- Röd-svart: D-SUB50 (44) = D-SUB50 (44)
- Vit brun: D-SUB50 (45) = D-SUB50 (45)
- Gulgrön: D-SUB50 (46) = D-SUB50 (46)
- Blåröd: D-SUB50 (48) = D-SUB50 (48)
- Grönbrun: D-SUB50 (50) = D-SUB50 (50)
- Typ av produkt
Förbindelsekabel
- Kabellängd
6 m
- Anslutning
D-Sub hylskoppling
D-Sub-stift
- Totalt antal poler
50
- Tillverkarnr.
2302324
- Innehåll
1 st
- Material
PVC
- Antal poler
50
- Typ
CABLE-D50SUB/B/S/600/KONFEK/S
- Längd
6 m
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3578922 Kabel Phoenix Contact CABLE-D50SUB/B/S/600/KONFEK/S 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3578922 Kabel Phoenix Contact CABLE-D50SUB/B/S/600/KONFEK/S 1 st
Beskrivning
Specialtillverkad, skärmad rundkabel; anslutning 1: D-SUB-anslutningslist (1x 50-polig); anslutning 2: D-SUB-stiftlist (1x 50-polig); kabellängd: 6 m.
