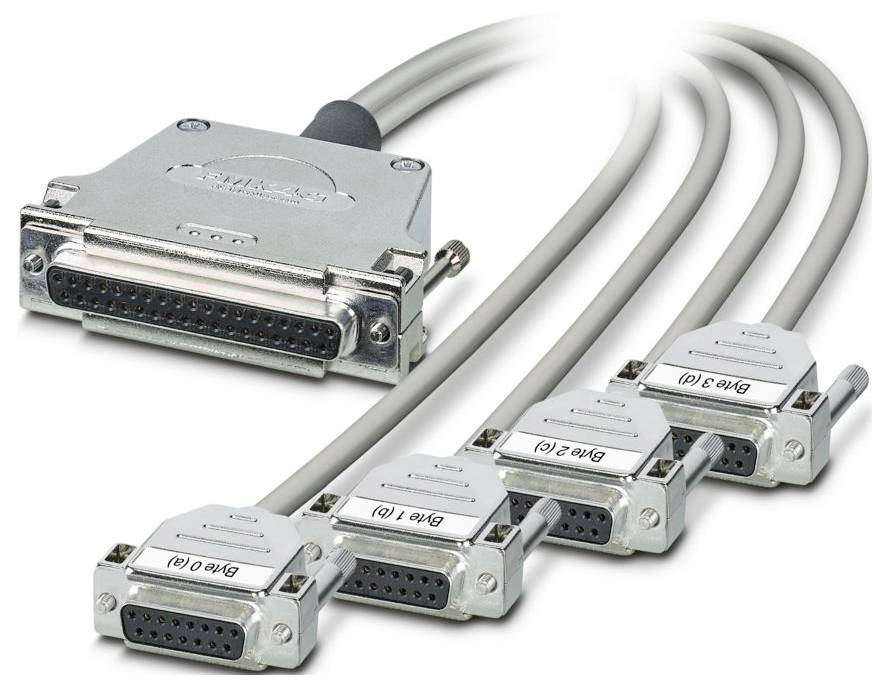

Liknande avbildning
Kabel Phoenix Contact CABLE-D37F/4XD15F/3,0M/ETHA 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Förbindelsekabel
Kabellängd
3 m
Anslutning
D-Sub hylskoppling
Totalt antal poler
10
Tillverkarnr.
1119201
Datablad (PDF)
Toal (2 312,00 kr / stycken)
2 312,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Poltal: 15
- Anslutningstyp D-SUB-anslutningslist
- Skruvgänga UNC 4-40;M2,5
- Åtdragningsmoment: 0,2 Nm
- Miljöförhållanden
- Kapslingsklass: IP00
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m
- Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
- Yttre ledningsdiameter: 6,10 ±0,4 mm
- Rastermått: 2.74 mm
- Anslutning enligt norm: IEC 60807-2;din 41652
- Yttermantel, material: Semi-rigid-PVC
- Material ledare: Förtennad kopparlitzkabel
- Ledningslängd: 3 m
- Ledningsarea: 10x 0,14 mm².
- Inre resistans: ≤ 145 Ω/km (20 °C)
- Yttermantel, färg: Grå
- Isoleringsmotstånd ≥ 20 MΩ*km (20 °C)
- Skyddsklass (monteringsplats): ≥ IP54 (monteringsplats)
- UL AWM Style 2464/1061
- Skärmad: Nej
- Ledningstyp: 10 X 0,14 [PVC]
- Ledarkonstruktion signalledning 7x 0,16 mm
- AWG signalledning 26
- Ledardiameter inklusive isolering: 1 mm ±0,03 mm
- Minsta böjningsradie, fast installerad 52 mm
- Min. Böjradie, mobil installation 98 mm
- Dynamisk tillåten belastning (böjning): Böjcykler maximalt: 5000
- Flamhärdighet: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 ( råledning);IEC 60332-3-22 ( råledning);UL VW-1;CSA FT-1
- Oljebeständighet: Mot tillfälliga stänk (råledning)
- Antal anslutningar: 4
- Nominell drift 100 % ED.
- Kontaktcykler > 200
- Anslutning 1: Anslutning 1
- Anslutning 2: Anslutning 2
- Halogenfrihet: nej
- Omgivningstemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivningstemperatur (drift) (rörlig installation): -10 °C ... 70 °C (rörlig förläggning)
- Ledare: Specialtillverkad rundkabel
- DRIFTSPÄNNING (AC): ≤ 30 V AC
- DRIFTSPÄNNING (DC): ≤ 60 V DC
- Passande kringutrustning modul: 6DL1131-6BL00-0PH1 (terminal block H1 block M1);6D113L 11332-6BL00-0PH1 (Terminal block H1 block M1)
- Styrning som stöds : Siemens ET 200SP ha: Stöder styrning: SIEMENS ET Siemens ET 200SP ha
- Färgkod : Enkelledare: Färgkod : Enkelledare
- VIT: D-SUB 37 X1 (37) = D-SUB15 X5 (10)
- BRUN: D-SUB 37 X1 (29) = D-SUB15 X5 (2)
- GRÖN: D-SUB 37 X1 (33) = D-SUB15 X5 (6)
- GUL: D-SUB 37 X1 (32) = D-SUB15 X5 (5)
- GRÅ: D-SUB 37 X1 (18) = D-SUB15 X5 (9)
- BLÅ: D-SUB 37 X1 (34) = D-SUB15 X5 (7)
- RÖD: D-SUB 37 X1 (30) = D-SUB15 X5 (3)
- SVART: D-SUB 37 X1 (28) = D-SUB15 X5 (1)
- VIOLETT D-SUB 37 X1 (35) = D-SUB15 X5 (8)
- ORANGE: D-SUB 37 X1 (31) = D-SUB15 X5 (4)
- Kabelutförande: Avpassning-kabel för fyra moduler
- Aska: ≤ 50 %
- Ström (per bana, 70 °C): ≤ 0,6 A (i avrullat tillstånd, se nedstämpling)
- 10 X 0,14 [PVC]: 10 X 0,14 [PVC]
- PASSANDE TERMINALBLOCK: 6D1193-6TP00-0BH1;6D1193-6TP00-0DH1;6D1193-6TP00-0BM1;6D1193-6TP00-0DM1
- Typ av produkt
Förbindelsekabel
- Kabellängd
3 m
- Anslutning
D-Sub hylskoppling
- Totalt antal poler
10
- Tillverkarnr.
1119201
- Innehåll
1 st
- Material
PVC
- Antal poler
10
- Typ
CABLE-D37F/4XD15F/3,0M/ETHA
- Längd
3 m
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3564690 Kabel Phoenix Contact CABLE-D37F/4XD15F/3,0M/ETHA 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3564690 Kabel Phoenix Contact CABLE-D37F/4XD15F/3,0M/ETHA 1 st
Beskrivning
Specialtillverkad rundkabel; styrning: Siemens SIMATIC® ET 200SP ha; anslutning 1: D-SUB-anslutningslist (1x 37-polig); anslutning 2: D-SUB-anslutningslist (4x 15-polig); kabellängd 3 m.
