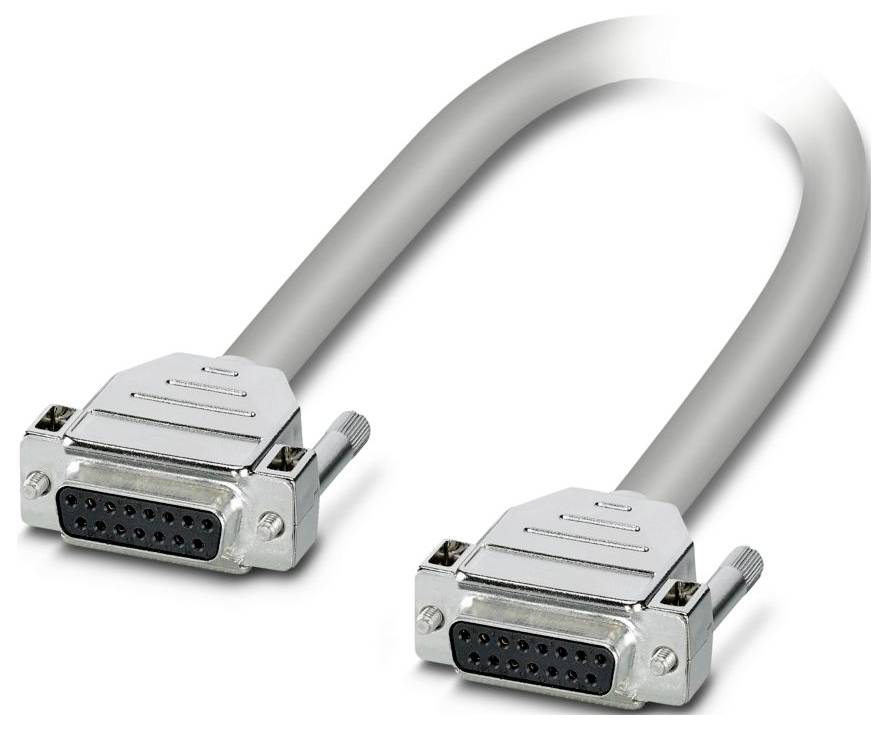

Liknande avbildning
Kabel Phoenix Contact CABLE-D15SUB/B/B/200/KONFEK/S 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Förbindelsekabel
Kabellängd
2 m
Anslutning
D-Sub hylskoppling
Totalt antal poler
15
Tillverkarnr.
2305457
Datablad (PDF)
Toal (760,00 kr / stycken)
760,00 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Poltal: 15
- Anslutningstyp D-SUB-anslutningslist
- Skruvgänga: UNC 4-40
- Åtdragningsmoment: 0,2 Nm
- Miljöförhållanden
- Kapslingsklass: IP20
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m
- Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
- Yttre ledningsdiameter: 7,90 ±0,5 mm
- Rastermått: 2.74 mm
- Anslutning enligt norm: IEC 60807-2;din 41652
- Yttermantel, material: Semi-rigid-PVC
- Material ledare: Blank Cu-fläta
- Ledningslängd: 2 m
- Ledningsarea: 15x 0,25 mm².
- Ledningsmotstånd: ≤ 80 Ω/km (vid 20 °C)
- Yttermantel, färg: Grå
- Isoleringsmotstånd ≥ 20 MΩ*km (vid 20 °C).
- Skyddsklass (monteringsplats): ≥ IP54 (monteringsplats)
- UL AWM Style 2464/1061
- Skärmad: Ja
- Typ av ledning: 15X0,25 [PVC]
- Ledarkonstruktion signalledning 14x 0,15 mm
- AWG signalledning 24
- Ledardiameter inklusive isolering 1,2 ±0,05 mm
- Minsta böjningsradie, fast installerad 67 mm
- Min. Böjradie, mobil installation 126 mm
- Dynamisk belastning (böjning): Böjcykler maximalt: 5000 (vid radie ≥ 15x ytterdiameter)
- Flamhärdighet: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 ( råledning);IEC 60332-3-22 ( råledning);UL VW-1;CSA FT-1
- Oljebeständighet: Mot tillfälliga stänk (råledning)
- Antal anslutningar: 1
- Nominell drift 100 % ED.
- Kontaktcykler > 200
- Anslutning 1: Anslutning 1
- Anslutning 2: Anslutning 2
- Halogenfrihet: nej
- Omgivningstemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivningstemperatur (drift) (rörlig installation): -10 °C ... 70 °C (rörlig förläggning)
- Ledartyp: Specialtillverkad, skärmad rundkabel
- DRIFTSPÄNNING (AC): ≤ 30 V AC
- DRIFTSPÄNNING (DC): ≤ 60 V DC
- Aska: ≤ 2 %
- Färgkod : Enkelledare: Färgkod : Enkelledare
- VITT: D-SUB15 (1) = D-SUB15 (1)
- BRUN: D-SUB15 (2) = D-SUB15 (2)
- GRÖN: D-SUB15 (3) = D-SUB15 (3)
- GUL: D-SUB15 (4) = D-SUB15 (4)
- GRÅ: D-SUB15 (5) = D-SUB15 (5)
- ROSA D-SUB15 (6) = D-SUB15 (6)
- BLÅ: D-SUB15 (7) = D-SUB15 (7)
- RÖD: D-SUB15 (8) = D-SUB15 (8)
- SVART: D-SUB15 (9) = D-SUB15 (9)
- VIOLETT: D-SUB15 (10) = D-SUB15 (10)
- Grå-rosa D-SUB15 (11) = D-SUB15 (11)
- Röd blå: D-SUB15 (12) = D-SUB15 (12)
- Vit-grön: D-SUB15 (13) = D-SUB15 (13)
- brun-grön: D-SUB15 (14) = D-SUB15 (14)
- Vit-gul: D-SUB15 (15) = D-SUB15 (15)
- 15X025 [PVC]: 15X025 [PVC]
- Kabelutförande: Kabel för en modul
- Typ av produkt
Förbindelsekabel
- Kabellängd
2 m
- Anslutning
D-Sub hylskoppling
- Totalt antal poler
15
- Tillverkarnr.
2305457
- Innehåll
1 st
- Material
PVC
- Antal poler
15
- Typ
CABLE-D15SUB/B/B/200/KONFEK/S
- Längd
2 m
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3578981 Kabel Phoenix Contact CABLE-D15SUB/B/B/200/KONFEK/S 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3578981 Kabel Phoenix Contact CABLE-D15SUB/B/B/200/KONFEK/S 1 st
Beskrivning
Specialtillverkad, skärmad rundkabel; anslutning 1: D-SUB-anslutningslist (1x 15-polig); anslutning 2: D-SUB-anslutningslist (1x 15-polig); kabellängd: 2 m.
