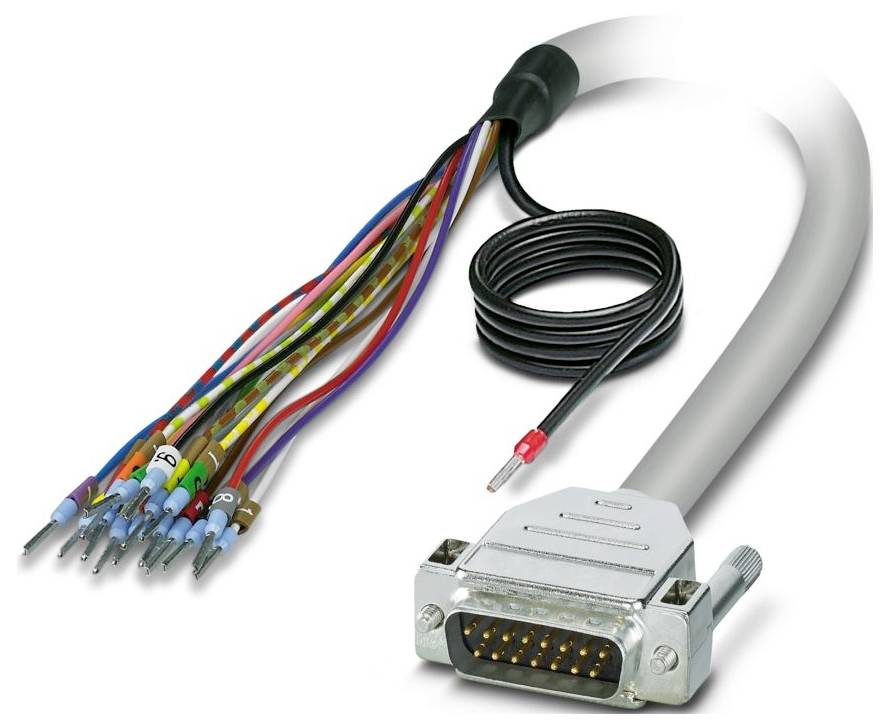

Liknande avbildning
Kabel Phoenix Contact CABLE-D-15SUB/M/OE/0,25/S/1,5M 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Förbindelsekabel
Kabellängd
1.5 m
Anslutning
D-Sub-stift
Totalt antal poler
15
Tillverkarnr.
2926454
Datablad (PDF)
Toal (872,00 kr / stycken)
872,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Poltal: 15
- Anslutningstyp D-SUB-stiftlist
- Skruvgänga: UNC 4-40
- Åtdragningsmoment: 0,2 Nm
- Miljöförhållanden
- Kapslingsklass: IP20
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m
- Obs: Ledarna är märkta och försedda med ändhylsor. Skärmflätan är utförd till en separat kabelände.
- Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
- Yttre ledningsdiameter: 7,90 ±0,5 mm
- Rastermått: 2.74 mm
- Anslutning enligt norm: IEC 60807-2;din 41652
- Yttermantel, material: Semi-rigid-PVC
- Material ledare: Blank Cu-fläta
- Ledningslängd 1,5 m
- Ledningsarea: 15x 0,25 mm².
- Ledningsmotstånd: ≤ 80 Ω/km (vid 20 °C)
- Yttermantel, färg: Grå
- Isoleringsmotstånd ≥ 20 MΩ*km (vid 20 °C).
- Skyddsklass (monteringsplats): ≥ IP54 (monteringsplats)
- UL AWM Style 2464/1061
- Skärmad: Ja
- Typ av ledning: 15X0,25 [PVC]
- Ledarkonstruktion signalledning 14x 0,15 mm
- AWG signalledning 24
- Ledardiameter inklusive isolering 1,2 ±0,05 mm
- Minsta böjningsradie, fast installerad 67 mm
- Min. Böjradie, mobil installation 126 mm
- Dynamisk belastning (böjning): Böjcykler maximalt: 5000 (vid radie ≥ 15x ytterdiameter)
- Flamhärdighet: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 ( råledning);IEC 60332-3-22 ( råledning);UL VW-1;CSA FT-1
- Oljebeständighet: Mot tillfälliga stänk (råledning)
- Antal anslutningar: 1
- Nominell drift 100 % ED.
- Kontaktcykler > 200
- Anslutning 1: Anslutning 1
- Anslutning 2: Anslutning 2
- Halogenfrihet: nej
- Omgivningstemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivningstemperatur (drift) (rörlig installation): -10 °C ... 70 °C (rörlig förläggning)
- Ledartyp: Specialtillverkad, skärmad rundkabel
- DRIFTSPÄNNING (AC): ≤ 30 V AC
- DRIFTSPÄNNING (DC): ≤ 60 V DC
- Aska: ≤ 2 %
- Färgkod : Enkelledare: Färgkod : Enkelledare
- Vitt: D-SUB15 (1) = ()
- brun: D-SUB15 (2) = ()
- Grön: D-SUB15 (3) = ()
- Gul: D-SUB15 (4) = ()
- Grå: D-SUB15 (5) = ()
- rosa: D-SUB15 (6) = ()
- Blå: D-SUB15 (7) = ()
- Röd: D-SUB15 (8) = ()
- Svart: D-SUB15 (9) = ()
- Avisoleringslängd (mantel): Upp till 150 mm
- Violett: D-SUB15 (10) = ()
- Grå-rosa D-SUB15 (11) = ()
- Rödblå: D-SUB15 (12) = ()
- Vit-grön: D-SUB15 (13) = ()
- brun-grön: D-SUB15 (14) = ()
- Vit-gul: D-SUB15 (15) = ()
- 15X025 [PVC]: 15X025 [PVC]
- Typ av produkt
Förbindelsekabel
- Kabellängd
1.5 m
- Anslutning
D-Sub-stift
- Totalt antal poler
15
- Tillverkarnr.
2926454
- Innehåll
1 st
- Material
PVC
- Antal poler
15
- Typ
CABLE-D-15SUB/M/OE/0,25/S/1,5M
- Längd
1.5 m
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3580185 Kabel Phoenix Contact CABLE-D-15SUB/M/OE/0,25/S/1,5M 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3580185 Kabel Phoenix Contact CABLE-D-15SUB/M/OE/0,25/S/1,5M 1 st
Beskrivning
Specialtillverkad, skärmad rundkabel; anslutning 1: Enkelledare (15-polig) (ledarna är märkta och försedda med ändhylsor. Skärmflätan är utförd till en separat kabelände.); anslutning 2: D-SUB-stiftlist (1x 15-polig); kabellängd: 1,5 m.
