Joy-it teensy40audio Expansionskort

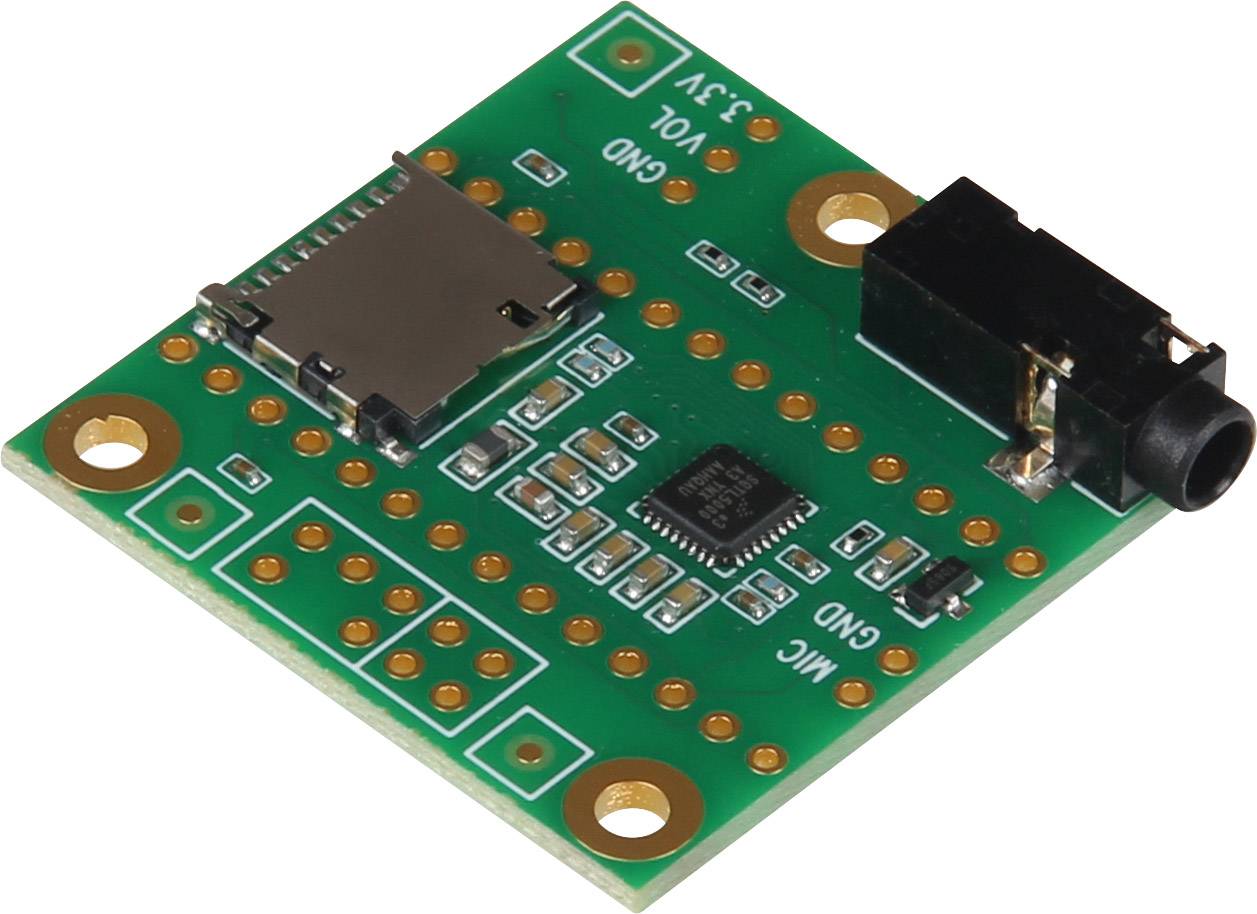

Grön elektronisk kretskort med mikrocontroller, microSD-kortplats och ljudanslutning. Används i elektronikprojekt.

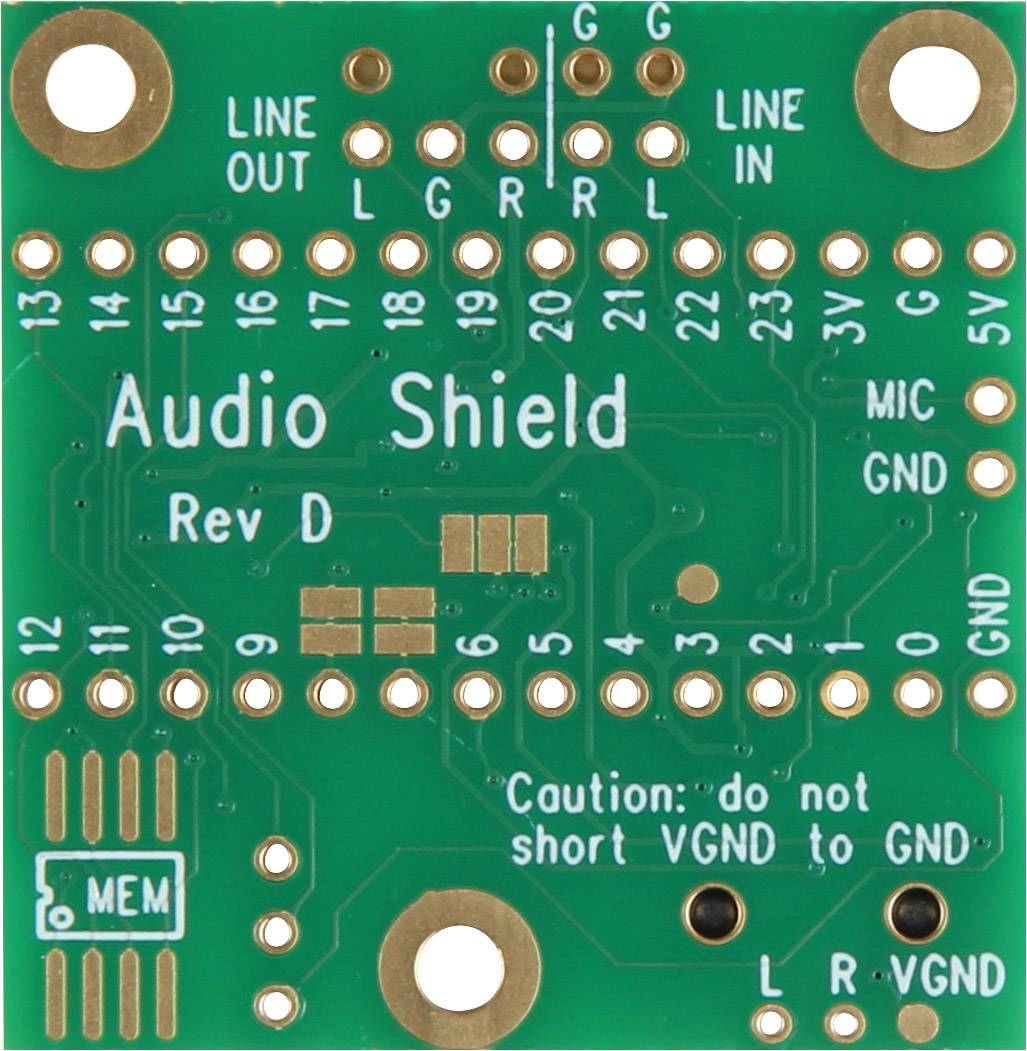

'Audio Shield Platine' med märkningar för ljud- och mikrofonanslutningar, strömförsörjningsstift och varning 'Varning: kortslut inte VGND till GND'.

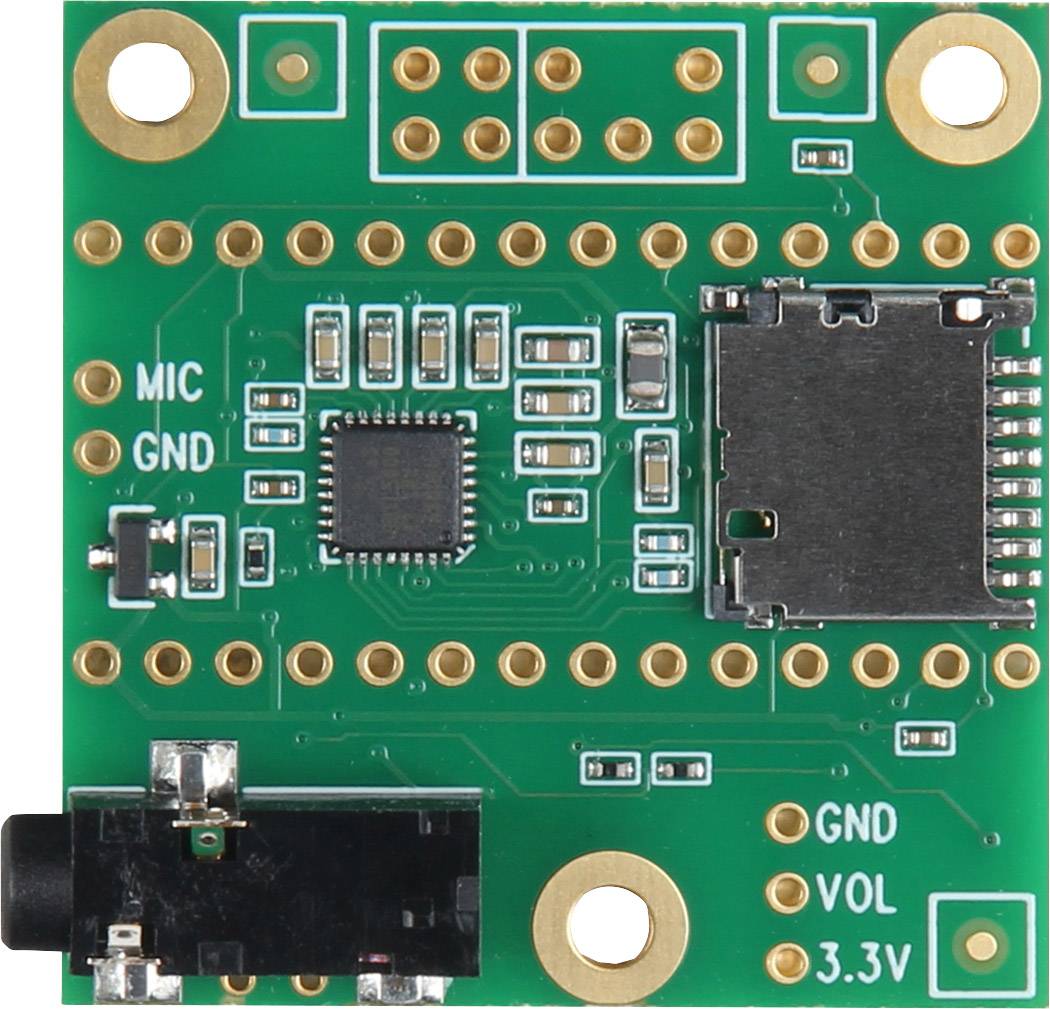

En grön elektronisk kretskort med olika anslutningar och en central mikrochip. Till vänster en mikrofon- och GND-anslutning.

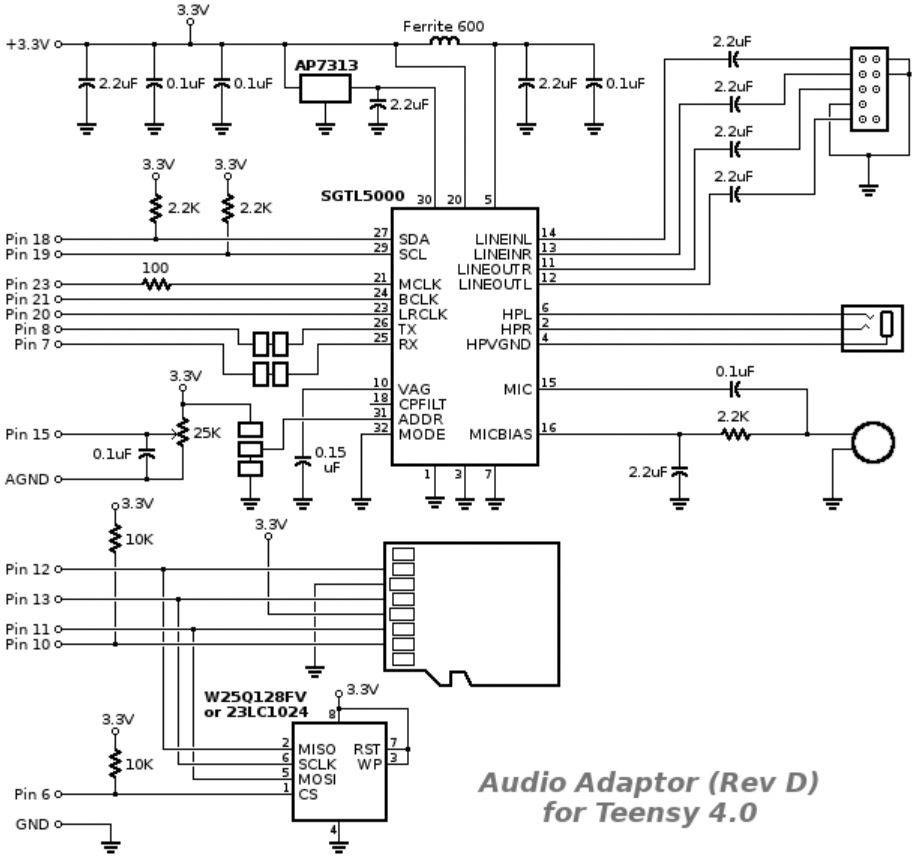

'Kopplingsschema för ljudadaptern (Rev D) för Teensy 4.0 med pinoutplacering, 3,3V och GND-anslutningar, visar elektriskt flöde och komponenter.'

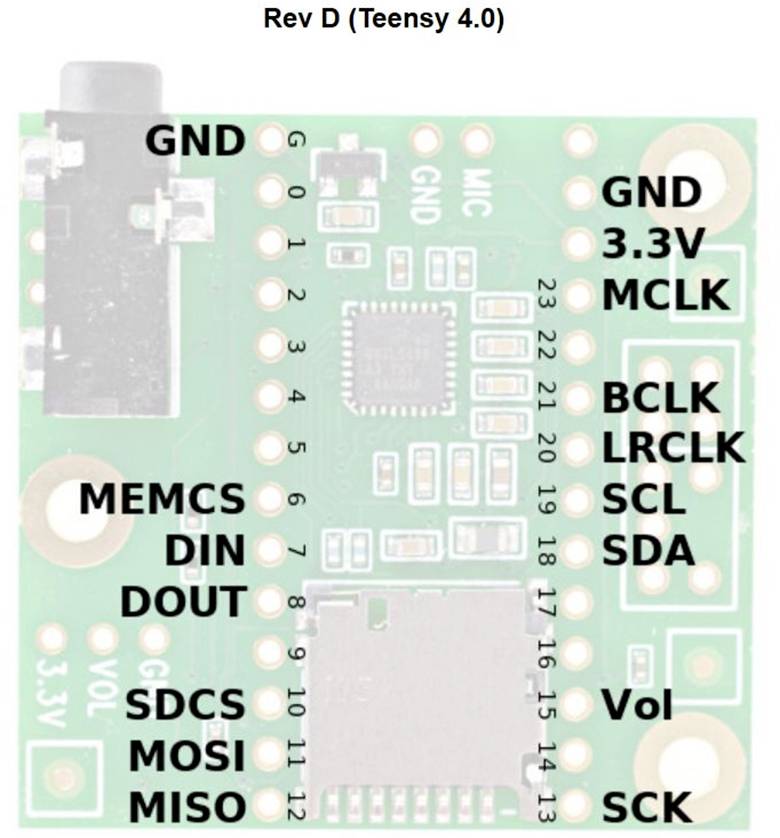

Platine för Teensy 4.0: Märkning visar anslutningar som GND, 3.3V, SCL, SDA, BCLK, MISO, MOSI. Pinnarnas layout visad för referensändamål.

1/5

Leverans tor. 24 sep.

6 Styck

Antal

Styck

Toal (215,20 kr / stycken)

215,20 kr

exkl. moms

Endast 6 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Utvecklingskort

Audiokrets SGTL5000
I2C-stift SDA och SCL för parameterinställning
I2S-signaler, TX (på hörlurar och/eller Line-Out) och RX (från Line-in eller mikrofon)
3 slag: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)

Tekniska specifikationer

• Audio-Chip SGTL5000
• I2C-stift SDA och SCL för parameterinställning
• I2S-signaler, TX (på hörlurar och/eller Line-Out) och RX (från Line-in eller mikrofon)
• 3 takter: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)
• SGTL5000 arbetar i "slave-läge", där alla dess klockstift-ingångar är ingångar

Frekvens: 11.29 MHz

Interna anslutningar: Pinkontakt

Typ av produkt: Expansionskort

Gränssnitt: I²C

Typ av verktyg: Förstärkare

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2240248 Joy-it teensy40audio Expansionskort

Beskrivning

Med denna audioadapter kan du enkelt lägga till dina projekt med Teensy 4.0 högkvalitativt ljud med 16 bitar och 44,1 kHz samplingsfrekvens (CD-kvalitet). Den stöder stereohörlurar och stereo-Line-nivå-utgång samt stereo-Line-nivå-ingång eller mono-mikrofoningång.

Med Teensy Audio Library kan du samtidigt använda in- och utmatning tillsammans med en verktygskit av ljudbearbetningsobjekt, för att på ett enkelt sätt skapa alla typer av krävande ljudprogram. Du kan spela upp flera ljudfiler, skapa syntetiska vågformer, använda effekter, mixa flera Streams och ge ut högkvalitativt ljud via hörlurar eller Line Out-stift.

Teensy 3.x har Cortex-M4 DSP-instruktioner som ger dig mycket datorkraft för realtids-FFT (spektrumanalys), vilket gör det möjligt att skapa avancerade ljudreaktiva projekt.

Två av dessa 14x1-stift kan användas för att enkelt löda tesy 3.x och Audio Board tillsammans. Du kan kopplas samman via ett 14-poligt uttag och en 14-polig stiftlist.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
