Joy-it ARD-RAMPS-Kit1.6 Motordrivenheten ARD-RAMPS-Kit1.6

Komponentpaket för elektronik med LCD-display, grön LED-krets, kretskort, kablar och flera mindre moduler, sannolikt sensorer.

Flera elektroniska komponenter på vit bakgrund: En LCD-skärm, ett kretskort med kontakter, kablar och små sensorer.

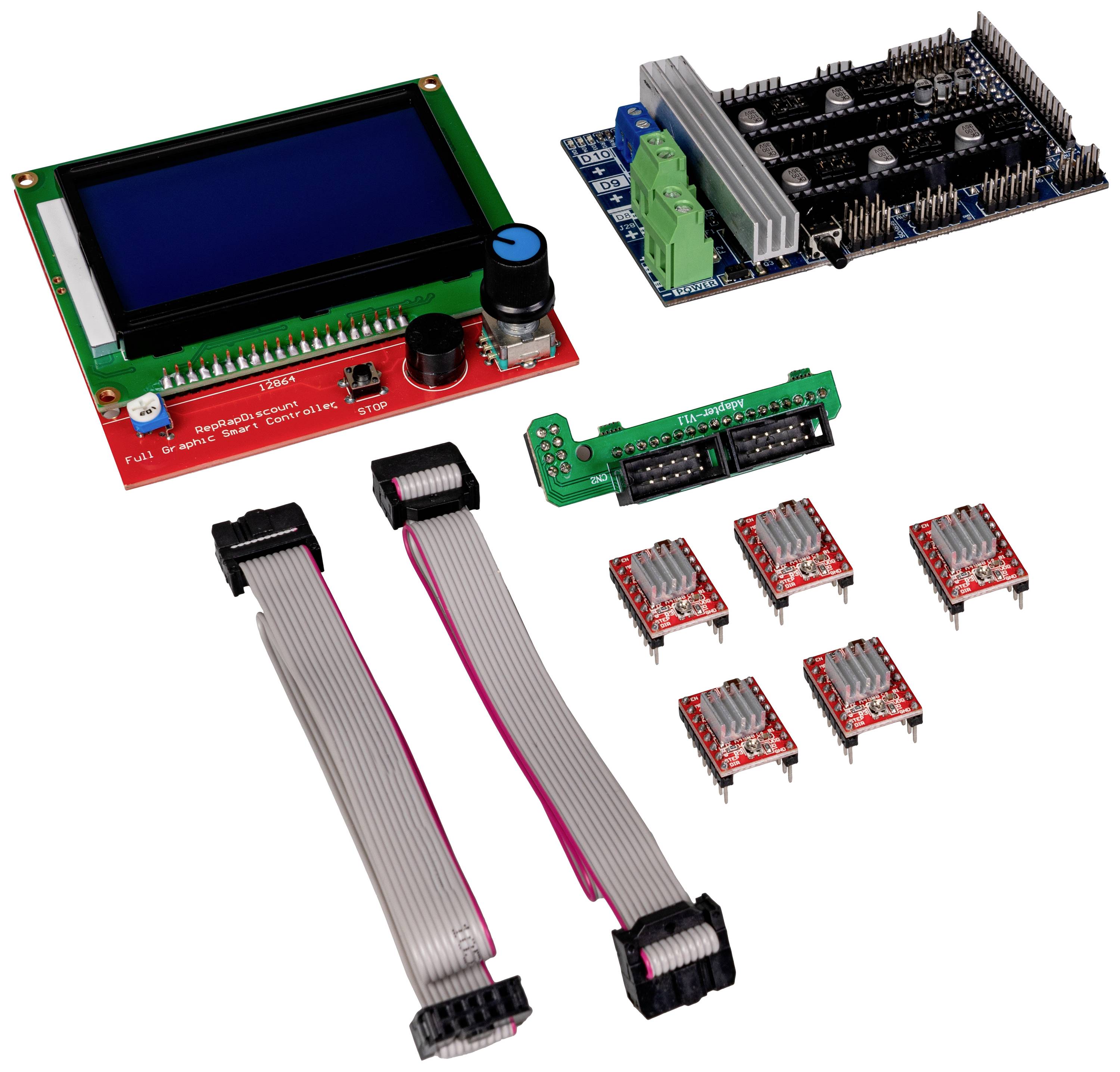

Ett elektronikkit bestående av en display, ett controllerkort, anslutningskablar, switchar och flera insticksmoduler.

1/3

Datablad (PDF)

Leverans tor. 24 sep.

26 Styck

Antal

Styck

Toal (319,20 kr / stycken)

319,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Utvecklingskort

Förstärkta MOSFET’s och skruvterminalerAnslutningar för upp till 6 stegmotorer (X, Y, 2x Z, 2x extruder)6 anslutningar för stoppbrytare eller optiska End-stoppAnslutningar för upp till 3 temperatursensorer3 MOSFET’s för t.ex. Hotend, byggdammfläkt och värmebädd5 A säkring för allmän strömkretsSeparat 20 A säkring för värmebäddströmStatus LED’s

Tekniska specifikationer

Försörjningsspänning12V DCKompatibel med:Arduino MegaFunktionerAnslutningar för upp till 6 stegmotorer (X, Y, 2x Z, 2x extruder)6 anslutningar för stoppbrytare eller optiska End-stoppAnslutningar för upp till 3 temperaturreparationssats3 MOSFET’s för t.ex. Hotend, byggdammfläkt och värmebädd5 A säkring för allmän strömkretsSeparat 20 A säkring för värmebäddströmStatus LED’sFörstärkta MOSFET’s och skruvterminalerRAMPS1,6, 20x4 LCD, 5x A4988 motordrivkrets, 2x anslutningskabel inkl. adapterkretskort för LCD-display, kylelement för Mos-fet och motordrivkrets

Modell: Arduino Mega

Externa anslutningar: Skruvklämma

Längd: 68 mm

Bredd: 102 mm

Höjd: 29 mm

Setinnehåll: inkl. display

Typ av produkt: Motordrivenheten

Lämplig för: Arduino Mega

Gränssnitt: Skruvklämma

Teknik: LCD-Modul

Typ av verktyg: Motordrivenheten

Dokument & nedladdningar

Datablad

Datablad 2582439 Joy-it ARD-RAMPS-Kit1.6 Motordrivenheten ARD-RAMPS-Kit1.6

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2582439 Joy-it ARD-RAMPS-Kit1.6 Motordrivenheten ARD-RAMPS-Kit1.6

Beskrivning

Med det här kompletta setet lägger du grunden för installation av en egen 3D-skrivare på Arduinomobas.Med den passande installerade programvaran på Arduino Mega kan du visa aktuella statusmeddelanden eller information som temperatur på den stora medföljande LCD-displayen.Jämfört med sin föregångare har MOSFET’s och skruvterminalerna vid RAMPS 1.6 anpassats till en högre strömförbrukning. Dessutom har den termiska designen spridits för att generera bättre värmeavledning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
