HT Instruments PV-SERVICE KIT VDE-testinstrument-set
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Tekniska specifikationer
- Typ av produkt
VDE-testinstrument-set
(ej certifierad kalibrering)
- Mätningskategori
CAT III 1000 V
- Mätområde (VDE)
Isoleringsmotstånd
- DIN-norm
DIN EN 62446
- Visningstyp
LCD
- Noggrannhet
2.5 %
- Typ
PV-SERVICE KIT
- Egenskaper
PV-systemtest
Dokument & nedladdningar
Datablad
Datablad 3208700 HT Instruments PV-SERVICE KIT VDE-testinstrument-set
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3208700 HT Instruments PV-SERVICE KIT VDE-testinstrument-set
Beskrivning

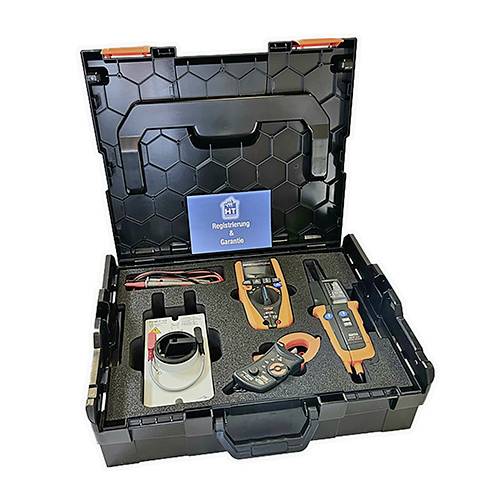

Med PV-SERVICE KIT kan alla nödvändiga mätningar genomföras för upptagning av en PV-anläggning enligt specifikationerna i VDE 0126-23 (en 62446). Isolationstestare 1 kV med multimeterfunktion & lågohmmätning. 2-polig spänningsprovare (Cat IV) med belastningsinkoppling upp till 1000 V AC/DC. AC/DC strömtransformator med 2 mätområden - 40 A och 400 A AC/DC.
NEPTUN
Isolerings- och lågohmsmätning
Spänning AC/DC och fasföljd
Motstånd och förbindelseprovning med summer
DC, AC TRMS, AC+DC TRMS-SPÄNNING UPP TILL 1000 V.
Frekvens för spänning och/eller ström
MAX/MIN/PEAK/HOLD-FUNKTIONER
Exakt visning med 10.000 punkter
Automatiska mätningar med autom. AC/DC-identifiering
Mätning av polariseringsindex (PI) och dielektrisk absorbtionsförhållande (DAR);
HT10
Knapp för lastinkoppling
Stor LCD-display med belysning
Belysning av mätstället med vita LED:er
19 mm kontaktavstånd för enhandsprovning
Säkerhet enligt CAT IV 600 V/CAT III 1000 V.
HT4006
MÄTOMRÅDE (40 A): 0,1 A TESTUTRUSTNING 40 A AC/DC
MÄTOMRÅDE (400 A): 0,5 A TESTUTRUSTNING 400 A AC/DC
Noggrannhet: ± 2,5 % rdg
max. Kabeldiameter 30 mm
Överspänningsskydd CAT III 600 V, CAT IV 300 V
Anslutning via banankontakt till NEPTUNE, kabel 1 m.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
NEPTUN
Isolerings- och lågohmsmätning
Spänning AC/DC och fasföljd
Motstånd och förbindelseprovning med summer
DC, AC TRMS, AC+DC TRMS-SPÄNNING UPP TILL 1000 V.
Frekvens för spänning och/eller ström
MAX/MIN/PEAK/HOLD-FUNKTIONER
Exakt visning med 10.000 punkter
Automatiska mätningar med autom. AC/DC-identifiering
Mätning av polariseringsindex (PI) och dielektrisk absorbtionsförhållande (DAR);
HT10
Knapp för lastinkoppling
Stor LCD-display med belysning
Belysning av mätstället med vita LED:er
19 mm kontaktavstånd för enhandsprovning
Säkerhet enligt CAT IV 600 V/CAT III 1000 V.
HT4006
MÄTOMRÅDE (40 A): 0,1 A TESTUTRUSTNING 40 A AC/DC
MÄTOMRÅDE (400 A): 0,5 A TESTUTRUSTNING 400 A AC/DC
Noggrannhet: ± 2,5 % rdg
max. Kabeldiameter 30 mm
Överspänningsskydd CAT III 600 V, CAT IV 300 V
Anslutning via banankontakt till NEPTUNE, kabel 1 m.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Tomgångsspänning upp till 1000V DC med Neptune
- Kortslutningsström upp till 20A DC till Neptune och strömtransformatorn HT4006 tillsammans med en kortslutningsströmbrytare
- Isolationsmätning upp till 1000 V DC med Neptune
- Lågohmsmätning / förbindelseprovning (kontrollström 200mA) med Neptune
- För att vid behov även kunna fastställa spänningsfrihet på AC- eller DC-sidan av PV-anläggningen, medföljer även en 2-polig spänningsprovare (modell HT10).
