Name: Fotovoltaik-kontakt 1409211 PRC 5-FT25-MC2,5-150 Svart, Blå, Grå, Brun, Grön, Gul Phoenix Contact Innehåll: 10 st
Brand: Phoenix Contact
SKU: 2209169
Availability: SoldOut

En svart, rund, multipolär kontakt med fem anslutningsplatser, förbunden med en kabelstam med färgkodade kablar.

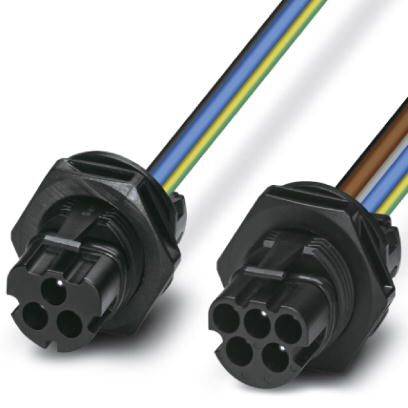

Två svarta runda kontakter med färgglada kablar. Till vänster syns gul-grön-blå kablar och till höger brun-svart-blå kablar.

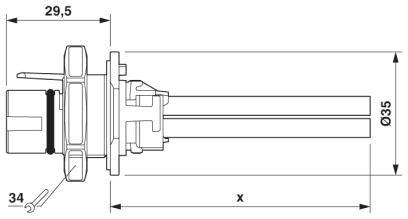

Teknisk ritning av en mekanisk komponent med mått: Längd 29,5 och diameter 35. Detaljvy med beteckning 34.

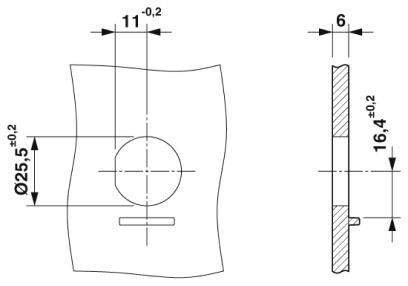

Teknisk ritning av en komponent med preciserade mått: diameter 25,5 ±0,2 mm, höjd 16,4 ±0,2 mm, avstånd 11 ±0,2 mm och 6 mm.

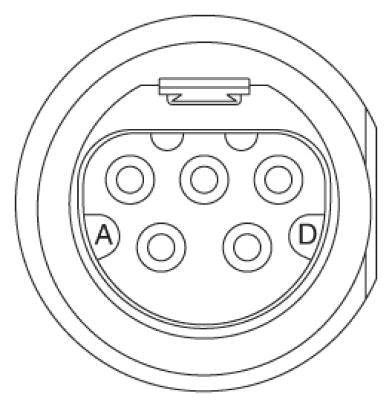

Schema över en laddningsanslutning för elfordon med fem runda kontakter och två rektangulära poler, märkta med 'A' och 'D'.

1/5

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (1 790,00 kr / stycken)

1 790,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Material kontaktbärare: PPE
Material tätning: EPDM
Material O-ring: Silikon
Material skruvförband: PPE
Låstyp: Låsspärr
Kontaktcykler: 100
Utdragskraft: 175 N ± 50 N.
Instickskraft: 40 N ±10 N.
Åtdragningsmoment: 2.5 Nm ±0.1 Nm (åtdragningsmoment mutter)
Nyckelvidd kupolmutter 32 mm
Ledardiameter inklusive isolering 3.65 ±0.15 mm

Typ: PRC 5-FT25-MC2,5-150

Typ av produkt: Runt anslutningsdon

Totalt antal poler: 5

: IP66
IP68
IP69 K (i inbyggt tillstånd)
IP65

Anslutning: Crimp

Nominell spänning: 690 V/AC

Tillverkarfärg: Svart
Blå
Grå
Brun
Grön
Gul

Anslutning-tvärsnitt: 2,5 mm²

Märkspänning: 690 V

Märkström: 24 A

Höljematerial: PPE

Tillverkarnr.: 1409211

Innehåll: 10 st

Kontaktmaterial: Kopparlegering, guldpläterad

Antal poler: 5

Bredd: 35 mm

Höjd: 35 mm

Längd: 29.5 mm

Konstruktionsform: Stiftkontakt

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209169 Fotovoltaik-kontakt 1409211 PRC 5-FT25-MC2,5-150 Svart, Blå, Grå, Brun, Grön, Gul Phoenix Contact Innehåll: 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209169 Fotovoltaik-kontakt 1409211 PRC 5-FT25-MC2,5-150 Svart, Blå, Grå, Brun, Grön, Gul Phoenix Contact Innehåll: 10 st

Beskrivning

Rundkontaktdon (apparatsida), apparatanslutningar bakre vägg, material hölje: PPE, färg: Svart, poltal: 5, ledartvärsnitt max.: 2,5 mm², nominell spänning 690 V AC, märkström: 24 A, anslutning: Crimpanslutning, kontakttyp: Stift, kabellängd: 150

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
