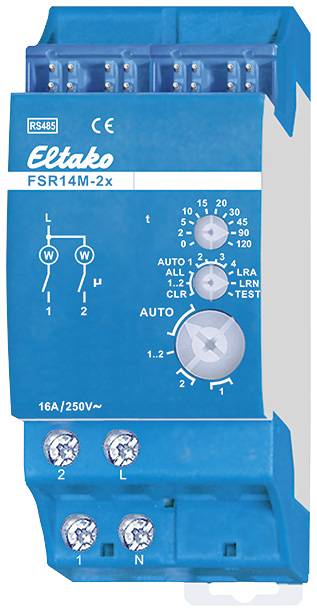

Eltako FSR14M-2x RS485 Bus switch/stömstötsrelä Rack Bryteffekt (max.) 2000 W

Strömstötsrelä med 2 kanaler och mätning av aktiv effekt. 1+1 slutare ej potentialfri 16A/250V AC, 230V LED-lampor upp till 600W, glödlampor 2000W. Dubbelriktad Stand-by-förlust endast 0,1 watt. Din-skena för montering på DIN-EN 60715 TH35. 2 delningsenheter = 36 mm bred, 58 mm djup. Ansluts till Eltako-RS485-bussen. Tvärförbindelse buss och strömförsörjning med kontaktbrygga. Momentaneffekten mäts separat för varje kanal och överlämnas till bussen - t.ex. för överföring till en extern dator - och även skickas in i det trådlösa nätverket via FAM14. Max ström som summan över båda kontakterna är 16A, det krävs därför en säkring av L med maximalt 16A. Kontaktkoppling i nollgenomgång för att skona kontakter och lampor. Vid avbrott i matningsspänningen bibehålls kopplingstillståndet. Vid återkommande matningsspänning stängs den av. Kanalerna kan programmeras in oberoende av varandra som ES- och/eller DEN-kanal. Scenstyrning: Med en av de fyra styrsignalerna från en knapp som är inkopplad och har dubbelvippa kan flera kanaler av en eller flera FSR14M-2x till- och frånkoppling av varje scen. Centralkommandon på datorn skickas med gradiovisualiserings- och styrprogramvaran GVS. Du kan programmera in en eller flera FSR14M-2x på datorn. Med vridbrytaren programmeras knapparna och 2 kanaler testas vid behov. För normal drift ställs de mellersta och nedre vridströmställaren därefter på BILEN. Med den övre vridknappen kan EW-tiden (0-120 sekunder) ställas in lika för alla kanaler som relä eller RV-tid (0-120 minuter) för impulsbrytare. Om trådlösa rörelsesensorer FBH (Master) och/eller FBH (Slave) programmeras, kopplas brytaren med den övre kontrollbrytaren, för varje kanal, gränsen för inställning, där belysningen slås på eller stängs av. Inställningar för den övre vredet enligt bruksanvisning. När trådlösa ljussensorer programmeras ställs in med den övre vridströmställaren, för varje kanal fast kopplingströskeln, vid vilken belysningen slås på eller stängs av beroende på ljusstyrka (från ca 0lux i läge 0 till ca 50lux i läge 120). En hysteres på ca 300lux mellan till- och frånkoppling är fast inställd. En extra inställd RV-tid uppmärksammas inte. Endast en FBH (Master) eller FAB kan programmeras per kanal. En FBH (Master) eller FAH kan dock programmeras i flera kanaler. Om trådlösa dörrkontakter för fönster ställs in FTK eller fönsterhandtagssensor FFG7B, kan du ställa in olika funktioner med den mellersta vridströmställaren i positionerna BIL 1 till AUTO 4 och koppla maximalt 116 FTK: AUTO 1 = fönster på, sedan är utgången aktiv. AUTO 2 = fönster öppet, då är utgång aktiv. I lägena AUTO 3 och AUTO 4 är de på en kanal inkopplade FTK automatiskt kopplade. FÖR BIL 3 skall alla FTK vara stängda så att arbetskontakten stängs (t.ex. för klimatkontroll). FÖR AUTO 4 räcker det med en öppen FTK för att stänga arbetskontakten (t.ex. för larmmeddelande eller påslagning av strömförsörjning av en dimma). En eller flera FTK kan programmeras i flera kanaler så att olika funktioner är möjliga samtidigt för vardera FTK. Efter ett strömavbrott återställs kopplingen genom en ny signal från FTK eller vid nästa statusmeddelande efter 15 minuter. En extra inställd RV-tid uppmärksammas inte. Funktion med trådlös brandvarnare FRW eller vattensensorer enligt bruksanvisning. Lysdioden under det övre vridreglaget följer inlärningsprocessen enligt bruksanvisning och visar styrkommandon genom att blinka kort.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
