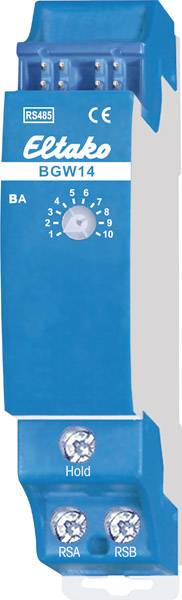

Eltako BGW14 Gateway DIN-skena
EAN:
Fabrikatsnr.
Artikelnr.:
2 Styck
Antal
Toal (552,00 kr / stycken)
552,00 kr
exkl. moms
Endast 2 Styck kvar på lager
Tekniska specifikationer
- Typ av produkt
Gateway
- Serie
Eltako
- Mått.
(B x D) 18 mm x 58 mm
IP20
- Strömförsörjning
via Systembus från nätenhet
- Driftspänning
12 V
- Monteringssätt
DIN-skena
- Dataöverföring (Smart Home)
kabelbunden
- Bredd
18 mm
- Djup
58 mm
- Basstation
Ej obligatoriskt, valfritt för fjärråtkomst
- Datautbyte
dubbelriktad
n.rel.
DRA (DIN-rail adaptor)
Multiple interface
12 V
DC
0.3 W
FALSE
TRUE
FALSE
1
Other
FALSE
FALSE
FALSE
FALSE
Other
FALSE
FALSE
FALSE
FALSE
12-12 V
IP20
FALSE
FALSE
TRUE
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2162331 Eltako BGW14 Gateway DIN-skena
Beskrivning
RS485-buss-Gateway. Dubbelriktad Stand-by-förlust endast 0,3 watt. Din-skena för montering på din-en 60715 TH35. 1 delningsenhet = 18 mm bred, 58 mm djup. Ansluts till Eltako-RS485-bussen. Tvärförbindelse buss och strömförsörjning med kontaktbrygga. Drift tillsammans med FAM14 eller FTS14KS. Hold-klämman ansluts till FAM14 eller FTS14KS. Till klämmorna RSA/RSB kan upp till 16 RS485-sensorer BUTH65D/12VDC, BBH65/12VDC och BTR65H/12VDC anslutas. Via 4-trådsbussen sker dataöverföring och strömförsörjning med en 12 V DC-nätenhet. Anslutningen sker t.ex. med vanlig telefonkabel (J-Y (ST) Y 2x0,8mm2). Den totala tillåtna längden på ledningar är 1000 m. Det andra 120 ohm-termineringsmotståndet som ingår i BGW14 måste även anslutas till klämmorna RSA/RSB på den mest avlägsna sensorn. Med upp till 8 BGW14 kan data från upp till 128 sensorer överföras till RS485-bussen. Inställningen av driftvridväljare BA sker enligt bruksanvisning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
