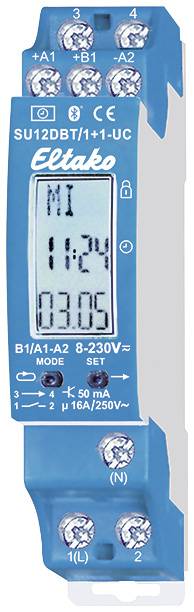

Eltako 23200902 Brytarur digital Astroprogram, Dagsprogram, Veckoprogram IP20 Gångreserv, Slumpfunktion

2-kanals kopplingsur med display och Bluetooth. Kanal 1 med 1 potentialfri slutare 16 A/250 VAC och DX. Kanal 2 med 1 optoMOS-halvledarutgång potentialfri 50mA/12..230VUC t.ex. för styrning av ett elektroniskt relä (ER) eller strömstöts-gruppbrytare (EGS). Med displaybelysning och astrofunktion. Stand-by-förlust endast 0,1-0,3 watt.
Matningsspänning och styrspänning för centralstyrning 12..230VUC.

Din-skena för montering på DIN-EN 60715 TH35.
1 delningsenhet = 18 mm bred, 58 mm djup.
Med den patenterade Eltako-Duplex-tekniken (DX) kan normalt potentialfri kontakt 1 vid omkoppling av 230 V/50 Hz växelspänning ändå gå till nollgenomgång, vilket minskar slitaget dramatiskt. Anslut bara N-ledaren till klämman (N) och L till 1 (L). Detta ger en extra stand-by-förlust på endast 0,1 W.
Upp till 60 kopplingsur-minnesplatser fördelas fritt på kanalerna. Med datum och automatisk sommartid/vintertid. Gångreserv utan batteri ca 7 dagar.
Varje lagringsutrymme kan antingen drivas med astrofunktionen (automatisk omkoppling efter soluppgång resp -nedgång), till- och frånslagstid eller impulstid (levereras 2 sekunder) Till- resp. frånslagstiden Astro kan skjutas upp till ± 2 timmar. Dessutom kan en tidsförskjutning på upp till ± 2 timmar, som påverkas av solens förändring, utföras. Med styringång (+A1) för centralstyrning TILL eller FRÅN med prioritet.
Inställningen av timern görs antingen via Bluetooth med appen eller med knapparna MODE och SET, ett knapplås är möjligt.
Genom den 1:a Tryck på MODE resp. DISPLAY och belysningen slås på.
20 sekunder efter det senaste användandet av MODE resp. SET går programmet automatiskt tillbaka till den normala förarevisningen och displaybelysningen stängs av.
Timer med app:
Tryck SET, på displayen visas BLE (Bluetooth) och timer-ID. Nu kan du ansluta till app (utlämningstillstånd Passkey 123123).
Skanna QR-kod på bruksanvisningen, appen guidar dig genom processen När anslutningen till appen har gjorts, visas BLE+ på displayen. Knapparnas MODE och SET är nu spärrade.
Bluetooth-reset (radera eventuellt ändrad Passkey): Anslutningen till appen app måste vara separat. Tryck MODE och SET samtidigt i 2 sekunder, RES blinkar i displayen. Tryck nu SET. i 2 sekunder tryck, så visas BLE på displayen. Bekräftas med mode, så utförs BLE-Reset, Passkey raderas och och leveransvillkoret är fastställt.
Timer med tangenterna MODE och SET:
Språk: Efter varje ansättning av försörjningsspänningen kan språk väljas inom 10 sekunder med SET och bekräftas med MODE D = tyska, GB = engelska, F = franska, IT = italienska och ES = spanska. Därefter visas normalt visning: Veckodag, klockslag, dag och månad.
Snabbspolning: Med efterföljande inställningar kan siffrorna snabbt höjas när uppspelningsknappen trycks längre. Släpp och håll nere längre för att ändra riktning.
Ställ in tiden: Tryck på MODE. Sök sedan i PRG med SET efter KLOCKA och välj med MODE. Välj timme med SET genom "S"" och bekräfta med MODE Samma procedur gäller för minut och "M".
Datum: Tryck in MODE. Välj sedan DAT i PRG med SET och ändra med MODE. För år: Välj "J" med SET och bekräfta med MODE Samma sak gäller "M" för månad och "T" för dag. Som sista inställning hittar ni "MO" (veckodag). Även denna kan ställas in med SET och bekräftas med MODE.
Se bruksanvisningen för andra inställningar som astrofunktion, manuellt PÅ och AV, omställning från sommar- till vintertid, centralstyrning PÅ eller AV, slumpläge, knapplås och inmatning av timer
