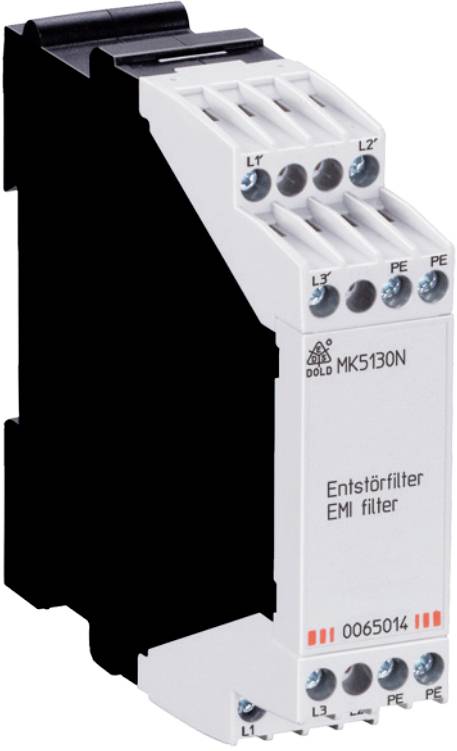

Dold 0065014 MK5130N Brusfilter (L x B x H) 97 x 22.5 x 90 mm 1 st Piece

De alltmer i installationer monterade omriktarna skapar branta kopplingsflänsar vid utgången som ger betydande EMC-störningar och högfrekventa kompensationsströmmar till anslutna kopplingskomponenter. Omriktarens utrustning kan störas eller eventuellt förstöras. HF-störningar kan överföras till andra anläggningsdelar, t.ex. via DC 24V - matning. Detta är till exempel fallet vid mätreläer där mätingången är ansluten till omriktaren. Hjälpspänning av mätreläet är galvaniskt separerad från mätingången, men via en oundviklig koppelkapacitet i den interna nätdelen HF-sidig med mätingången. Vid motsvarande frekvenser kan utjämningsströmmar flöda från omriktaren till hjälpspänningsnivån upp till flera ampere. Generellt kan alla övervakare som är anslutna till omriktaren, med separat hjälpspänning eller ytterligare in- eller utgångar, störas. Det är också möjligt att de störningar som en omriktare producerar överförs till andra delar av utrustningen. Avstörningsfilter MK 5130N/LG 5130 har 4 seriekopplade drosslar i filtervägarna för de 3 faserna (ingångar L1/L2/L3, utgångar L1’ / L2’ / L3’) i vardera filtreringsstigen för att säkerställa bredbandig avstörning upp till höga frekvenser. Om PE dessutom ansluts, är en Y-avstörningskondensator mot PE effektiv och avstörning förbättras ytterligare (”T-filter”). Genom mellankoppling av MK 5130N / LG 5130 mellan omriktare och till avstörningsande mätreläer/enheter reduceras den HF-ström som slutar med den koppelkapaciteten avsevärt, eftersom filtervägarna representerar en impedans som ökar med frekvensen. På så sätt undviker du störningar eller till och med skador på anslutna enheter.

· användning av mätreläer på omriktare och apparater med högfrekventa störningsspänningar
Avstörning från kopplingsdelar och mindre förbrukare upp till 50 mA per fas
· vid störningar från elverktyg, skydd med lysrörslampor
· 3-fas avstörningsfilter för mätreläer
· dämpning av EMC-störningar från ledningsförda störspänningar
· bredbandig dämpning av höga frekvensandelar
· för nominell spänning upp till 3 AC 1000 V.
· PE-anslutning som kan användas som tillval för ännu bättre avstörning
· bredd 22,5 mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
