Chauvin Arnoux EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X Installationsprovare-set, VDE-testinstrument-set VDE-norm 0100,
EAN:
Fabrikatsnr.
Artikelnr.:
Höjdpunkter & detaljer
VDE-testare
- Grundutrustning av kontrollinstrument för elektrisk säkerhetsprovning på laddningsstationer med jordfelsbrytare typ A i TT-nät
- Set för kontroll av alla elektriska säkerhetsaspekter av laddningsinfrastrukturer enligt installationsnormen IEC 60364-7-722
- Med ca 6652 testadapter för AC-laddare med typ-2-kontakt
- Med CA 762 IP2X spänningsprovare för fastställande av spänningsfrihet
- Med ca 6133 installationsprovare för provning av elektrisk säkerhet
- Levereras med: 1 CA 6652 testadapter för AC-laddare med typ-2-kontakt inkl., 1 CA 762 IP2X tvåpolig spänningsprovare inkl. medföljande, 1 CA 6133 installationsprovare inkl. leveransinnehåll
Tekniska specifikationer
- Typ av produkt
Installationsprovare-set
(ej certifierad kalibrering)
- Mätningskategori
CAT III 600 V
- Gränssnitt
Bluetooth®
- Mått.
(L x B x H) 223 x 70 x 126 mm
- Vikt
700 g
IP54
- Mätområde (VDE)
Isoleringsmotstånd
Slingimpedans
Spänning
Motstånd
RDC-kontroll (AC, A)
Ström
- DIN-norm
DIN VDE 0100
DIN VDE 0105
- Visningstyp
digital (LCD)
- Bredd
70 mm
- Höjd
126 mm
- Längd
223 mm
- Provningsförfarande
automatisk
manuell
- Spänningsförsörjning
batteridriven laddningsbara
- Minne
ja
- Typ
EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X
- VDE-norm
0100
0105
- Egenskaper
Inkl. adapter för laddstation
RCD/FI Test
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3436210 Chauvin Arnoux EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X Installationsprovare-set, VDE-testinstrument-set VDE-norm 0100,
Villkor för garanti
Villkor för garanti 3436210 Chauvin Arnoux EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X Installationsprovare-set, VDE-testinstrument-set VDE-norm 0100,
Beskrivning
Denna standardutrustning för utrustning för laddning av laddningsinfrastrukturer bestående av
• Installationsprovare CA 6133
• Testadapter för AC-laddare för elfordon CA 6652
Spänningsprovare CA 762 IP2X
Är en komplett lösning för elektrisk säkerhetskontroll av laddningsstationer med jordfelsbrytare typ A.
Denna sats möjliggör helt konforma kontroller av E-laddstationer enligt IEC 60364-7-722. Mätresultaten kan sparas för enkelt skapande av provningsrapporter i installationstestaren.
VIKTIGT: Detta set är endast avsett för TT-nät.

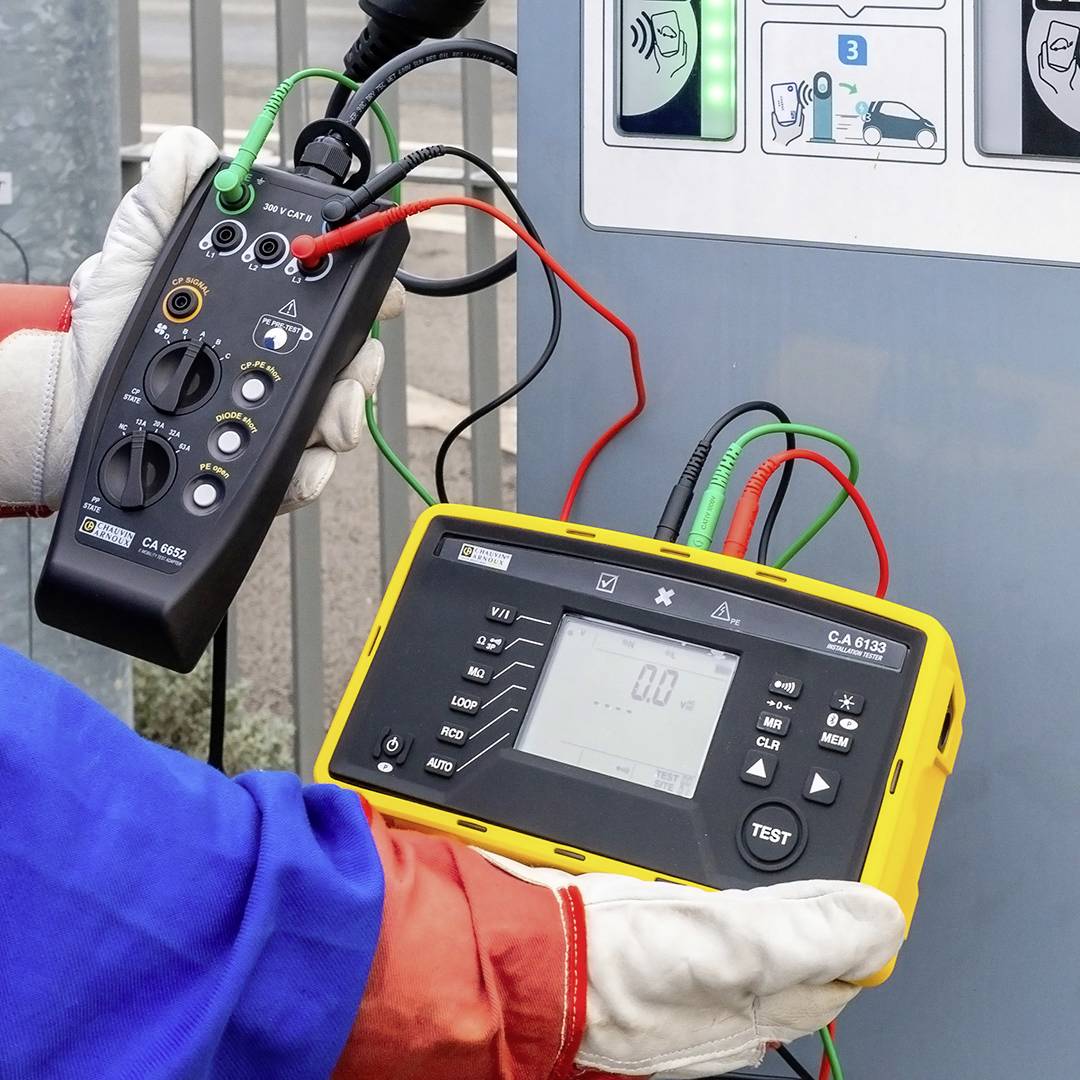

Simulera fordonsstatus och säkerhetsförhållanden för laddplatser med hjälp av testadaptern: Identifiering av farliga spänningar på beröringbara delar (PE), simulering av tillståndet i elfordonet, simulering av maximalt tillåten laddningsström för kabeln, felsimulering (kortslutning CP-PE, diodkortslutning, avbrott av PE) och kontroll av styrsignaler (CP) med handoscilloskop som tillval.

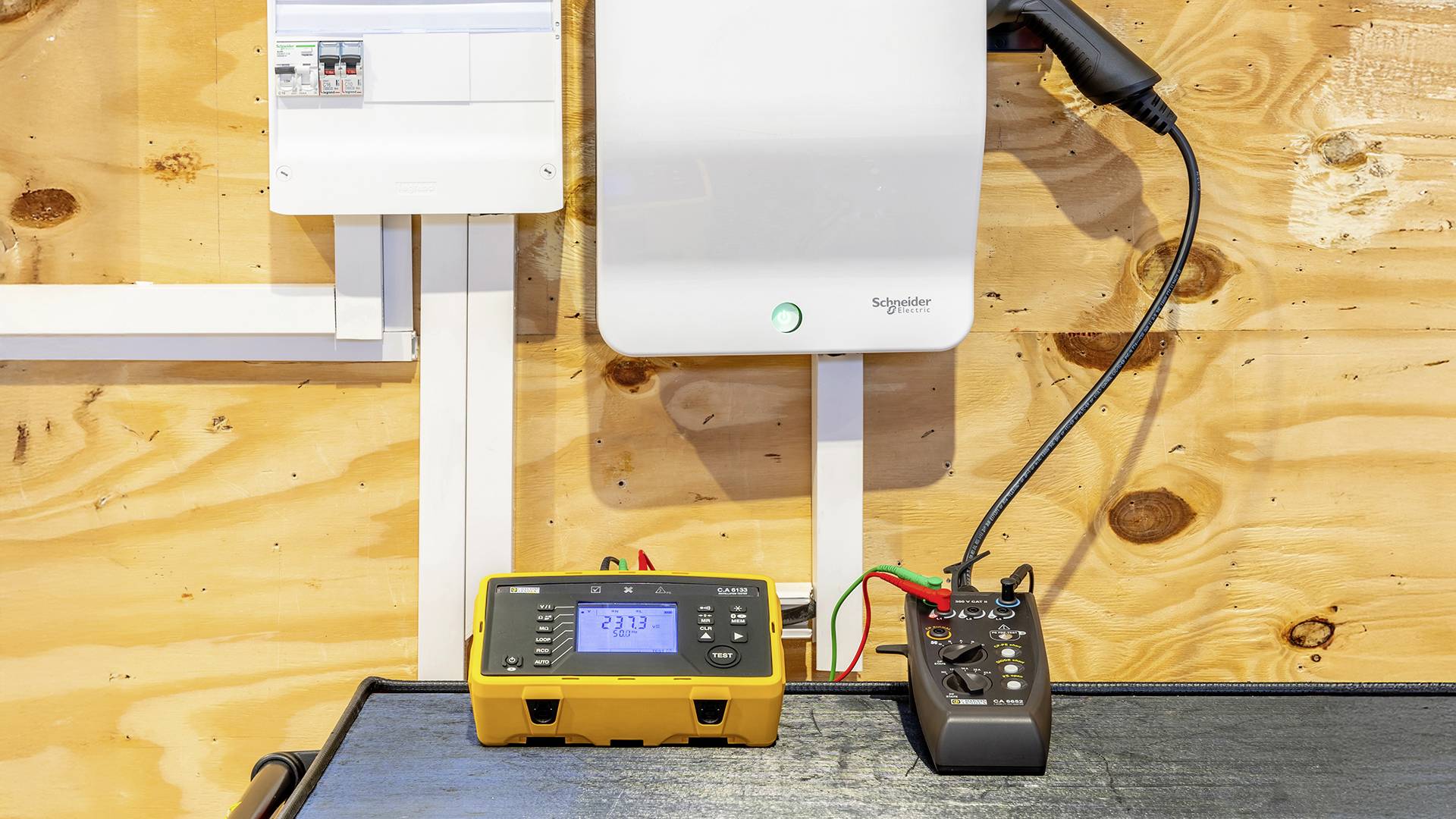

Med kombinationen av installationsprövare och testadapter för AC-laddstationer utför du de nödvändiga elektriska säkerhetskontrollerna på AC-laddningsstationerna genom: Förbindelse- och isolationsprovning, elektrisk säkerhetsprovning av laddningsstationen i in- eller trefasiga drift, funktionskontroll av jordfelsbrytare typ A/AC.
Din kontroll avslutar du med att skapa en kontrollrapport med Android-app.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
• Installationsprovare CA 6133
• Testadapter för AC-laddare för elfordon CA 6652
Spänningsprovare CA 762 IP2X
Är en komplett lösning för elektrisk säkerhetskontroll av laddningsstationer med jordfelsbrytare typ A.
Denna sats möjliggör helt konforma kontroller av E-laddstationer enligt IEC 60364-7-722. Mätresultaten kan sparas för enkelt skapande av provningsrapporter i installationstestaren.
VIKTIGT: Detta set är endast avsett för TT-nät.
Simulera fordonsstatus och säkerhetsförhållanden för laddplatser med hjälp av testadaptern: Identifiering av farliga spänningar på beröringbara delar (PE), simulering av tillståndet i elfordonet, simulering av maximalt tillåten laddningsström för kabeln, felsimulering (kortslutning CP-PE, diodkortslutning, avbrott av PE) och kontroll av styrsignaler (CP) med handoscilloskop som tillval.
Med kombinationen av installationsprövare och testadapter för AC-laddstationer utför du de nödvändiga elektriska säkerhetskontrollerna på AC-laddningsstationerna genom: Förbindelse- och isolationsprovning, elektrisk säkerhetsprovning av laddningsstationen i in- eller trefasiga drift, funktionskontroll av jordfelsbrytare typ A/AC.
Din kontroll avslutar du med att skapa en kontrollrapport med Android-app.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

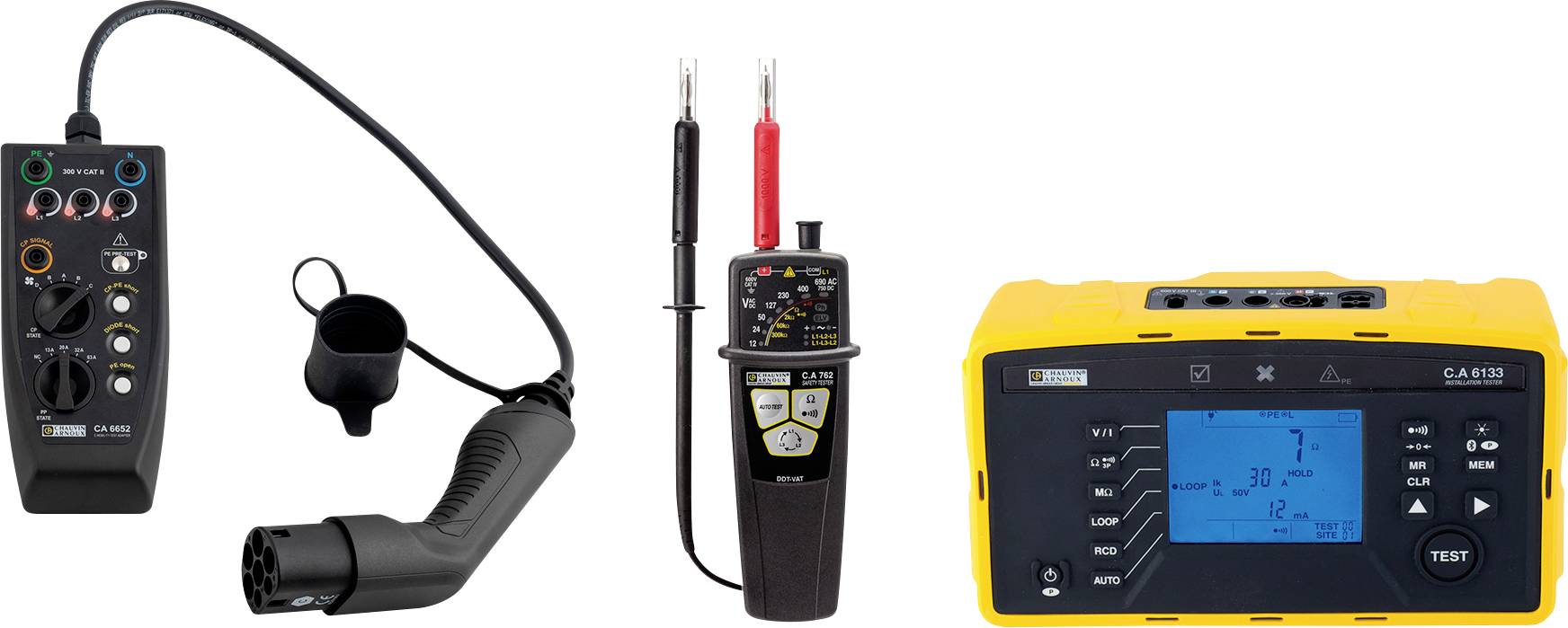

Ingår i leveransen
- 1 CA 6652 EVSE-kontrolladapter medföljer
- 1 CA 6133 installationsprovare
- 1 CA 762 IP2X tvåpolig spänningsprovare
