Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X Installationsprovare-set, VDE-testinstrument-set VDE-
EAN:
Fabrikatsnr.
Artikelnr.:
Höjdpunkter & detaljer
VDE-testare
- Avancerad utrustning för elektrisk säkerhetsprövning av laddningsstationer med jordfelsbrytare typ A, B och EV 6 mA
- Set för kontroll av alla elektriska säkerhetsaspekter av laddningsinfrastrukturer enligt installationsnormen IEC 60364-7-722
- Med ca 6652 testadapter för AC-laddare med typ-2-kontakt
- Med CA 762 IP2X spänningsprovare för fastställande av spänningsfrihet
- Med CA 6117 installationsprovare inkl. protokollsoftware DataView
- Levereras med: 1 CA 6652 testadapter för AC-laddare med typ-2-kontakt inkl., 1 CA 762 IP2X tvåpolig spänningsprovare inkl., 1 CA 6117 installationsprovare med programvara DataView ingår i leveransen
Tekniska specifikationer
- Typ av produkt
Installationsprovare-set
(ej certifierad kalibrering)
- Mätningskategori
CAT III 600 V
- Gränssnitt
USB
- Mått.
(L x B x H) 280 x 128 x 190 mm
IP53
- Mätområde (VDE)
Jordningsresistans
Isoleringsmotstånd
Effekt
RCD-KONTROLL (AC, A, F, B, B+, (EV)
Slingimpedans
Skyddsledarmotstånd
Spänning
Ström
- DIN-norm
DIN EN 61557
DIN VDE 0100
DIN VDE 0105
DIN IEC 60364
- Visningstyp
digital (LCD)
- Bredd
128 mm
- Höjd
190 mm
- Längd
280 mm
- Provningsförfarande
manuell
- Spänningsförsörjning
batteridriven laddningsbara
- Minne
ja
- Typ
EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X
- VDE-norm
0100
0105
- Egenskaper
Inkl. adapter för laddstation
inkl. Software
Effekt, övertoner
RCD/FI Test
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3436211 Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X Installationsprovare-set, VDE-testinstrument-set VDE-
Villkor för garanti
Villkor för garanti 3436211 Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X Installationsprovare-set, VDE-testinstrument-set VDE-
Beskrivning

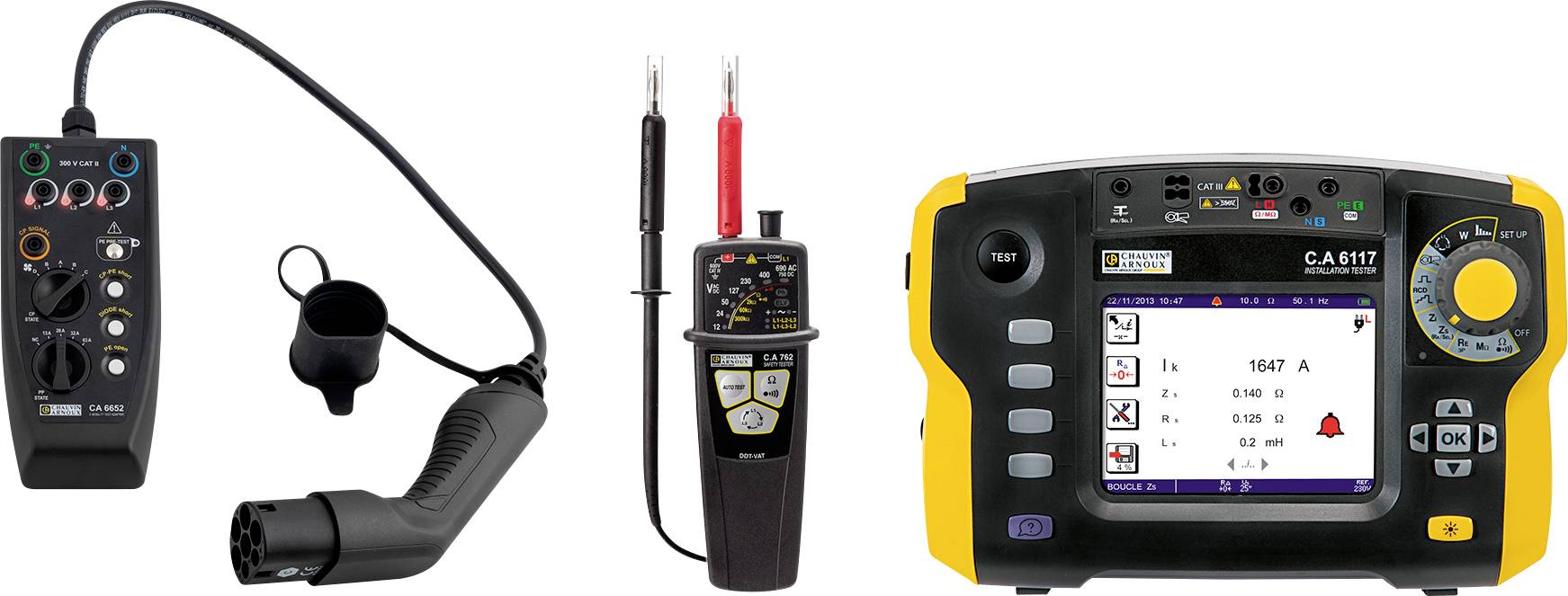

Denna avancerade utrustning för provningsutrustning för lastinfrastrukturer bestående av
• Installationsprovare CA 6117
• Utvärderings- och protokollsoftware DataView
• Testadapter för AC-laddare för elfordon CA 6652
Spänningsprovare CA 762 IP2X
Är den optimala lösningen för elektriska säkerhetskontroller av laddningsstation med jordfelsbrytare typ A, B och EV 6 mA.
Denna sats möjliggör helt konforma kontroller av E-laddstationer enligt IEC 60364-7-722. Mätresultaten kan sparas i installationstestaren för att enkelt skapa kontrollrapporter i en struktur med flera nivåer, med angivande av testade platser och laddningsstationer. Installationsprovare hjälper dig vid provning med en inbyggd konkav-hjälpfunktion.

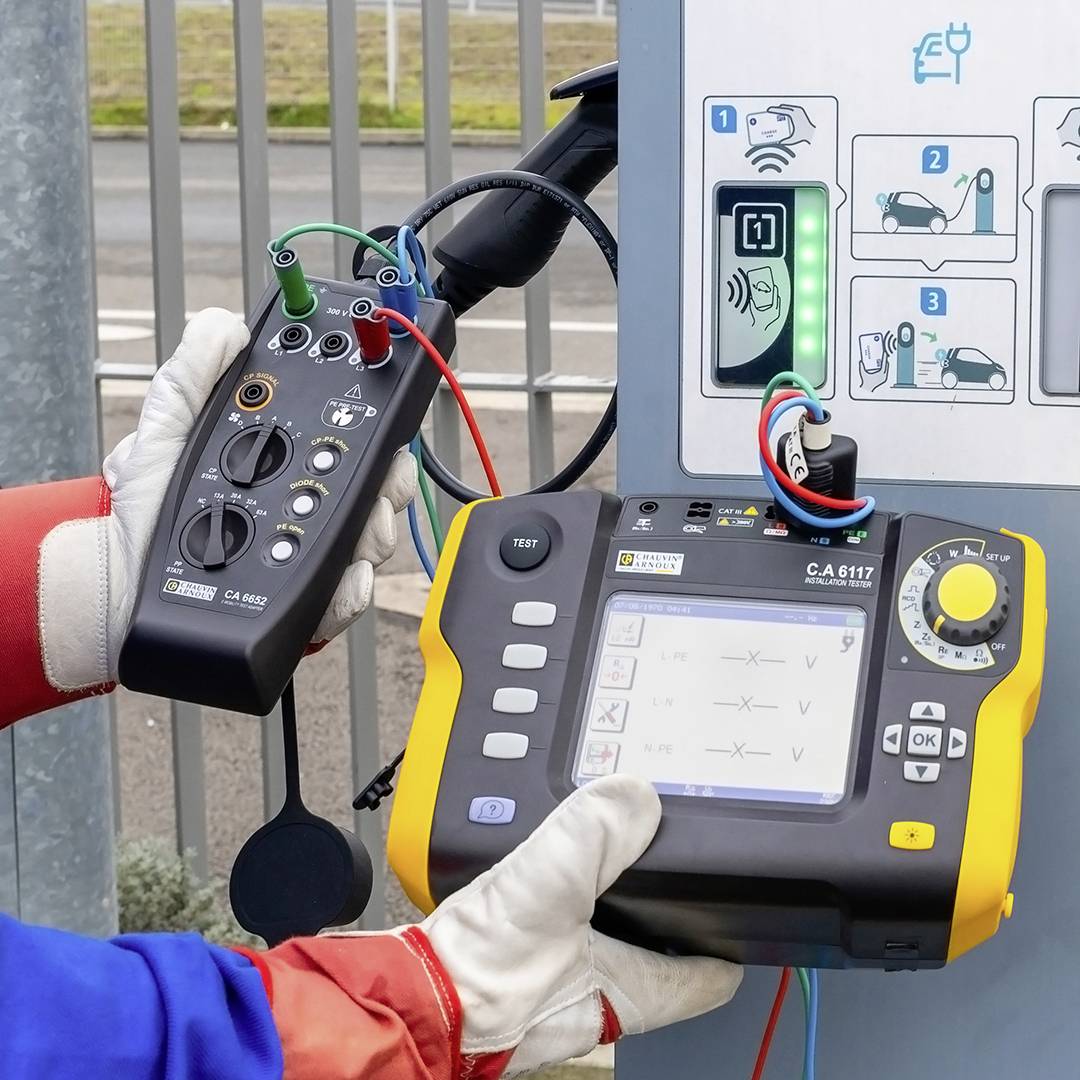

Simulera fordonsstatus och säkerhetsförhållanden för laddplatser med hjälp av testadaptern: Identifiering av farliga spänningar på beröringbara delar (PE), simulering av tillståndet i elfordonet, simulering av maximalt tillåten laddningsström för kabeln, felsimulering (kortslutning CP-PE, diodkortslutning, avbrott av PE) och kontroll av styrsignaler (CP) med handoscilloskop som tillval.
Med kombinationen av installationsprövare och testadapter för AC-laddstationer utför du de nödvändiga elektriska säkerhetskontrollerna på AC-laddningsstationerna genom: Förbindelse- och isolationsprovning, elektrisk säkerhetsprovning av laddningsstationen i en- eller trefasiga drift, funktionskontroll av jordfelsbrytare typ A / AC / B / B+ / EV 6 mA.
Avsluta din kontroll med att skapa en testrapport med PC-programvaran DataView.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
• Installationsprovare CA 6117
• Utvärderings- och protokollsoftware DataView
• Testadapter för AC-laddare för elfordon CA 6652
Spänningsprovare CA 762 IP2X
Är den optimala lösningen för elektriska säkerhetskontroller av laddningsstation med jordfelsbrytare typ A, B och EV 6 mA.
Denna sats möjliggör helt konforma kontroller av E-laddstationer enligt IEC 60364-7-722. Mätresultaten kan sparas i installationstestaren för att enkelt skapa kontrollrapporter i en struktur med flera nivåer, med angivande av testade platser och laddningsstationer. Installationsprovare hjälper dig vid provning med en inbyggd konkav-hjälpfunktion.
Simulera fordonsstatus och säkerhetsförhållanden för laddplatser med hjälp av testadaptern: Identifiering av farliga spänningar på beröringbara delar (PE), simulering av tillståndet i elfordonet, simulering av maximalt tillåten laddningsström för kabeln, felsimulering (kortslutning CP-PE, diodkortslutning, avbrott av PE) och kontroll av styrsignaler (CP) med handoscilloskop som tillval.
Med kombinationen av installationsprövare och testadapter för AC-laddstationer utför du de nödvändiga elektriska säkerhetskontrollerna på AC-laddningsstationerna genom: Förbindelse- och isolationsprovning, elektrisk säkerhetsprovning av laddningsstationen i en- eller trefasiga drift, funktionskontroll av jordfelsbrytare typ A / AC / B / B+ / EV 6 mA.
Avsluta din kontroll med att skapa en testrapport med PC-programvaran DataView.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- 1 CA 6652 EVSE-kontrolladapter medföljer
- 1 CA 6117 installationsprovare
- 1 CA 762 IP2X tvåpolig spänningsprovare
