Name: Bürkert 282985 Proportionell tryckreglerventil 6223 G 3/4 Nominell bredd 13 mm Kapslingsmaterial Mässing Tätningsmateria
Brand: Bürkert
SKU: 3047014
Availability: BackOrder

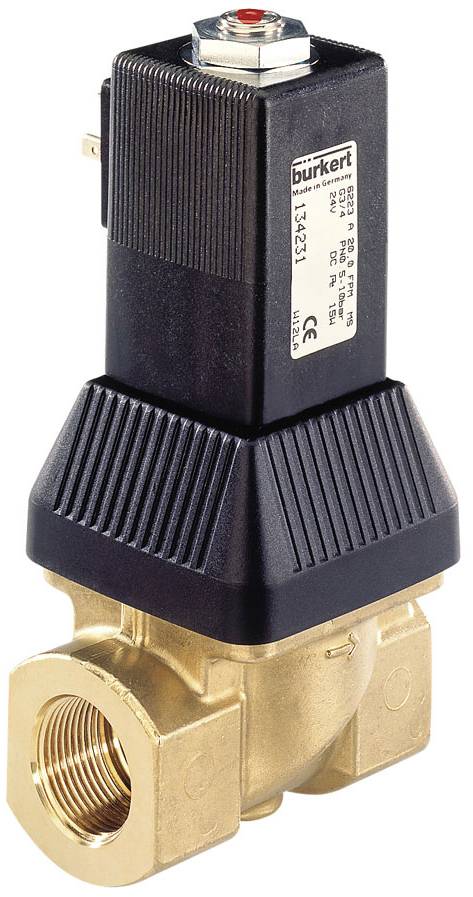

En elektromagnetisk ventil med ett svart hölje och mässingsanslutningar, som används för att styra vätskor.

Liknande avbildning

Datablad (PDF)

Leverans tis 20 okt.

1 Styck

Antal

Styck

Toal (3 672,00 kr / stycken)

3 672,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tryckluftsventil

Styrventil för kontinuerlig reglering av vätskor
Låg hysteres och hög reproducerbarhet
Styrning med PWM-signal
Förstyrd, tätslutande ventil

Tekniska specifikationer

Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: FKM (fluorgummi)
Tätningsmaterial - yttre tätning: FKM (fluorgummi)
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 90 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 0,5 bar.
Tryck & temperatur - nominellt tryck max. 10 bar.
Tryck & temperatur - differenstryck max: 10 bar.
Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Elektrisk anslutning – elektrisk anslutning typ: hane
Enhetsegenskaper - huvudventil funktionsprincip: Kolv
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - luftström: Via sitsen
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - syreutförande: Nej
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Servostyrd
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: Fast
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - kärnstyrning: Glidring
Enhetsegenskaper - PWM-frekvens min.: 180 Hz
Enhetsegenskaper - PWM-frekvens max. 280 Hz
Enhetsegenskaper - inställningsområde: 1:10
Enhetsegenskaper - kärnstyrning 2: Glidring
medium & kalibrering - montering: Valfri
Nominell bredd (kV värde) - QNn värde (gas) 2.695 l/min.
Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,2 mm
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 13 mm
Nominell bredd (kV värde) - kV värde (vatten): 2,7 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1/2 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 3/4
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 3/4
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Nej
Spänning - likspänning: Ja
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 40 mm
Spole (Kern) - spole typ: Överstickad
Spole (Kern) - spole material (mantling): Pa (polyamid)
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
Spole (Kern) - Mediumberöringden del av kärnstyrrör material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del kärnstyrningselement 1 material: PTFE (polytetrafluoreten)
Spole (Kern) – Mediumberöringterad del kärnstyrningselement 2 material: PTFE (polytetrafluoreten)
Spole (Kern) - Mediumberörd del distanshylsa material: Rostfritt stål
Material - huvudventil material mediumberörd: Mässing
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
Godkännanden - nominell effekt - 10 W.

Typ av produkt: Proportionell tryckreglerventil

Driftspänning: 24 V/DC

Kapslingsmaterial: Mässing

Anslutningstyp: G 3/4

Drifttryck (max.): 10 bar

Drifttemperatur: -10 °C (min)

Min. drifttemperatur: -10 °C

Strömeffektförbrukning: 10 W

Tillverkarnr.: 282985

Driftstryck (min.): 0.5 bar

Tätningsmaterial: FKM

Funktion: 2/2 stängd monostabil

Medietemperatur, intervall: -10 till 90 °C

Max. medietemperatur: 90 °C

Min. medietemperatur: -10 °C

Medium: Vatten

Nominell bredd: 13 mm

QNn-värde: 2.695 l/min

: IP65

Max. omgivningstemperatur: 55 °C

Min. omgivningstemperatur: -10 °C

Verkningssätt: Servostyrd

Kv-värde: 2.7 m³/h

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3047014 Bürkert 282985 Proportionell tryckreglerventil 6223 G 3/4 Nominell bredd 13 mm Kapslingsmaterial Mässing Tätningsmateria

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047014 Bürkert 282985 Proportionell tryckreglerventil 6223 G 3/4 Nominell bredd 13 mm Kapslingsmaterial Mässing Tätningsmateria

Beskrivning

Ventil typ 6223 kan användas som kontrollpanel för reglering av stora mängder vätska. Låg hysteres, hög reproducerbarhet och god känslighet säkerställer ett bra ställförhållande. Ventilen är tätförslutande. Spolen kan enkelt bytas ut.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tips

Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C. QNn-värdet är mätenheten för gaser i liter per minut.
