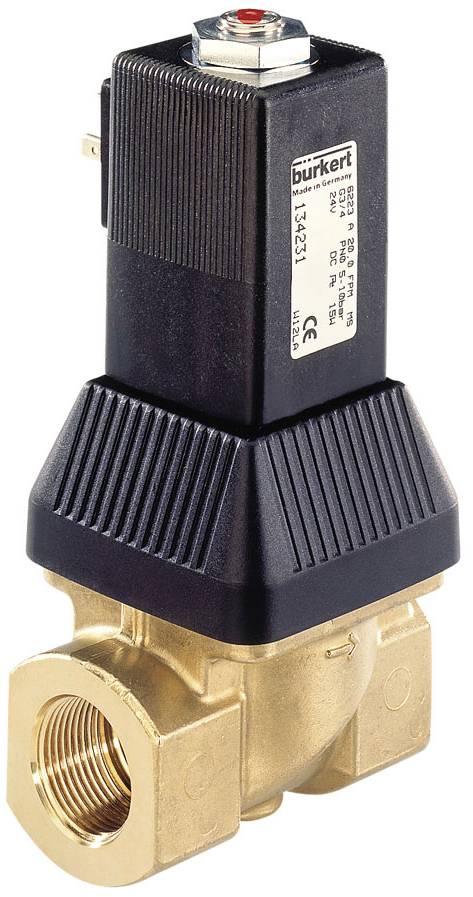

Liknande avbildning
Liknande avbildning
Bürkert 134230 Proportionell tryckreglerventil 6223 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
9 Styck
Antal
Toal (2 792,00 kr / stycken)
2 792,00 kr
exkl. moms
Fri frakt
Endast 9 Styck kvar på lager
Höjdpunkter & detaljer
Tryckluftsventil
- Styrventil för kontinuerlig reglering av vätskor
- Låg hysteres och hög reproducerbarhet
- Styrning med PWM-signal
- Förstyrd, tätslutande ventil
Tekniska specifikationer
- Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: FKM (fluorgummi)
- Tätningsmaterial - yttre tätning: FKM (fluorgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 90 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 0,5 bar.
- Tryck & temperatur - nominellt tryck max. 10 bar.
- Tryck & temperatur - differenstryck max: 10 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Elektrisk anslutning – elektrisk anslutning typ: hane
- Enhetsegenskaper - huvudventil funktionsprincip: Kolv
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Nej
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Servostyrd
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: Fast
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - kärnstyrning: Glidring
- Enhetsegenskaper - PWM-frekvens min.: 180 Hz
- Enhetsegenskaper - PWM-frekvens max. 280 Hz
- Enhetsegenskaper - inställningsområde: 1:10
- Enhetsegenskaper - kärnstyrning 2: Glidring
- medium & kalibrering - montering: Valfri
- Nominell bredd (kV värde) - QNn värde (gas) 1.509 l/min.
- Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,2 mm
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 10 mm
- Nominell bredd (kV värde) - kV värde (vatten): 1,5 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 3/8 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/2
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/2
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 32 mm
- Spole (Kern) - spole typ: Överstickad
- Spole (Kern) - spole material (mantling): Pa (polyamid)
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
- Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
- Spole (Kern) - Mediumberöringden del av kärnstyrrör material: Rostfritt stål
- Spole (Kern) – Mediumberöringterad del kärnstyrningselement 1 material: PTFE (polytetrafluoreten)
- Spole (Kern) – Mediumberöringterad del kärnstyrningselement 2 material: PTFE (polytetrafluoreten)
- Spole (Kern) - Mediumberörd del distanshylsa material: Rostfritt stål
- Material - huvudventil material mediumberörd: Mässing
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Godkännanden - nominell effekt - 8 W.
- Typ av produkt
Proportionell tryckreglerventil
- Drifttryck (max.)
10 bar
- Tillverkarnr.
134230
- Driftstryck (min.)
0.5 bar
- Medietemperatur, intervall
-10 till 90 °C
- Max. medietemperatur
90 °C
- Min. medietemperatur
-10 °C
IP65
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-10 °C
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3047094 Bürkert 134230 Proportionell tryckreglerventil 6223 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047094 Bürkert 134230 Proportionell tryckreglerventil 6223 1 st
Beskrivning
Ventil typ 6223 kan användas som kontrollpanel för reglering av stora mängder vätska. Låg hysteres, hög reproducerbarhet och god känslighet säkerställer ett bra ställförhållande. Ventilen är tätförslutande. Spolen kan enkelt bytas ut.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C. QNn-värdet är mätenheten för gaser i liter per minut.
