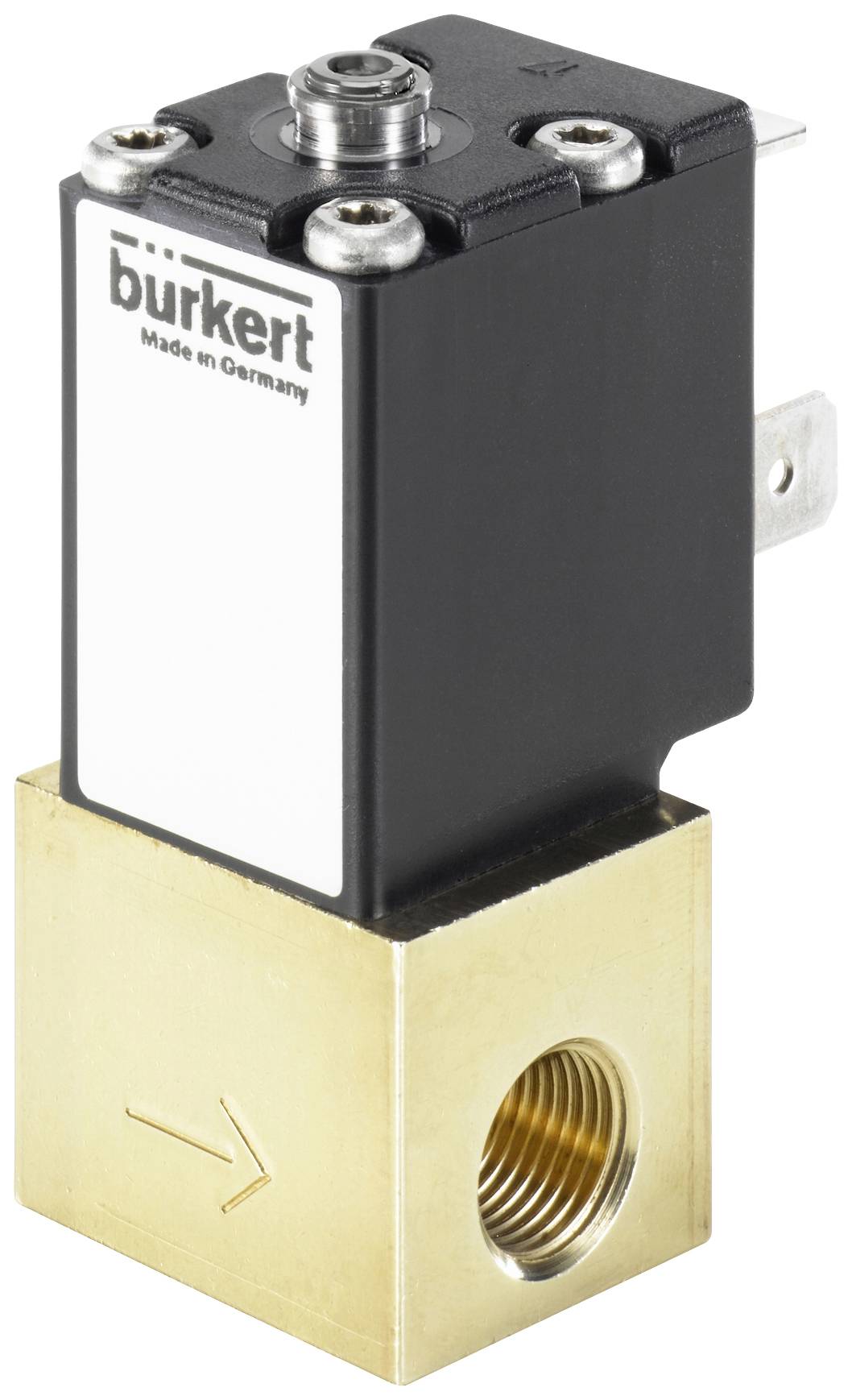

Bürkert 249897 Proportionell tryckreglerventil 2861 G 1/8 Nominell bredd 1.6 mm Kapslingsmaterial Mässing Tätningsmateri
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (1 352,00 kr / stycken)
1 352,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Tryckluftsventil
- Hög dynamik
- Nominellt viddsområde DN 0,8... 2,0 mm
- Bra inställningsområde
Tekniska specifikationer
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: FKM (fluorgummi)
- Tätningsmaterial - yttre tätning: FKM (fluorgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 90 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: -1 bar.
- Tryck & temperatur - nominellt tryck max. 6 bar.
- Tryck & temperatur - differenstryck max: 6 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning - elektriskt anslutning typ: Kontaktbild form B enligt branschstandard
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Elektrisk anslutning – elektrisk anslutning typ: hane
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - luftström: Under sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Nej
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Direkt verkande
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: Fast
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - kärnstyrning: Glidring
- Enhetsegenskaper - PWM-frekvens min.: 650 Hz
- Enhetsegenskaper - PWM-frekvens max. 800 Hz
- Enhetsegenskaper - inställningsområde: 1:25
- Enhetsegenskaper - inre ledning 2: Frångående kontakt
- medium & kalibrering - montering: Valfri
- medium & kalibrering - lämplig för flytande medier: Ja
- medium & kalibrering - lämplig för gas-medier: Ja
- Nominell bredd (kV värde) - QNn värde (gas) 59 l/min.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 1,6 mm
- Nominell bredd (kV värde) - kV värde (vatten): 0,055 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1/16 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/8
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/8
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 20 mm
- Spole (Kern) - spolmotstånd 82 ohm
- Spole (Kern) – spole typ: Fastskruvad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
- Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
- Spole (Kern) - Mediumberöringden del av kärnstyrrör material: Rostfritt stål
- Spole (Kern) - Mediumberöringterad del kärnstyrelement 1 material: Rostfritt stål
- Spole (Kern) - Mediumberöringden del kärnstyrningselement 2 material: Rostfritt stål
- Material - huvudventil material mediumberörd: Mässing
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Godkännanden - nominell effekt - 5 W.
- Typ
249897
- Typ av produkt
Proportionell tryckreglerventil
- Driftspänning
24 V
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 1/8
- Drifttryck (max.)
6 bar
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Strömeffektförbrukning
5 W
- Tillverkarnr.
249897
- Driftstryck (min.)
-1 bar
- Tätningsmaterial
FKM
- Funktion
2/2-vägs
- Medietemperatur, intervall
-10 till 90 °C
- Max. medietemperatur
90 °C
- Min. medietemperatur
-10 °C
- Medium
Tryckluft
- Nominell bredd
1.6 mm
- QNn-värde
59 l/min
IP65
- Styrtryck (max.)
6 bar
- Styrtryck (min.)
-1 bar
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-10 °C
- Verkningssätt
Direktverkande
- Kv-värde
0.055 m³/h
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3047044 Bürkert 249897 Proportionell tryckreglerventil 2861 G 1/8 Nominell bredd 1.6 mm Kapslingsmaterial Mässing Tätningsmateri
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047044 Bürkert 249897 Proportionell tryckreglerventil 2861 G 1/8 Nominell bredd 1.6 mm Kapslingsmaterial Mässing Tätningsmateri
Beskrivning
Den ytterst kompakta proportionalventilen typ 2861 finns till nominell bredd 2 mm och bygger på den högre standardvarianten av typ 2871. Den fungerar som ställdon i slutna processregleringskretsar (tryck, flöde, temperatur, etc.).
Jämfört med standardutförande har ventilen i huvudsak en enklare inre konstruktion, montering och provning är optimerade för att snabbare släppa storlekar för större serier inom en kortare tid.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Jämfört med standardutförande har ventilen i huvudsak en enklare inre konstruktion, montering och provning är optimerade för att snabbare släppa storlekar för större serier inom en kortare tid.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C. QNn-värdet är mätenheten för gaser i liter per minut.
