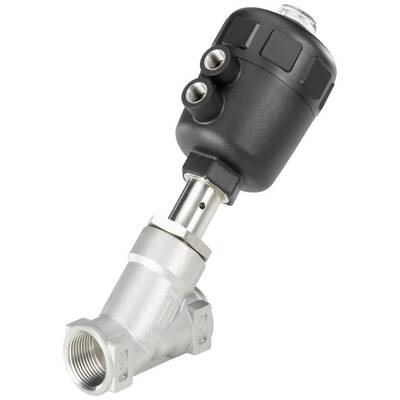

Bürkert Luftstyrd ventil 178689 2000 Kapslingsmaterial Rostfritt stål Tätningsmaterial PTFE 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (3 272,00 kr / stycken)
3 272,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
2/2-väg snedsätesventil för media upp till 180 ° C, gängad anslutning
- För media upp till +180 ° C Hög flödeshastigheter Hög hållbarhet Optisk lägesindikering som standard Swivel drivhuvud för att rikta styrflygförbindelser omfattande urval driv storlek tillåter optimala ekonomiska drivkombinationer Schließschlagarm med vätskor genom Flow under sitsen
Tekniska specifikationer
- Ledningsanslutning G 1/2"
- Nominell bredd 13 mm
- Drivningsdimension Ø 50 mm
- Kv-Wert 4,2 m³ /h
- Styrtryck se tryck diagram i databladet
- 16 bar max. Drifttryck upp till +180 °C
- Medeltemperatur -10 till +180 °C
- Omgivande temperatur -10 till +60 °C
- Typ
2000
- Typ av produkt
Luftstyrd ventil
- Kapslingsmaterial
Rostfritt stål
- Anslutningstyp
G 1/2 hylsa
- Drifttryck (max.)
16 bar
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Tillverkarnr.
178689
- Drivningsdimension Ø
50 mm
- Byggstorlek
50
- Driftstryck (min.)
0 bar
- Tätningsmaterial
PTFE
- Funktion
2/2-vägs
- Vikt
0.690 kg
- Medietemperatur, intervall
-10 till +180 °C
- Max. medietemperatur
+180 °C
- Min. medietemperatur
-10 °C
- Medium
Aggressiva medier
- Nominell bredd
13 mm
- Egenskaper
P-anslutning G 1/4
- Bredd
163 mm
- Höjd
140 mm
- Längd
65 mm
- Styrtryck (max.)
10 bar
- Styrtryck (min.)
2 bar
- Max. omgivningstemperatur
+40 °C
- Min. omgivningstemperatur
-10 °C
- Verkningssätt
Normalläge öppnas genom fjäderkraft
- Kv-värde
70 l/min
Dokument & nedladdningar
Datablad
Datablad 623972 Bürkert Luftstyrd ventil 178689 2000 Kapslingsmaterial Rostfritt stål Tätningsmaterial PTFE 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 623972 Bürkert Luftstyrd ventil 178689 2000 Kapslingsmaterial Rostfritt stål Tätningsmaterial PTFE 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Den externt piloted vinkel-sätesventil består av en pneumatiskt driven kolv ställdon och ett 2-vägs ventilkroppen. Den beprövade själv och underhållsfritt körtel förpackning garanterar hög täthet och hållbarhet. Den strömlinjeformade Y-organ tillåter höga flöden.
Den externt piloted vinkel-sätesventil består av en pneumatiskt driven kolv ställdon och ett 2-vägs ventilkroppen. Den beprövade själv och underhållsfritt körtel förpackning garanterar hög täthet och hållbarhet. Den strömlinjeformade Y-organ tillåter höga flöden.
Version
- 2/2-väg snedsätes kulventil med flödesriktningen under sätet
- Normalt öppen
- Kapslingsmaterial rostfritt stål
- Actuator material polyamid
- Tätningsmaterial PTFE
- Universal för vätskor, gaser och ånga
- Viskositet max. 600 mm / s
- packning PTFE V-ringar med fjäderkompensations
- Installation Vid behov, företrädesvis med ställdon upprätt
- kontrollmedium Luft och neutrala gaser
- Styrluftsanslutning G 1/4 "
Tips
KV-värdet anger vattenflödet genom en ventil i liter per minut vid ett tryck av mindre än 1 bar och en vattentemperatur inom intervallet 5 - till 30 ° C. ,
