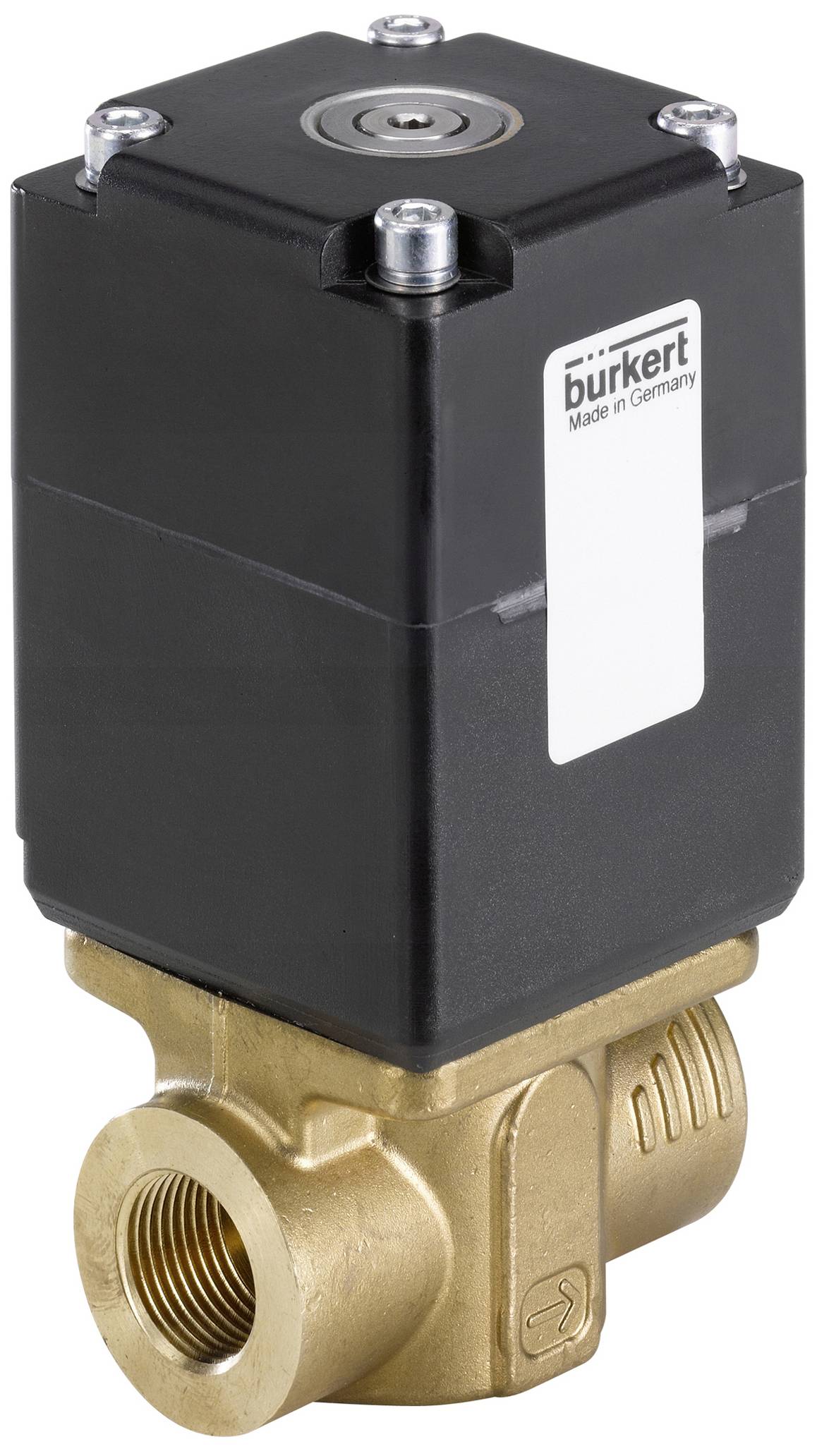

Bürkert 239090 Proportionell tryckreglerventil 2875 G 1/2 Nominell bredd 6 mm Kapslingsmaterial Mässing Tätningsmaterial
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
15 Styck
Antal
Toal (2 872,00 kr / stycken)
2 872,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Tryckluftsventil
- Utmärkt inställningsområde
- Mycket bra reaktioner
- Kompakt ställventil
- Nominell bredd DN 2...9,5 mm
- Tillval: Explosionsskyddad spole
Tekniska specifikationer
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: FKM (fluorgummi)
- Tätningsmaterial - yttre tätning: FKM (fluorgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 90 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: -1 bar.
- Tryck & temperatur - nominellt tryck max. 4 bar.
- Tryck & temperatur - differenstryck max: 4 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Elektrisk anslutning – elektrisk anslutning typ: hane
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - luftström: Under sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Nej
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Direkt verkande
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: Fast
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper – kärnstyrning: Formfjäder
- Enhetsegenskaper - PWM-frekvens min.: 400 Hz
- Enhetsegenskaper - PWM-frekvens max. 500 Hz
- Enhetsegenskaper - inställningsområde: 1:100
- Enhetsegenskaper - inre ledning 2: Frångående kontakt
- medium & kalibrering - montering: Valfri
- medium & kalibrering - lämplig för flytande medier: Ja
- medium & kalibrering - lämplig för gas-medier: Ja
- Nominell bredd (kV värde) - QNn värde (gas) 862 l/min.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 6 mm
- Nominell bredd (kV värde) - kV värde (vatten): 0,8 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1/4 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/2
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/2
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 49 mm
- Spole (Kern) - spolmotstånd 21,4 ohm
- Spole (Kern) – spole typ: Fastskruvad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
- Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
- Spole (Kern) - Mediumberöringden del av kärnstyrrör material: Rostfritt stål
- Spole (Kern) - Mediumberöringterad del kärnstyrelement 1 material: Rostfritt stål
- Spole (Kern) – Mediumberörd del kärnstyrningselement 2 material: PEEK (Polyetereterketon)
- Spole (Kern) - Mediumberörd del distanshylsa material: Rostfritt stål
- Spole (Kern) - Mediumberöringterad del pressssits material: Rostfritt stål
- Material - huvudventil material mediumberörd: Mässing
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Godkännanden - nominell effekt - 16 W.
- Typ
239090
- Typ av produkt
Proportionell tryckreglerventil
- Driftspänning
24 V
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 1/2
- Drifttryck (max.)
4 bar
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Strömeffektförbrukning
16 W
- Tillverkarnr.
239090
- Driftstryck (min.)
-1 bar
- Tätningsmaterial
FKM
- Funktion
2/2 stängd monostabil
- Medietemperatur, intervall
-10 till 90 °C
- Max. medietemperatur
90 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrala medier
- Nominell bredd
6 mm
- QNn-värde
862 l/min
IP65
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-10 °C
- Verkningssätt
Direktverkande
- Kv-värde
0.8 m³/h
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3047177 Bürkert 239090 Proportionell tryckreglerventil 2875 G 1/2 Nominell bredd 6 mm Kapslingsmaterial Mässing Tätningsmaterial
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047177 Bürkert 239090 Proportionell tryckreglerventil 2875 G 1/2 Nominell bredd 6 mm Kapslingsmaterial Mässing Tätningsmaterial
Beskrivning
Den direktverkande proportionella ventilen typ 2875 kan användas som ställdon för processreglering. På grund av en elastisk sätestätning är ventilen förseglad med avseende på det nominella märktrycket (integrerad spärrfunktion). Fläktens manöverdon är friktionsfritt lagrat, vilket leder was/s av exceptionell användning. Denna ventil är särskilt lämplig för krävande regleruppgifter (högt inställningsområde, torra gaser, etc.).
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C. QNn-värdet är mätenheten för gaser i liter per minut.
