Benning IT 130 Installationsprovare Kalibrerad (DAkkS)
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Höjdpunkter & detaljer
TRMS installationstestenhet Benning IT 130
- lägströmsmotstånd, genomgång, isolationsresistans, ledningsimpedans, slip-impedans
- Provning av FI/RCD-jordfelsbrytare standard och fördröjd (S), typ AC, A, F, B, B+
- TRUE RMS-spänning, frekvens, rotationsfält, förstfel-läckström i IT-nät
- Mätvärdesminne med 4 nivåer (objekt, block, säkerhetskopiering, mätpunkt) för 1800 mätningar
- Uppladdning av anläggningsstrukturer och nedladdning av mätvärden
- Dubbelriktat gränssnitt (USB/ RS 232)
Viktig information!
Tekniska specifikationer
- Mätområde lågohm: 0,01 ohm - 2 kOhm
- Testström: 200 mA
- Mätområde isolationsmotstånd: 10 kOhm - 1 GOhm
- Provspänning: 50/100/250/500/1000 V
- Mätområde lednings- (L-N/L), slip-impedans (L-PE) mätning: 0,01 ohm - 10 kOhm
- Mätområde kortslutningsström: 0,01 A - 200 kA
- FI/RCD-kontroll typ AC/A/F, B/B+: utlösningstid, utlösningsström (ramp), beröringsspänning, automatisk kontroll
- Spänningsmätområde: 1 – 550 V AC TRMS/DC
- Mätområde frekvens: 0 - 500 Hz
- Mätvärdesminne: 1800 poster
- Typ av produkt
Installationsprovare
DAkkS
- Gränssnitt
USB
RS232
- Mått.
(L x B x H) 280 x 260 x 190 mm
- Vikt
1300 g
- Mätområde (VDE)
Isoleringsmotstånd
Ledningsimpedans
Slingimpedans
Spänning
Ström
Motstånd
Frekvens
- Visningstyp
Grafik-LCD
- Bredd
260 mm
- Höjd
190 mm
- Längd
280 mm
- Provningsförfarande
automatisk
- Spänningsförsörjning
batteridriven laddningsbara
- Minnesplatser
1800
- Minne
ja
- Typ
IT 130
- Egenskaper
RCD/FI Test
Dokument & nedladdningar
Datablad
Datablad 1560070 Benning IT 130 Installationsprovare Kalibrerad (DAkkS)
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1560070 Benning IT 130 Installationsprovare Kalibrerad (DAkkS)
Information
Information 1560070 Benning IT 130 Installationsprovare Kalibrerad (DAkkS)
Beskrivning

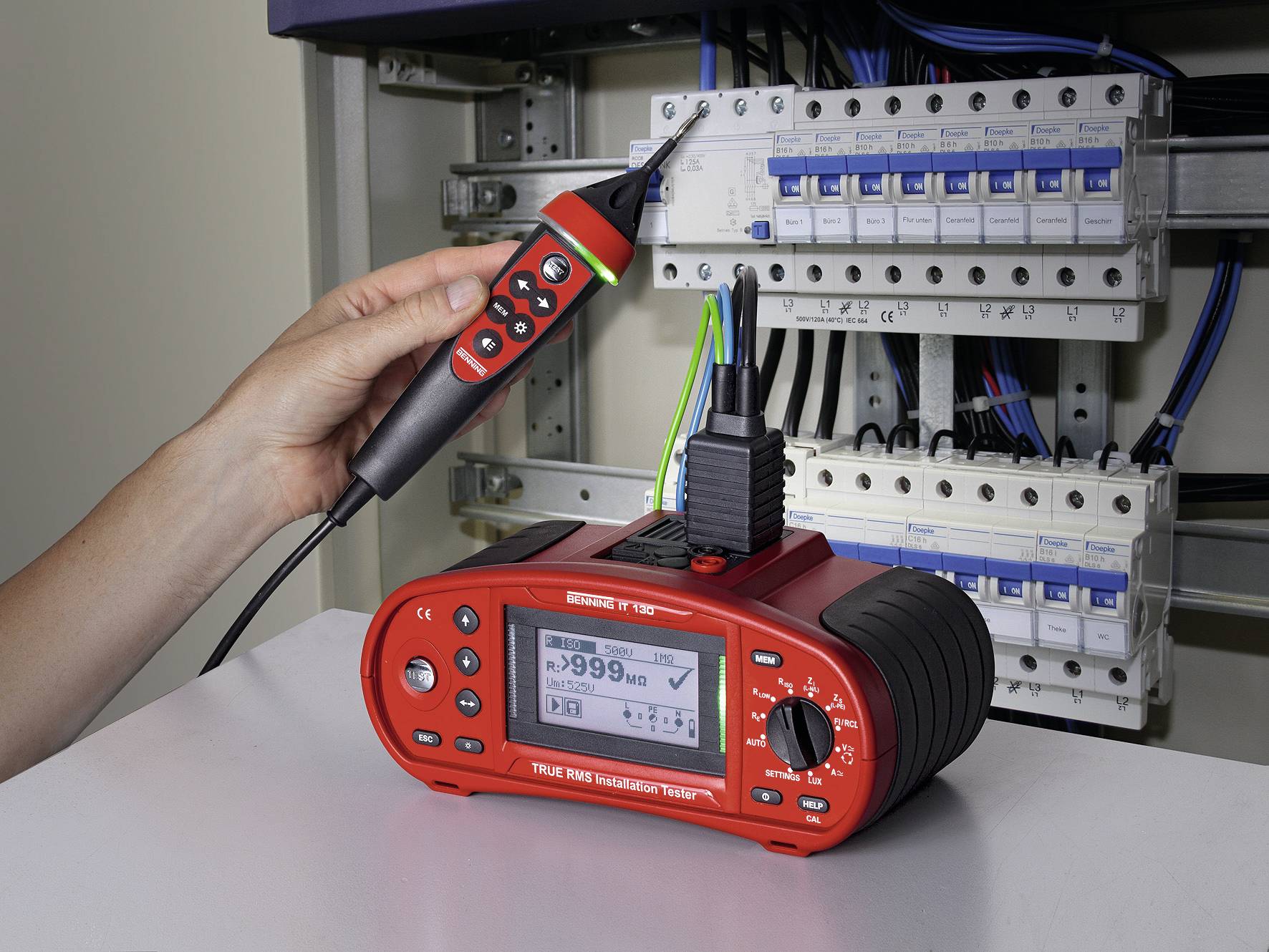

Säkerhetsteknisk kontroll av elektriska anläggningar efter installation, ändring eller som regelbunden upprepad provning enligt VDE 0100/ 0105 och IEC 60364 kan enkelt och rationellt testas med BENNING IT 130. Dessutom kan FI/RCD-jordfelsbrytare, standard och fördröjd (S) typ AC, A, F, B, B+ med Auto-Test, berörningsspänning, utlösningstid och utlösningsström (ramptest).
Version
- För att kontrollera elektriska anläggningar enligt DIN VDE 0100-600 och DIN VDE 0105-100, inkl. provning av FI/RCD-jordfelsbrytare typ B/B+
- Utrustning: belyst grafikdisplay med hjälpfunktion och kopplingsdiagram
- Mätfunktioner kan väljas direkt med vridreglage
- Fasföljd
- Förstafel-läckström i IT-nät
- Mätresultat med symboler för godkänd/ej godkänd
- Mätvärdesminne med 4 nivåer (objekt, block, säkerhetskopiering, mätpunkt)
- Inbyggd realtidsklocka
- Uppladdning av anläggningsstrukturer och nedladdning av mätvärden
- Bidirektional USB-/RS 232-gränssnitt
- Grön/röd LED för bra/dålig-visning på mätinstrumentet/commander-mätspets
- Commander-mätspets med TEST/ SPARA-knapp, LED-belysning av mätstället
- Programvara för enkel nerladdning av mätvärden, protokoll (kontrollrapport/ ZVEH-kontrollprotokoll), skapa och överför (uppladdning) anläggningsstrukturer till BENNING IT 130
- Spänningsövervakare online
- Tillval: mätning av jordning, ström och ljusstyrka
- Tekniska data: visning: LC-grafik-display
- Mätområde lågohm: 0,01 ohm - 2 kOhm
- Testström: 200 mA
- Mätområde isolationsmotstånd: 10 kOhm - 1 GOhm
- Provspänning: 50/100/250/500/1000 V
- Mätområde lednings- (L-N/L), slip-impedans (L-PE) mätning: 0,01 ohm - 10 kOhm
- Mätområde kortslutningsström: 0,01 A - 200 kA
- FI/RCD-kontroll typ AC/A/F, B/B+: utlösningstid, utlösningsström (ramp), beröringsspänning, automatisk kontroll
- Spänningsmätområde: 1 – 550 V AC TRMS/DC
- Mätområde frekvens: 0 - 500 Hz
- Mätvärdesminne: 1800 poster
- Spänningsförsörjning: 6 NiMH-mignon-batterier

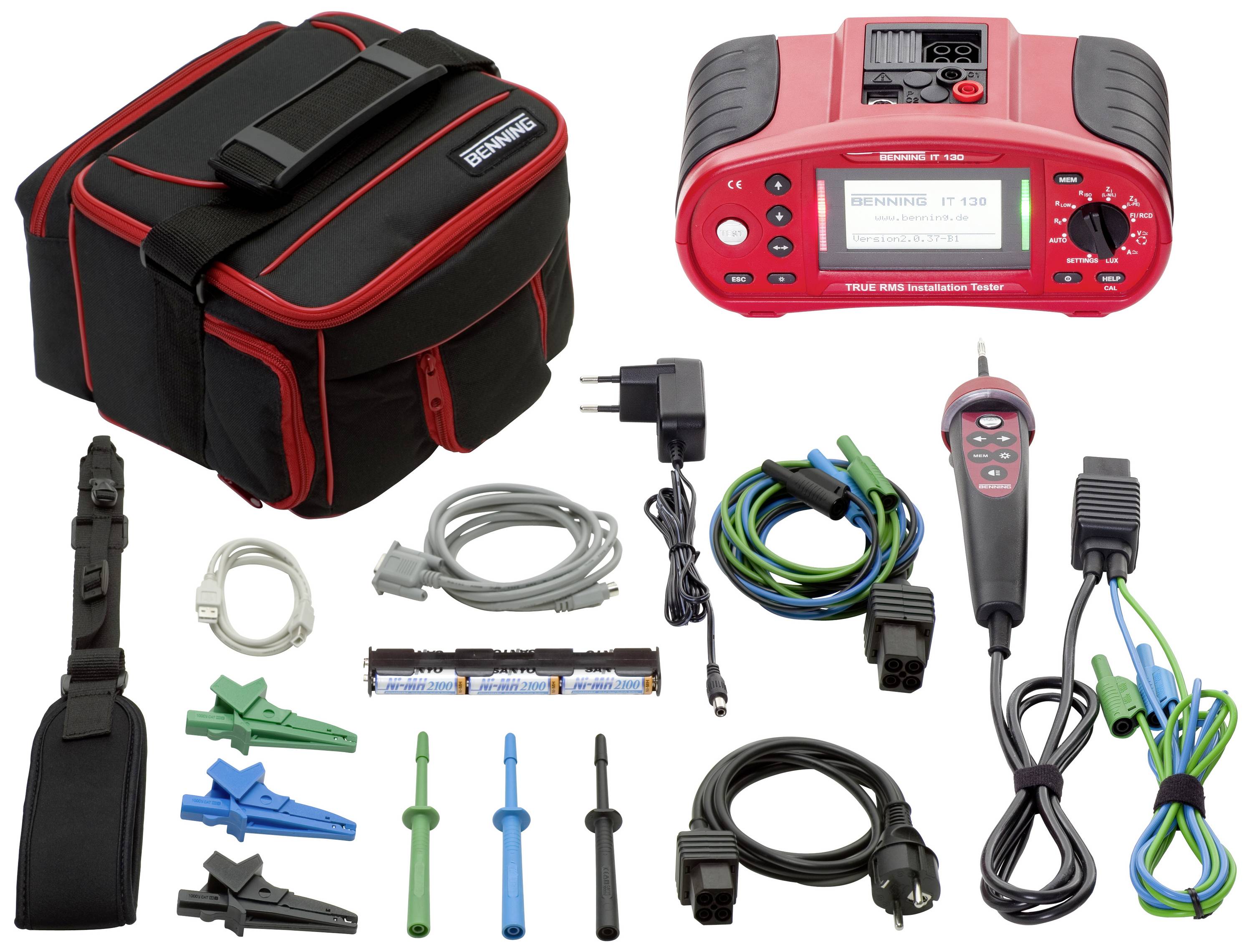

Ingår i leveransen
- Väska
- PC-programvara
- USB/RS 232-kabel
- Kopplingsbar commander-mätspets
- Testkabel med jordad kontakt
- Universell testkabel
- 3x mätspetsar/krokodilklämmor
- Laddare med uppladdningsbara batterier;
- Bruksanvisning
